СВЕТОДИОДНЫЙ И РАДИОПЕРЕМЕШАТЕЛЬНЫЙ ФИЛЬТР

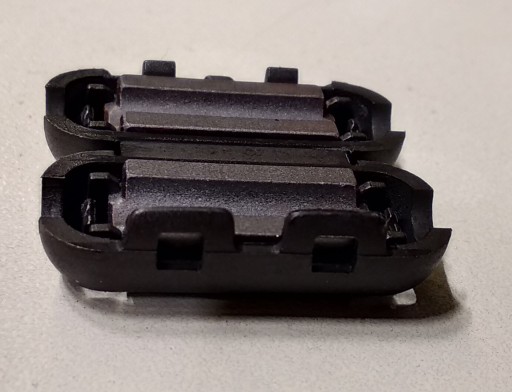

filtr ferrytowy  max 5 mm 10 szt.

zastosowanie:

filtr dobrze eliminuje  zakłócenia o bardzo wysokich częstotliwościach. Dlatego stosuje się go na przewodach sygnałowych i zasilających narażonych na takie wpływy. Np. Diody LED, silniki, nadajniki

Dane techniczne

• Materiał: ferromagnetyk EMI LF-50

• Rodzaj elementu indukcyjnego: Ferryt

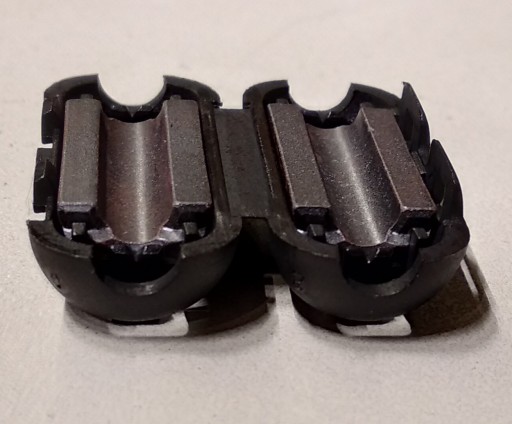

• Specyfikacja: z otwarciem
• Ø przewodu (maks.): 1x5 mm lub 2x2,5mm
• impedancja przy 25 MHz: 60 Ohm
• impedancja przy 100 MHz: 120 Ohm
• Długość produktu: 25-30 mm
• Wysokość produktu: 13-16 mm
• Kolor: czarny

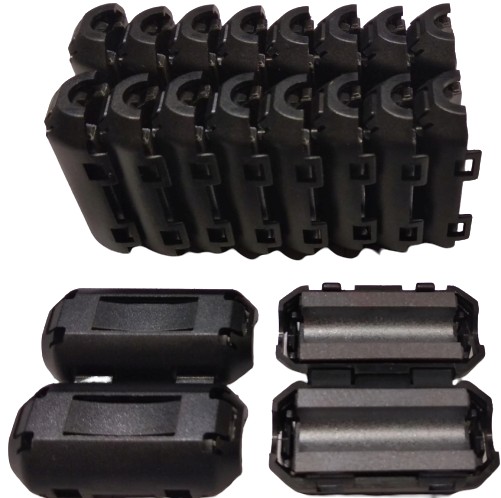

• Zawartość: 10 szt.
• Uwagi

• Proszę pamiętać że zawsze to jest eksperyment. Każdy producent sprzętu wywołującego zakłócenia  stosuje inne elementy - a co za tym idzie inne częstotliwości zakłócające, dlatego warto przeprowadzić kilka prób

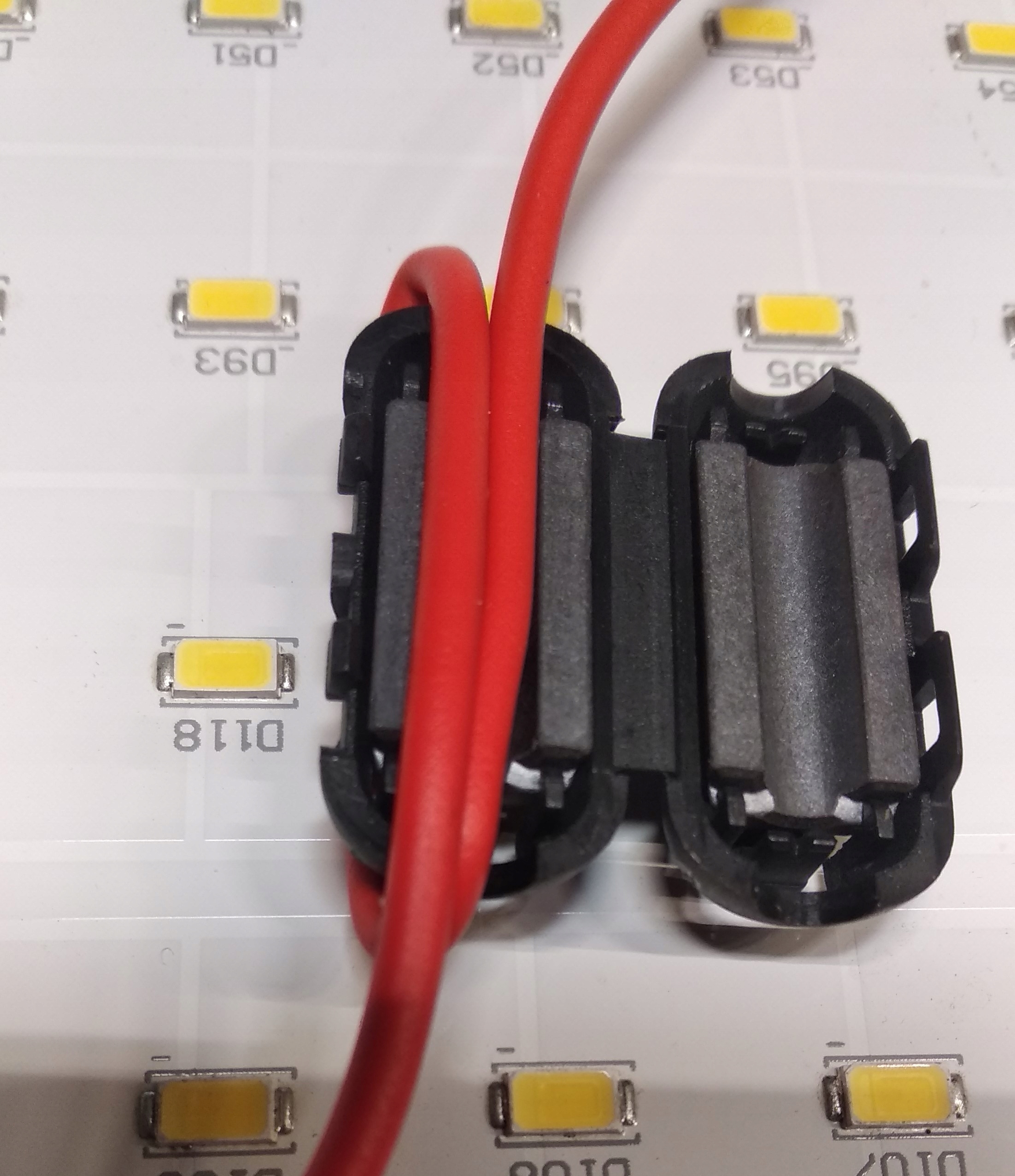

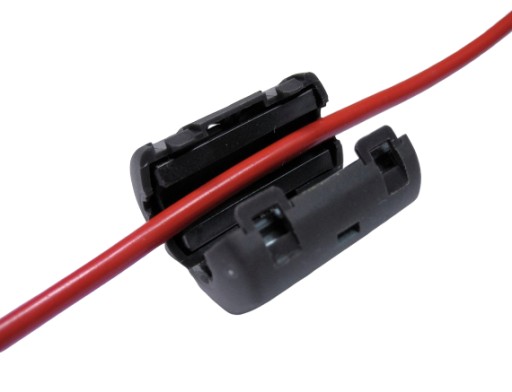

  Jeden z filtrów dobrze jest zastosować na przewodach zasilających urządzenie, nawijając 1 zwojów przewodu na otwartym filtrze a następnie go zamykając.

  Jeśli to nie wyeliminuje zakłóceń, można zastosować filtry z obu stron (przy domniemanym źródle zakłóceń oraz przy urządzeniu zakłócanym). Powodzenia
