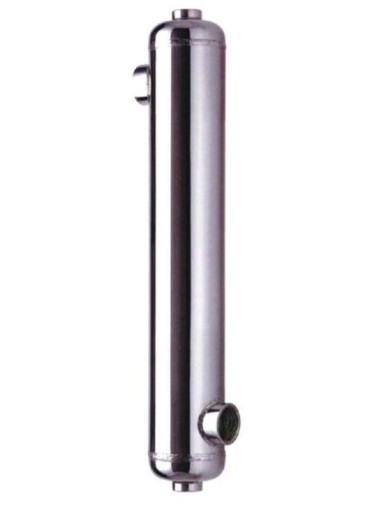

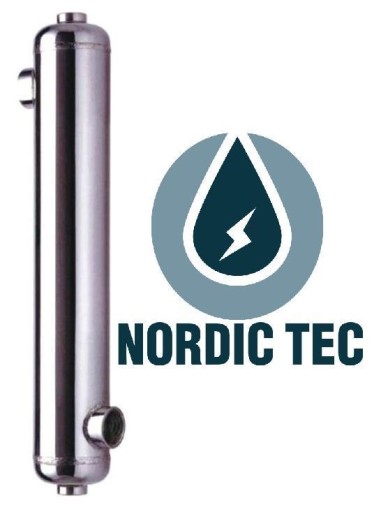

WYMIENNIK CIEPŁA basenowy NORDIC Tec B360 110kW

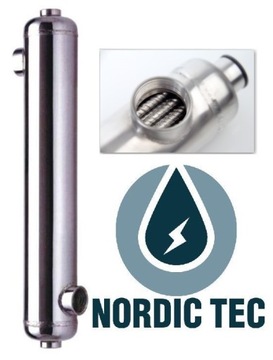

Wymiennik basenowy - płaszczowo-rurowy 110kW - NORDIC TEC B360

Wymiennik ciepła basenowy Nordic Tec 110kW - stalowy, przeznaczony do ogrzewania basenów z wodą słodką, bez dodatków soli

Wymiennik ciepła do basenu - B360:

Podstawowym przeznaczeniem wymiennika B360 jest ogrzewanie basenu, we współpracy ze źródłem ciepła (wymiennik basenowy)

* Moc nominalna - 110 kW (360 kBTU/h)

• Moc 110kW wymiennik osiąga przy zastosowaniu mediów woda-woda, przy założonej różnicy temperatur między nimi 60 stopni C. (100% wydajności)

Wydajność w przypadku różnicy temperatur między mediami:

• 60 °C = 100%
• 50 °C = 85%
• 40 °C = 70%
• 30 °C = 55%

Przy zastosowaniu jako medium grzewczego glikolu wydajność spada do 85-92%, w zalezności od stężenia glikolu

* Powierzchnia wymiany ciepła - 0,85 m2

* Stal nierdzewna - AISI 316L z systemem antykorozji

Wymienniki stalowe nie nadają się do stosowania z wodą słoną, dosalaną lub morską. W tym wypadku powinieneś zastosować wymiennik tytanowy.

* Ciśnienie testowe - 10 bar, robocze - 6 bar

* Przyłącza -

• 2x 1,5 cala GW - przyłącza czynnika grzewczego - K1 i K4
• 2x 2 cale GW - przyłącza czynnika ogrzewanego - K3 i K2

* Sugerowana objętość basen:

• do 120 m3 nominalnie, przy zachowaniu różnicy mediów ok. 60 °C oraz odpowiednich poziomów przepływów
• W przypadku niewystarczających parametrów ogrzewania sugerowana objętość może nie zostać obsłużona przez wymiennik należycie.

! Dobór powinien być dokonany przez kwalifikowaną osobę !

Przepływ:

• medium grzewczego - do 48 l/min
• medium ogrzewanego (wody basenowej) - do 358 l/min

* Maksymalna temperatura pracy - do 208 °C

* Wymiary:

• długość z króćcami - 890mm
• średnica - 90mm

* Towar certyfikowany - PED 97/23/EC, ISO9001

* Wysoki przepływ przy niskich stratach ciśnienia

* Zaprojektowany ze zdolnością do samoczyszczenia

* Zastosowanie

• Ogrzewanie podłogowe
• Baseny, spa i zbiorniki z ciepłą wodą
• Odmrażanie podjazdów i parkingów
• Kominki, kotły, solary i inne urządzenia grzewcze związane z CO i CWU
• Zastosowanie przemysłowe jako chłodnice olejów, silników,układów napędowych, próbek w instalacjach kotłowych

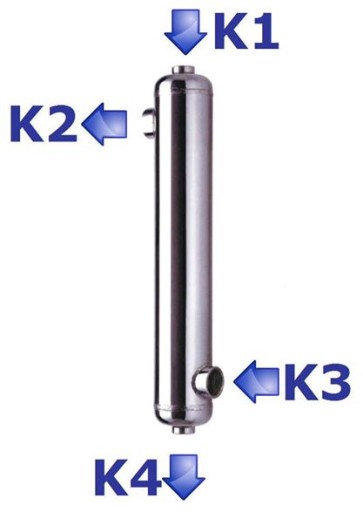

Sposób podłączenia - wymienniki płaszczowo-rurowe B360:

• K1 - wlot medium grzewczego
• K2 - wylot medium ogrzewanego
• K3 - wlot medium ogrzewanego
• K4 - wylot medium grzewczego

Wymienniki płaszczowo-rurowe podłącza się przeciwprądowo, w celu uzyskania maksymalnej wydajności wymiennika.

Podłączenie wymiennika ciepła basenowego B360 zgodnie z zaleceniami ma kluczowe znaczenie dla osiągnięcia wydajności przekazu ciepła.

Wymienniki stalowe nie nadają się do stosowania z wodą słoną, dosalaną lub morską. W tym wypadku powinieneś zastosować wymiennik tytanowy.
