NORDIC Tec B1200 теплообменник для бассейна 360кВт

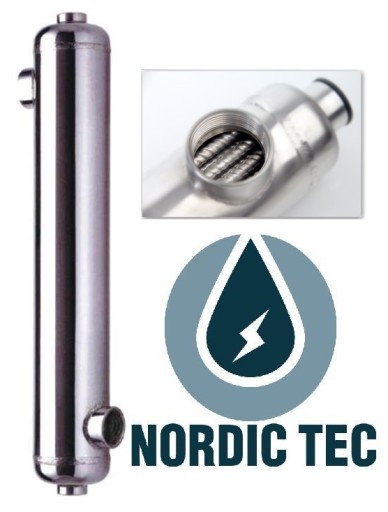

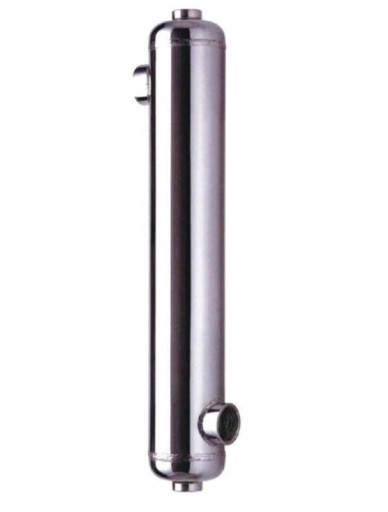

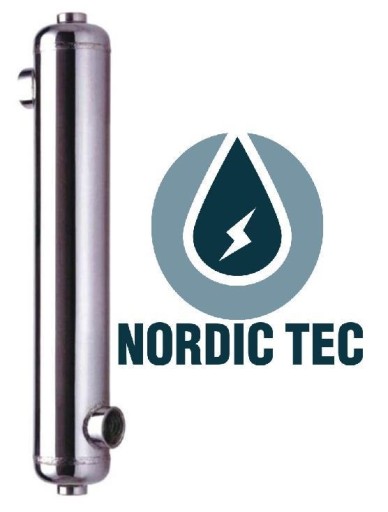

Wymiennik ciepła płaszczowo-rurowy (tzw. basenowy) NORDIC TEC B1200 360kW

z uchwytami mocującymi

Wymiennik do ogrzewania basenu z wodą słodką , bez dodatku soli

Wymiennik ciepła do ogrzewania basenu 360 kW

* Moc nominalna - 360 kW ( 1200 kBTU/h )

• Moc 360kW wymiennik osiąga przy zastosowaniu mediów woda-woda, przy założonej różnicy temperatur między nimi 60 stopni C. (100% wydajności)

Wydajność w przypadku różnicy temperatur między mediami:

• 60 °C = 100%
• 50 °C = 85%
• 40 °C = 70%
• 30 °C = 55%

Przy zastosowaniu jako medium grzewczego glikolu wydajność spada do 85-92%, w zalezności od stężenia glikolu

* Powierzchnia wymiany ciepła - 2,05 m2

* Stal nierdzewna - AISI 316L z systemem antykorozji

Wymienniki stalowe nie nadają się do stosowania z wodą słoną, dosalaną lub morską. W tym wypadku powinieneś zastosować wymiennik tytanowy.

* Ciśnienie testowe - 13 bar

* Przyłącza -

• 2x 2 cala GW - przyłącza czynnika grzewczego - K1 i K4
• 2x 2,5 cala GW - przyłącza czynnika ogrzewanego - K3 i K2

* Sugerowana objętość basen:

• do 400 m3 nominalnie, przy zachowaniu różnicy mediów ok. 60 °C oraz odpowiednich poziomów przepływów
• W przypadku niewystarczających parametrów ogrzewania sugerowana objętość może nie zostać obsłużona przez wymiennik należycie.

* Przepływ

• medium grzewczego - do 114 l/min
• medium ogrzewanego - do 847 l/min

* Maksymalna temperatura pracy - do 208 °C

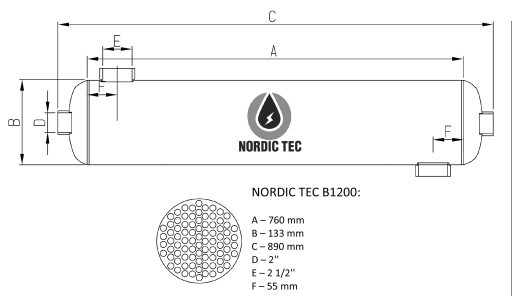

* Wymiary:

• długość z króćcami - 890mm
• średnica - 133mm

* Waga - 14,00 kg

* Towar certyfikowany - PED 97/23/EC, ISO9001

* Wysoki przepływ przy niskich stratach ciśnienia

* Zaprojektowany ze zdolnością do samoczyszczenia

* Zastosowanie

• Ogrzewanie podłogowe
• Baseny, spa i zbiorniki z ciepłą wodą
• Odmrażanie podjazdów i parkingów
• Kominki, kotły, solary i inne urządzenia grzewcze związane z CO i CWU
• Zastosowanie przemysłowe jako chłodnice olejów, silników,układów napędowych, próbek w instalacjach kotłowych

Podłączenie wymienników basenowych B1200

• K1 - wlot medium grzewczego
• K2 - wylot medium ogrzewanego
• K3 - wlot medium ogrzewanego
• K4 - wylot medium grzewczego

Wymienniki podłącza się przeciwprądowo, w celu uzyskania maksymalnej wydajności wymiennika.

Wymienniki stalowe nie nadają się do stosowania z wodą słoną, dosalaną lub morską. W tym wypadku powinieneś zastosować wymiennik tytanowy.
