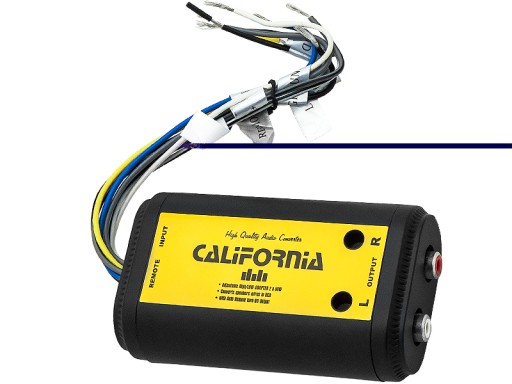

Konwerter poziomu sygnału audio HIGH-LOW RCA

Opis produktu:

• umożliwia podłączenie zewnętrznego wzmacniacza do radioodtwarzaczy, które nie posiadają wyjść RCA
• płynna regulacja sygnału wyjściowego, oddzielnie dla kanału lewego i prawego
• wyjście REMOTE TURN ON/OFF - układ do załączania i wyłączania zewnętrznego wzmacniacza mocy
• przeznaczony dla radioodtwarzaczy o maksymalnej mocy wyjściowej do 2x50W
• 2 wyjścia RCA (kanał lewy i prawy)

SCHEMAT POŁĄCZEŃ

• "L OUTPUT R”  - wyjścia sygnału RCA dla kanału lewego (L) i prawego (R) podłączane do wejść RCA wzmacniacza

• "REMOTE” (zasilanie i wyjście Remote do sterowania wzmacniaczem)(GROUND) - przewód czarny – masa zasilania (-12V)  - podłączyć do masy zasilania radioodbiornika, wzmacniacza lub do karoserii pojazdu(12V) - przewód żółty – zasilanie (+12V) - podłączyć np. do przewodu zasilania radioodbiornika lub wzmacniacza(REMOTE OUT) - przewód niebieski – wyjście Remote (+12V) do załączania/wyłączania wzmacniacza - podłączyć do wejścia Remote we wzmacniaczu

• "INPUT"  (wejścia sygnału – głośnikoweprzewód biały (L+) – podłączyć do wyjścia głośnikowego z radioodbiornikadla kanału lewego o polaryzacji dodatniej (+)przewód biało-czarny (L-) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału lewego o polaryzacji ujemnej (-)przewód czarny (Ground) – masa – podłącz do masy w celu zminimalizowania zakłóceńprzewód szary (R+) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału prawego o polaryzacji dodatniej (+)przewód szaro-czarny (R-) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału prawego o polaryzacji ujemnej (-)

MONTAŻ

• Ustawić pokrętła potencjometrów na min.
• Podłączyć przewody według schematu połączeń
• Włączyć radioodbiornik podając na przewody sygnał zewnętrzny
• Wyregulować potencjometrami odpowiednią wartość sygnału .
