Miernik naładowania baterii, akumulatora - woltomierz cyfrowy, 12V / 24V

Opis modułu

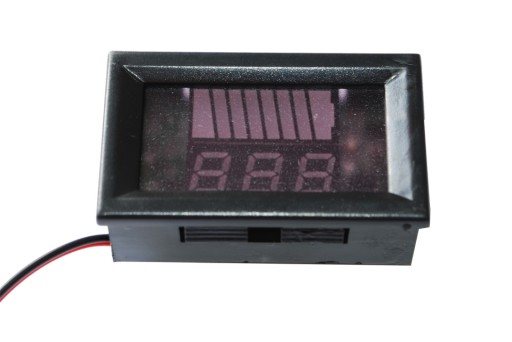

Miernik naładowania baterii, akumulatora - woltomierz panelowy, 12V / 24V. Miernik wskazuje w sposób graficzny poziom naładowania baterii, wyświetla również wskazanie napięcia w woltach. Zakres pracy jest zmieniany automatycznie, tj. powyżej ok. 18V miernik przeskakuje na poziom 24V i pokazuje najniższy poziom naładowania akumulatora.

Przykładowe wskazania zamieszczone są na zdjęciach. Miernik działa dla 12V / 24V - dla tego zakresu wyświetla graficznie.

Woltomierz NIE JEST wodoodporny. Wodoodporne woltomierze/wskaźniki znajdą Państwo na innych moich aukcjach.

Woltomierz jest nowy.

UWAGA!

W związku z otrzymaną oceną i komentarzem, informuję, że woltomierz jest modułem i służy do samodzielnego montażu np w desce rozdzielczej samochodu, motocykla, roweru czy innej maszyny (wymaga lutowania). Nie nadaje się do bezpośredniego podłączenie do akumulatora przewodami, w celu jego pomiaru - ma do tego celu za krótkie kabelki. Do takiego celu sugeruję zakup miernika uniwersalnego.

Parametry modułu:

• zakres pomiarowy napięcia: 12V / 24V
• zakresy wskazań graficznych: 12V / 24V - zakres przełączany automatycznie
• skala naładowania akumulatora: segmentowa, 8 segmentów
• rozdzielczość wskazania woltomierza: 1 cyfra po przecinku
• temperatura pracy: -10 ~ +65°C
• wymiary: 48x29x18 mm (szer x wys x głęb)
• rozmiar otworu montażowego: 46x27 mm

Przykładowe wskazania segmentów dla 12V:

• napięcie ≥ 13,1 - 8 segmentów
• napięcie w zakresie 12,8 - 12,9V - 7 segmentów
• napięcie w zakresie 12,5-12,7V - 6 segmentów
• napięcie w zakresie 12,2-12,4V - 5 segmentów
• napięcie w zakresie 11,9-12,1V - 4 segmentów
• napięcie w zakresie 11,6-11,8V - 3 segmentów
• napięcie w zakresie 11,3-11,5V - 2 segmentów
• napięcie w zakresie 9-11,2V - 1 segment
• napięcie ponizej 9V - 0 segmentów

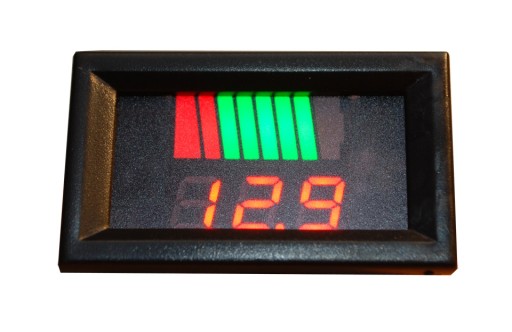

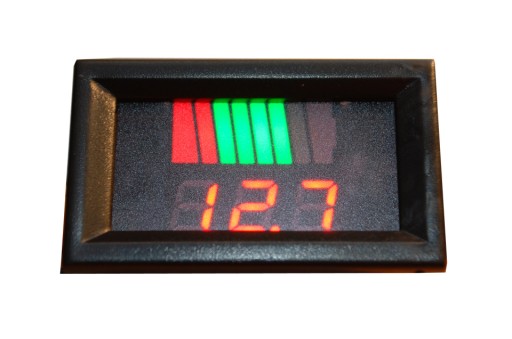

Przykładowe wskazania miernika (na zdjęciach przykładowe wskazania miernika dla 12V)

Wszystkie wartości w woltach [V]
