Klon Arduino NANO-V3/CH340

Moduł NANO-V3/CH340

Kod towaru: NANO-V3/CH340

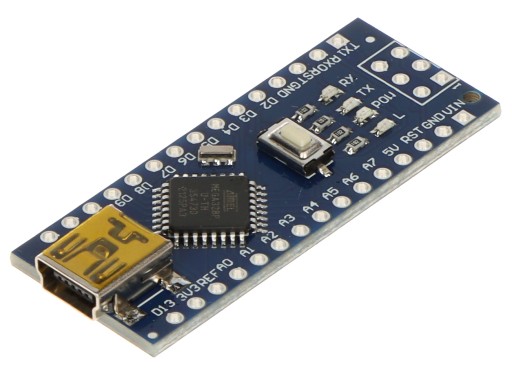

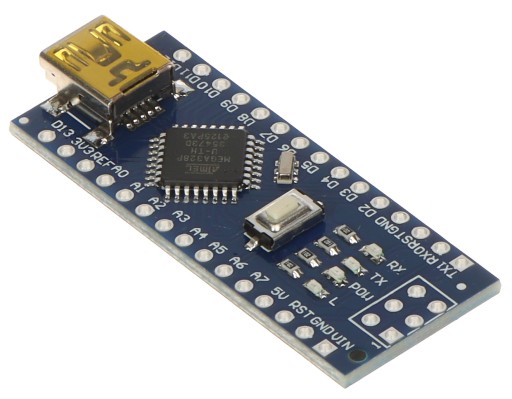

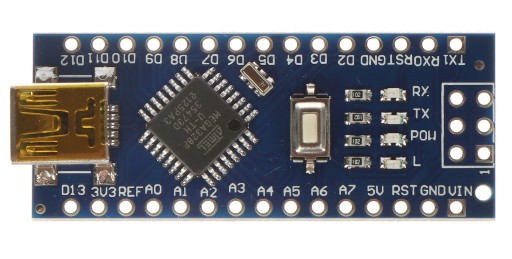

Płytka NANO-V3/CH340 jest funkcjonalnym klonem układu Arduino NANO. Dzięki drobnym modyfikacjom układu, producentowi udało się zachować pełną zgodność ze środowiskiem Arduino przy znaczącej redukcji kosztów produkcji. Sercem układu pozostał - bez zmian względem pierwowzoru, mikrokontroler Atmega328P. Kluczowa zmiana, natomiast dotyczy konwertera USB<>TTL, którego funkcję pełni tutaj popularny i niezawodny układ CH340.

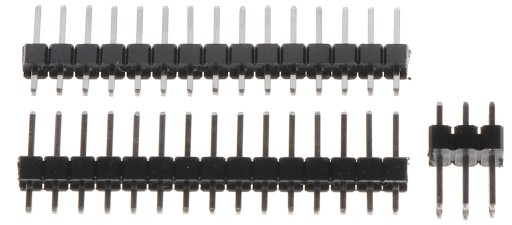

Goldpiny dołączone do płytki nie są przylutowane, co pozwala użytkownikowi zadecydować o sposobie połączenia układu z innymi urządzeniami. Ma to szczególne znaczenie przy montażu układu w miejscach o bardzo mocno ograniczonej przestrzeni.

Pełna zgodność ze środowiskiem Arduino oraz preinstalowany BOOTLOADER pozwalają na programowanie układu w sposób identyczny do oryginału, przy użyciu tego samego oprogramowania Arduino IDE Dzięki temu, produkt może stanowić doskonałe uzupełnienie generatora znaków OSD-50HD połączonego z konwerterem znaków PORT-22.

Dane techniczne:

• Współpraca: PORT-22
• Wbudowany stabilizator: tak
• Obudowa płyty PCB: nie
• Maksymalne napięcie stanu wysokiego na bramkach logicznych: 5 V
• Częstotliwość taktowania: 12 MHz
• Pamięć:
• 32 kB - Flash
• 1 kB - SRAM
• 1 kB - EEPROM
• Porty GPIO: 14
• Wejścia analogowe: 8
• Wyjścia PWM: 6
• Komunikacja:
• UART,
• mini USB - Typ B
• Zasilanie:
• 7 ... 12 V DC,
• 5 V DC - Port USB
• Waga: 0.005 kg
• Wymiary: 45 x 18 x 6 mm
