Лента зажимная для соединений 112-120 мм OETIKER

Przedmiotem aukcji jest regulowana opaska zaciskowa do przegubów wykonana ze stali nierdzewnej w rozmiarze 112,0-120,0 mm (zakres średnic) stworzona przez szwajcarską firmę OETIKER.

Opaska zaciskowa wykonana ze stali nierdzewnej (materiał nr 1.4301/UNS S30400 - odporność na korozję zgodna z DIN EN ISO 9227)

Zakres opasania: 112,0-120,0 mm

Szerokość taśmy: 9 mm

Grubość taśmy: 0,6 mm

4 możliwe ustawienia

Nr prod. 16300045

Możliwość wyboru punktu zaczepienia: średnica opaski może być ustawiona na jedną spośród kilku nominalnych wartości.

Wewnętrzny pierścień z prowadzeniem radialnym: wydajne, mocne i wszechstronne uszczelnienie.

Ucho opaski: szybki i prosty montaż, widoczne odkształcenie świadczy o prawidłowym zaciśnięciu.

Krawędzie taśmy bez zadziorów: zmniejszone ryzyko uszkodzenia opasanych części.

Technika połączeń: idealna do miękkich materiałów.

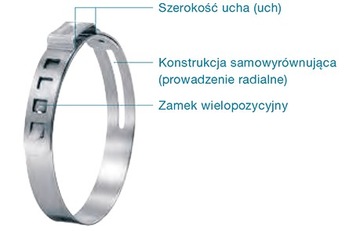

Ucho opaski (element zamykający)

Opaska jest zamykana poprzez ściąganie dolnej części „ucha” za pomocą narzędzi zaprojektowanych przez firmę Oetiker. Maksymalne zmniejszenie średnicy jest proporcjonalne do szerokości otwartego „ucha (uch)”.

Teoretyczna maksymalna redukcja średnicy określana jest następującym wzorem:

Maks. redukcja średnicy = Szerokość ucha (uch) \ π

Zamek wielopozycyjny

Zamek składa się z jednego lub dwóch haczyków blokujących, które utrzymują siłę rozciągającą w czasie zaciskania, oraz z zakładki blokującej, której zadaniem jest utrzymywanie haczyków w otworze przed zamknięciem opaski. Obie konstrukcje zamka umożliwiają zaczepienie w kilku położeniach w określonym zakresie nominalnym. Cecha ta sprawia, że jedną opaskę można stosować do łączenia elementów w szerokim zakresie średnic.

Prowadzenie radialne (konstrukcja samowyrównująca)

Zakładka uformowana na wewnętrznej części opaski wchodzi w rowek na zewnętrznej powierzchni taśmy. W czasie montażu i zaciskania, zakładka wsuwa się w rowek, uniemożliwiając przesunięcie wokół wewnętrznego obwodu opaski.

Zalecenia montażowe

163 – opaski regulowane z prowadzeniem radialnym

Opaskę można montować osiowo poprzez nałożenie na łączone elementy przed ich montażem lub radialnie poprzez rozłączenie opaski i opasanie nią zmontowanych elementów. W obu przypadkach ważne jest, aby haczyki i zakładki blokujące były zaczepione w otworach dających najmniejszą możliwą średnicę, tak by maksymalny odstęp między złączonymi elementami a wewnętrzną średnicą opaski przed zaciśnięciem nie przekraczał 1,5 mm. Każdy kolejny stopień zamka redukuje średnicę o 1,6 mm w wariancie „3-stopniowym” oraz o 1,05 mm w wariancie „6-stopniowym”.

Siła zamykania

Siłę zamykania należy dobrać z uwzględnieniem wymaganego ściśnięcia materiału lub wymaganego nacisku powierzchniowego oraz potwierdzić ją poprzez ocenę wymiarową oraz eksperymentalnie. Nacisk materiału na opaskę odpowiada użytej sile, tak więc w przypadku łączenia miękkich materiałów siła zamykania jest znacznie mniejsza. W tabeli poniżej podano maksymalną siłę zamykania z uwzględnieniem wymiarów opaski i materiału.

Ważne

Opaski należy zaciskać, przykładając siłę zamykania tylko raz, nie wolno ich powtórnie dociskać.
