Герметичное гелевое кабельное соединение 4x10, разъем IP68

Mufa kablowa żelowa 4x10 mm² hermetyczna przelotowa 165mm 1kV IP68

Najszybszy sposób na wykonanie połączenia przewodów pracujących w ziemi lub pod wodą!

• Do instalacji podziemnej lub podwodnej
• Do wielokrotnego wykonywania połączeń
• Odporność na wodę, promieniowanie UV i chemikalia
• Gwarantuje trwałe i szczelne połączenie

Mufa żelowa BREAK 50 to właściwe rozwiązanie dla połączeń szeregowych wykonywanych w instalacjach napięcia do 1kV.

Mufa służy do łączenia kabli zewnętrznych jedno- i wielobiegunowych o przekrojach do 4x10 mm². Może być stosowana zarówno do przewodów jednożyłowych (drut), jak i wielożyłowych (linka). Izolację fazową stanowi specjalny separator dołączony do zestawu.

Stopień szczelności IP68 zapewnia ochronę przed skutkami ciągłego zanurzenia w wodzie, a więc daje możliwość zakopania połączenia w ziemi lub pozostawienia w miejscach o dużej wilgotności.

Specyfikacja:

• Producent: MOREK
• Model: Break 50
• Symbol produktu: MBG0050A24
• Stopień ochrony: IP68
• Rodzaj przewodu: drut, linka
• Konstrukcja: przelotowa
• Napięcie max: 0,6/1 kV
• Temperatura pracy: -20 °C ÷ 90 °C
• Wymiary: 165 x 62 x 36 mm

Zakres przekroju przewodów:

• Jednożyłowy  1x 10÷120 mm²
• Dwużyłowy: 2x 6÷16 mm²
• Trzyżyłowy: 3x 1,5÷10 mm²
• Czterożyłowy: 4x 1,5÷10 mm²

Zawartość zestawu:

• Obudowa (skorupa)
• Żelowe wypełnienie
• Opaski kablowe
• Separator krzyżakowy

Brak w zestawie złączek elektrycznych. Można je dokupić na pozostałych naszych aukcjach (w rozmiarze dopasowanym do obudowy np. WAGO, Scotchlok, kostki torowe, łączniki KLI/KLE itp.)

Najważniejsze zalety:

• Możliwość wykonywania wielokrotnych połączeń
• Wysoka wytrzymałość mechaniczna przy szerokim zakresie temperatur pracy
• Szybka bezproblemowa instalacja
• Usieciowiona masa żelowa w dwuczęściowej skorupie (nie wymaga dodatkowego izolowania)
• Uniwersalność zastosowania, nawet w warunkach zanurzenia
• Wysoka wodoszczelność
• Wysoki poziom izolacji elektrycznej
• Zabezpieczenie przed przesuwaniem się przewodów
• Wysoka odporność na działanie chemikaliów lub promieni UV
• Długa żywotność - brak daty przydatności do użycia

Skład i charakterystyka:

• Dwuczęściowy otwierany korpus polipropylenowy z opatentowanym systemem wodoszczelnym, z podłużnym użebrowaniem, służącym jako pojemnik żelu izolującego. Na obu końcach mufy są specjalne ścianki, zapobiegające wypłynięciu żelu na zewnątrz, zapewniające jednocześnie wodoszczelność
• Wzdłużne przemieszczanie się przewodów jest ograniczone dzięki dodatkowym użebrowaniem na końcach mufy oraz dzięki zastosowaniu opasek kablowych, dołączonych do każdego pakietu
• Opatentowany separator składający się dwóch płytek z zatrzaskiem blokującym, które umożliwiają obustronne łączenie oraz dwoma występami, które blokują płytki
• Na końcu każdej mufy znajdują się dwa otwory do umieszczania i zamocowania opasek kablowych. Otwieranie korpusu mufy może odbywać się jedynie przy pomocy narzędzi zgodnych z normą CEI 64-8

Łatwa i szybka instalacja

1. Odizoluj przewody i zaciśnij końcówkami lub połącz w dowolnej złączce elektrycznej.
2. Umieść całe połączenie w żelu i zablokuj przewody na obu końcach mufy za pomocą dołączonych opasek zaciskowych.
3. Zamknij mufę na zatrzaski - upewnij się, że żel w niewielkiej ilości wydostaje się na zewnątrz mufy z obu jej końców, co gwarantuje szczelność i izolację połączeń elektrycznych.

Szczelność IP68

System IP oznacza stopień ochrony zapewnianej przez obudowę zgodnie z normą PN-EN 60529:2003.

Prezentowany produkt posiada następujące właściwości:

• ochrona przed dostępem do części niebezpiecznych drutem
• ochrona pyłoszczelna
• ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem)

Normy i standardy:

• EN 50393 (0.6/1 kV)
• EN 60529
• Dyrektywa RoHS 2011/65/EC
• 20-37/2-1, 20-37/7
• EN 60695-2-11

Zobacz nasz poradnik o mufach zewnętrznych!

Skopiuj i wklej do przeglądarki poniższy link:

• https://youtu.be/LmNmRjtj1kc

Producent - MOREK

Morek to polska marka, która prowadzi działalność na rynku branży elektrycznej już od kilkunastu lat.

Na portfel produktów przedsiębiorstwa składają się wyłącznie towary wysokiej jakości, które są wytwarzane z zachowaniem najwyższych standardów w całym procesie produkcji.

Morek oferuje swoim Klientom inteligentne i innowacyjne rozwiązania techniczne, które często rozwiązują złożone problemy w prosty i elegancki sposób.

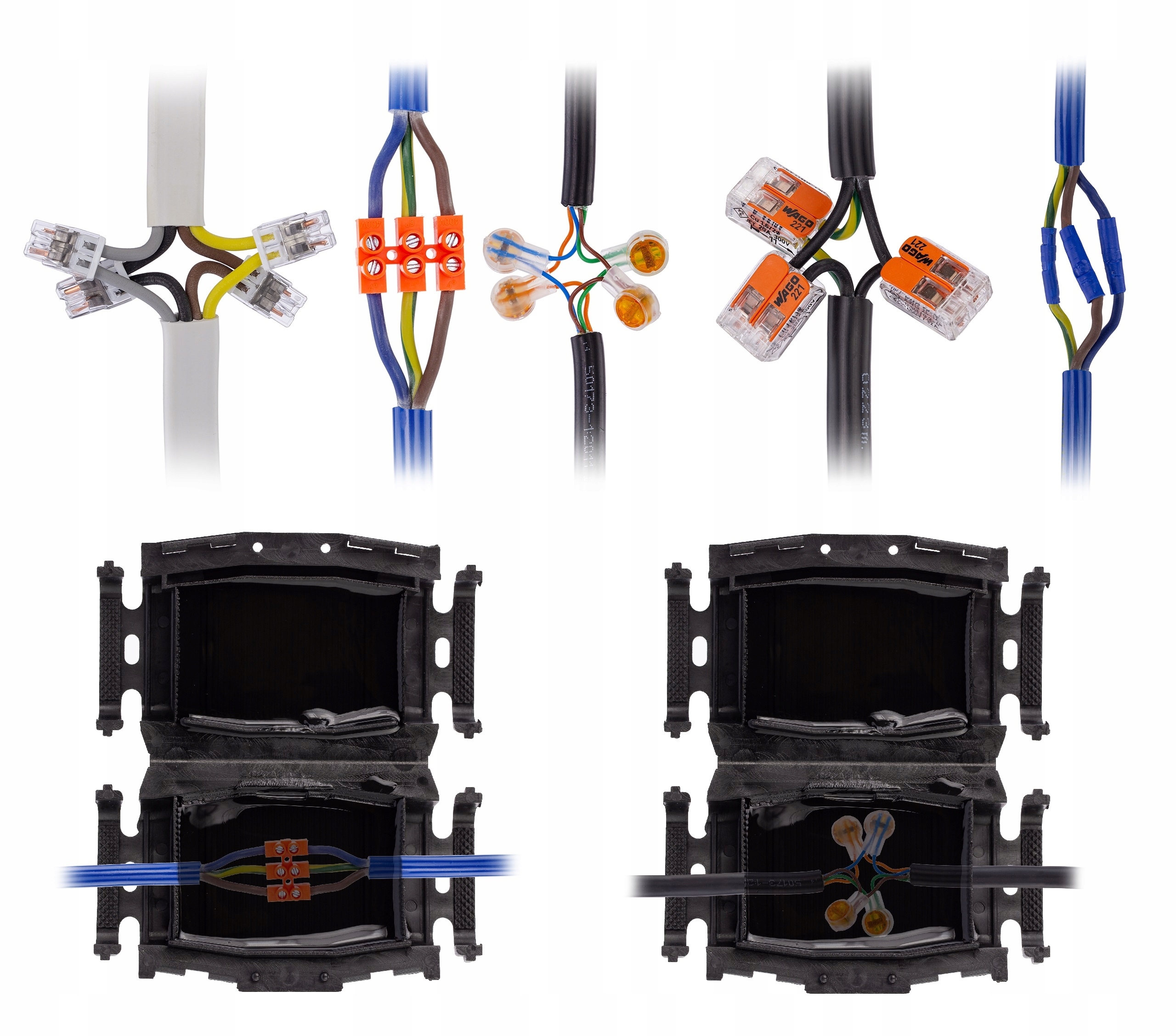

Przykład zastosowania:

Galeria produktu:
