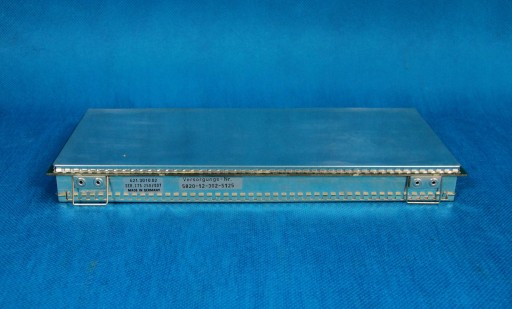

МОДУЛЬ ПАНОРАМНОГО ПРИЕМНИКА 10,7–21,4 МГц R&S

Oferuję Państwu kompletny moduł odbiornika panoramicznego produkcje znanej niemieckiej firmy Rohde & Schwarz.

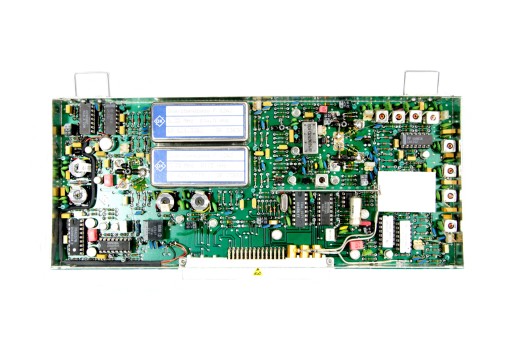

Moduł stanowi kompletny tor w.cz. odbiornika wraz z detektorem wyjściowym, generatorem piły, heterodyną przestrajaną oraz filtrami kwarcowymi.

W skład modułu wchodzi:

- filtr wejściowy,

- wzmacniacz 10,7MHz lub 21,4MHz,

- układ przestrajanej heterodyny (VCO),

- mieszacz (ANZAC MD108),

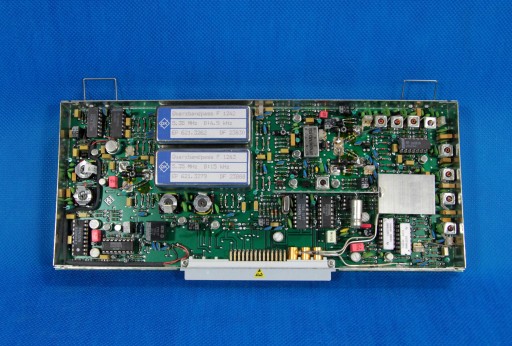

- zestaw filtrów P.CZ. o częstotliwości 5,35MHz (kwarcowy 4,5kHz, kwarcowy 15kHz, LC 100kHz),

- wzmacniacz częstotliwości wyjściowej,

- detektor logarytmiczny lub liniowy,

- układ wygaszania plamki powrotnej.

Moduł pochodzi z odbiornika zaprojektowanego w latach 80.

Zrobiony jest niebywale przejrzyście, z najwyższą dbałością o szczegóły, bez zbędnych oszczędności.

Zastosowano w nim elementy ówcześnie z najwyższej półki.

Wzmacniacz wejściowy jest na tranzystorach BFQ69.

Pierwszy mieszacz jest to podwójnie zrównoważony MD108 (diodowy).

VCO jest na tranzystorze BFW30.

Układ pomocniczej heterodyny wykorzystuje również TDA1571 oraz IH5027.

Wzmacniacz 5,35 MHz (P.CZ.) wykonany jest również na BFQ69 oraz znanym układzie PLESSEY SL612.

Układ detektora i wzmacniacza jest na TDA1576.

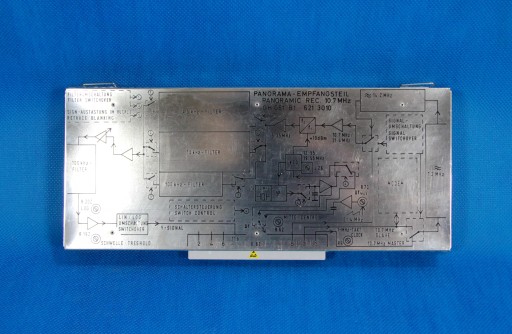

Schemat blokowy całego urządzenia widoczny jest na nadruku na płycie górnej ekranu.

Logika układu wykonana jest na dwóch układach 54LS132 oraz jednym układzie CD4011.

Do modułu nie mamy schematu, lecz jest ma tyle przejrzysty, że nie powinno być większych problemów z jego uruchomieniem.

Cały montaż wykonany jest w technice przewlekanej.

Wszystkie układy scalone znajdują się w podstawkach.

Myślę, że jest to rewelacyjna baza do budowy własnej przystawki panoramicznej lub jako gotowy moduł pośredni.

Oferowany moduł jest fabrycznie nowy, nie był używany.

Udzielamy gwarancji rozruchowej.
