ГИДРАВЛИЧЕСКИЙ МАНОМЕТР 10 Бар 63 мм 1/4

Manometr ciśnieniowy glicerynowy

• 10 Bar Ø 63mm
• Zdjęcie produktu jest poglądowe. Kupujący otrzymuje manometr o ciśnieniu zgodnie z opisem przedmiotu jak powyżej.

Bardzo trwały i odporny na wibracje oraz wstrząsy manometr glicerynowy ciśnieniowy. Średnica 63mm posiada zatwierdzenie German Lloyd i Gost.  Przeznaczony do pracy w trudnych warunkach przy wstrząsach i wibracjach oraz do pomiaru mediów gazowych ciekłych. Nie jest przeznaczony do pracy z mediami krystalicznymi i reagującymi ze stopem miedzi.  Produkt wysokiej jakości.

Manometr hydrauliczny z rurką Bourdona z płynnym wypełnieniem posiada solidną i wytrzymałą obudowę ze stali nierdzewnej oraz części zwilżane ze stopu miedzi. Spełnia wymagania międzynarodowej normy przemysłowej EN 837-1 dla manometrów z rurką Bourdona.

Ze względu na płynne wypełnienie obudowy, element ciśnieniowy i mechanizm są skutecznie wytłumione. Dlatego przyrządy szczególnie nadają się do punktów pomiarowych o wysokich dynamicznych obciążeniach, takich jak szybkie cykle obciążeniowe lub wibracje.

Charakterystyka produktu:

• ilość: 1szt
• producent: Wika

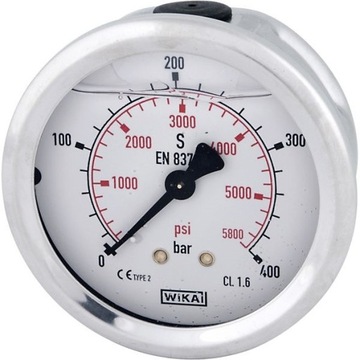

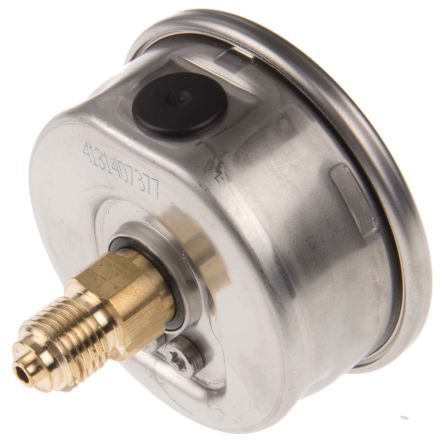

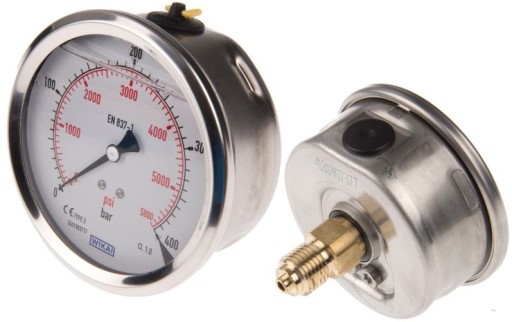

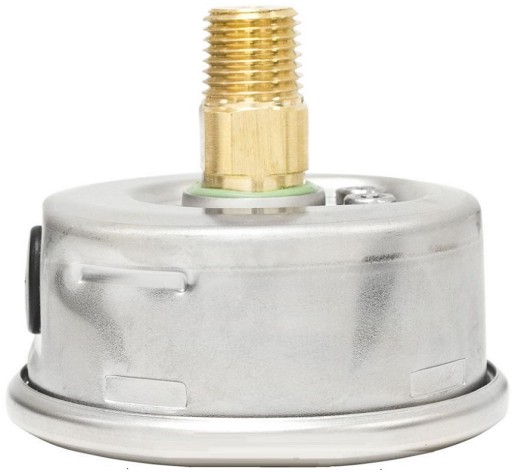

• przyłącze [cal]: 1/4" G ¼ B (zewnętrzny), SW 14
• średnica [mm]: 63
• zakres temperatur [°C]: 0 - 60
• NS 63 z zatwierdzeniem German Lloyd i Gost
• konstrukcja EN 837-1
• klasa dokładności: NS 63: 1.6
• stopień ochrony wg IEC/EN 60529 IP 65\
• mechanizm: konfiguracja przez PC
• artykuł numer: EQ-B711W063

Przechowywanie:

Manometry do chwili instalacji należy przechowywać w oryginalnym opakowaniu, aby zabezpieczyć je przed uszkodzeniem mechanicznym. Przyrządy pomiarowe należy chronić przed wilgocią i pyłem. Zakres temperatury przechowywania: - 40°C + 70°C

Zastosowanie:

• do punktów pomiarowych o dużych dynamicznych obciążeniach ciśnienia i wibracjach
• do mediów gazowych i ciekłych, które nie są bardzo lepkie i krystalizujące oraz nie reagują ze stopem miedzi
• hydraulika
• sprężarki
• przemysł stoczniowy
• kompresory

Wymagania wobec miejsca montażu:

Jeżeli linia do przyrządu pomiarowego nie jest odpowiednio stabilna, do montażu należy stosować uchwyt montażowy (jak również elastyczną kapilarę). Jeżeli nie jest możliwe uniknięcie drgań poprzez odpowiednią instalację, należy zastosować przyrządy wypełnione cieczą. Przyrządy powinny być chronione przed gruboziarnistymi zanieczyszczeniami i dużymi zmianami temperatury otoczenia.

Dopuszczalna temperatura otoczenia i robocza:

Podczas montażu manometru należy pamiętać, że (z uwzględnieniem wpływu konwekcji i promieniowania cieplnego) temperatury nie mogą wykroczyć poza dopuszczalne zakresy. Należy wziąć pod uwagę wpływ temperatury na dokładność odczytu.

• dopuszczalna temperatura otoczenia: - 20°C + 60°C
• dopuszczalna temperatura medium: max. + 60°C
• wpływ temperatury: gdy temperatura systemu pomiarowego różni się od temperatury odniesienia (+20 °C): max. ±0.4 %/10 K zakres

Konstrukcja manometru:

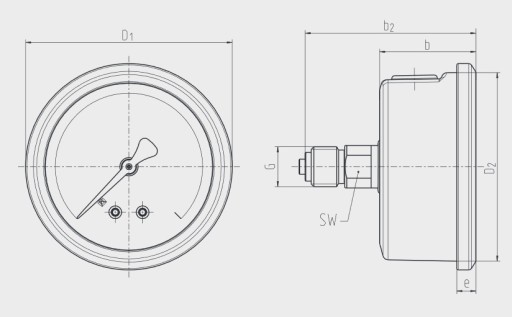

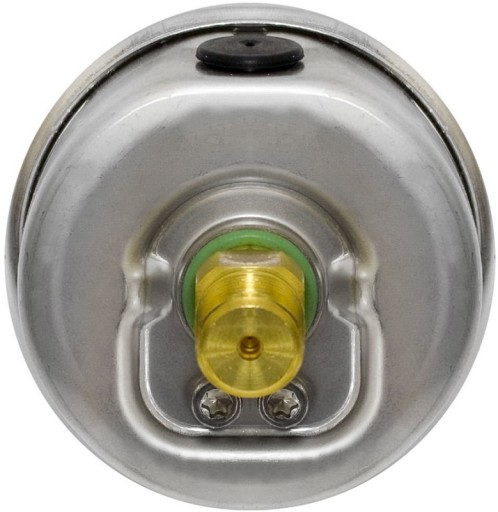

• Obudowa: Stal nierdzewna CrNi polerowana, naturalne wykończenie, uszczelnienie w kierunku przyłącza procesowego z O-ring, korek wlotowy może zostać odpowietrzony w celu wewnętrznej kompensacji ciśnienia.
• Pozycja odpowietrznika: Na obwodzie obudowy, na godzinie 12
• Podzielnia: Tworzywo ABS, białe, z wypustem ograniczającym
• Wskazówka: Tworzywo, czarne
• Szyba: Tworzywo, krystalicznie czyste
• Pierścień: Pokrywa trójkątna walcowana, stal nierdzewna, wykończenie połysk
• Płynne wypełnienie: Gliceryna

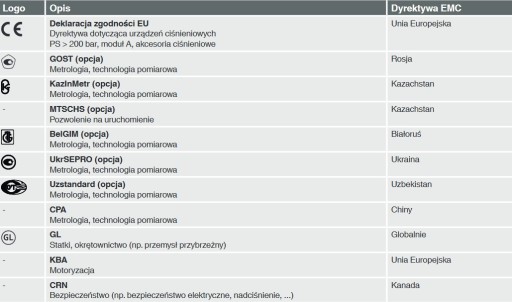

Aprobaty i Certyfikaty

• Certyfikat kontrolny 2.2 zgodnie z EN 10204 (np. produkcja zgodna z aktualnym stanem techniki, zatwierdzenie materiałowe, dokładność wskazań)
• Certyfikat sprawdzenia 3.1 zgodnie z EN 10204 (np. klasy wskazań)

Instrukcja obsługi

Przed przystąpieniem do instalacji, rozruchu i obsługi należy sprawdzić, czy został wybrany odpowiedni manometr pod względem zakresu pomiarowego, modelu, materiału części zwilżanych (korozja) i warunków pomiarowych. W celu zapewnienia dokładności pomiarowej oraz długotrwałej stabilności należy przestrzegać odpowiednich wartości granicznych obciążenia. Tylko osoby posiadające odpowiednie kwalifikacje i upoważnienie kierownika zakładu są uprawnione do instalacji, konserwacji i obsługi manometrów. W przypadku mediów niebezpiecznych, takich jak tlen, acetylen, palne lub toksyczne gazy i ciecze oraz instalacji chłodniczych, sprężarek itp., oprócz wszystkich standardowych przepisów należy przestrzegać również odpowiednich istniejących przepisów lub uregulowań prawnych. W przypadku awarii sprzętu, z manometrów nieposiadających ochrony zgodnie z EN 837 może wyciekać medium pod bardzo wysokim ciśnieniem. W przypadku mediów gazowych i ciśnienia roboczego > 25 barów zalecany jest manometr w wersji bezpiecznej S3 zgodnie z EN 837-2. W przypadku narażeniu na działanie ognia zewnętrznego może nastąpić wyciek medium pomiarowego, zwłaszcza w miękkich połączeniach lutowanych. Przed ponownym dopuszczeniem instalacji do użytku należy sprawdzić i w razie konieczności wymienić wszystkie przyrządy. Nieprzestrzeganie odpowiednich przepisów może doprowadzić do odniesienia poważnych obrażeń ciała i/lub uszkodzenia sprzętu.

Połączenia mechaniczne

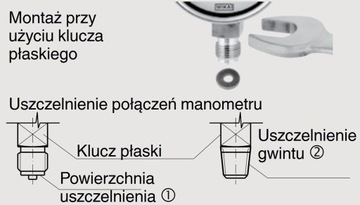

Zgodnie z ogólnymi przepisami technicznymi dotyczącymi manometrów (np. EN 837-2). Podczas przykręcania przyrządu nie wolno naciskać na obudowę ani pokrywę - siła może być przyłożona jedynie do powierzchni pod klucz za pomocą odpowiedniego narzędzia. Prawidłowe uszczelnienie na powierzchni uszczelnienia musi być wykonane z odpowiednich podkładek, pierścieni lub profili uszczelniających. W przyłączach procesowych z gwintem stożkowym (np. NPT) uszczelnienie musi być dokonane w gwincie za pomocą dodatkowego materiału uszczelniającego, np. taśmy PTFE (EN 837-2). Moment dokręcania zależy od zastosowanego uszczelnienia. Aby zapewnić jak najlepszą widoczność przyrządu pomiarowego można wykorzystać gniazdo zaciskowe lub nakrętkę łączącą. W przypadku podłączenia do manometru urządzenia przedmuchującego należy zabezpieczyć je przed zablokowaniem wiórami i zanieczyszczeniami.

Konserwacja i naprawy

Manometry są bezobsługowe Należy przeprowadzać regularne kontrole w celu zapewnienia dokładności pomiaru. Kontrole i ponowne kalibracje powinny być wykonywane przez odpowiednio przeszkolony i wyposażony personel. Przed demontażem zamknąć zawór wyrównawczy (o ile jest na wyposażeniu).

Ostrzeżenie

Pozostałości mediów w wymontowanych manometrach mogą stanowić zagrożenie dla ludzi, środowiska i sprzętu. Należy stosować odpowiednie środki ostrożności.
