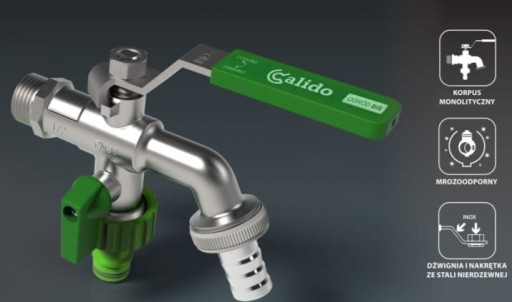

Zawór kulowy czerpalny podwójny 1/2x3/4"x3/4""

z serii OGRÓD BIS czyli mrozoodpornych, wodnych, kulowych zaworów czerpalnych, sterowanych ręcznie ze złączką do węża ogrodowego, dodatkowym króćcem bocznikowym do podłączenia węża ogrodowego wraz z szybkozłączem, dławikiem i dźwignią, niklowany (elementy mosiężne mające kontakt z wodą nie są poryte warstwą niklu – aktualne wymagania PZH.)

• Średnica przyłącza - 1/2"
• Jednolity korpus zaworu odkuwany z jednego elementu mosiądzu
• Parametry pracy: PN 30 bar, Tmax 90C
• Zawory przeszły pomyślnie testy zamarzania do -18C
• Zawór czerpalny kulowy antymrozowy o średnicy 1/2".
• Dźwignia i nakrętka ze stali nierdzewnej
• Mrozoodporny

CALIDO OGRÓD to seria mrozoodpornych, wodnych, kulowych zaworów czerpalnych, sterowanych ręcznie ze złączką do węża, dławikiem i dźwignią. Wszystkie zawory z serii posiadają korpus odkuty z jednego kawałka mosiądzu, co zapewnia ich doskonałą szczelność zewnętrzną i zwiększoną wytrzymałość mechaniczną w porównaniu do korpusów dwuelementowych. Korpusy zaworów wyposażone są w kierownicę strumienia. Szczelność wewnętrzną zapewnia specjalnie zaprojektowane uszczelnienie, które w temperaturze poniżej zera potrafi przyjąć przyrost objętości zamarzającej wody. Dodatkowo w przypadku zamarzania wody w zaworze, specjalna konstrukcja kuli zamykającej umożliwia odprowadzenie wzrastającej objętości wody w stronę instalacji. Tym samym nie dopuszcza się do nadmiernego wzrostu ciśnienia wewnątrz korpusu zaworu, które mogłoby uszkodzić zawór podczas temperatur zewnętrznych spadających poniżej zera st. C. Ze względu na bezpieczeństwo pozostałych elementów instalacji producent zaleca na czas mrozów opróżnienie instalacji z wody i pozostawienie zaworu w pozycji półotwartej. 100% zaworów jest pneumatycznie testowanych na szczelność. Zawory serii OGRÓD spełniają aktualne wymagania Państwowego Zakładu Higieny jakie musi spełniać armatura przeznaczona do montażu w instalacjach wody użytkowej - elementy mosiężne, mające kontakt z wodą nie są pokryte warstwą niklu.

Budowa:

1. Nakrętka dźwigni (stal nierdzewna 1.4301)
2. Nakrętka dławicy (mosiądz CW614N, niklowana)
3. Pokrycie dźwigni (polietylen PE+EVA)
4. Dźwignia główna (stal nierdzewna 1.4031)
5. Uszczelnienie dławicy (PTFE)
6. Trzpień (mosiądz CW614N)
7. Pierścień ślizgowy (PTFE)
8. Korpus zaworu (mosiądz CW617N, śrutowany, niklowany na zewnątrz)
9. Kierownica strumienia (polietylen PE)
10. Uszczelka złącza (guma NBR)
11. Złącze węża ogrodowego (stal nierdzewna 1.4301)
12. Nakrętka złącza (mosiądz CW614N, chromowana)
13. O-ring (guma NBR)
14. Przyłącze szybkozłącza (ABS)
15. Uszczelka (guma NBR)
16. Pierścień osadczy (polimer POM)
17. Uszczelnienie kuli (guma NBR)
18. Kula (mosiądz CW617N, chromowana)
19. Dźwignia boczna (ZAMAK)
20. Śruba M3x12 (stal nierdzewna 1.4301)
21. Trzpień (mosiądz CW614N)
22. O-ringi (guma NBR)
23. Kula (mosiądz CW617N, chromowana)

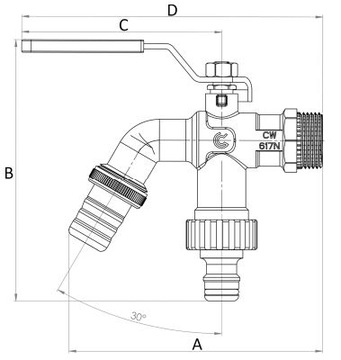

Wymiary

A) 116mm

B) 113mm

C) 93mm

D) 140mm

Rozmiar: 1/2" x 3/4" – SZ x 3/4" - 15
