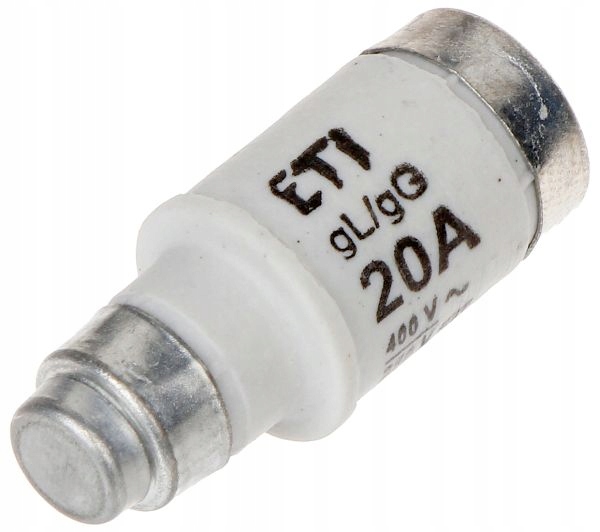

Плавкая вставка D02 FUSE 20A gL/gG 400В

Wkładka topikowa bezpiecznikowa D02

gL/gG 20A 400V

Producent:  ETI Poland

Opis techniczny:

• Prąd znamionowy:20 A
• Napięcie znamionowe:250 V DC, 400 V AC
• Charakterystyka bezpiecznika:gL/gG
• Gniazdo bezpiecznika:E18
• Typ:D0
• Rozmiar:D02
• Obudowa: ceramiczna
• Wymiary: Ø 15  x 36 mm / Ø 10.9 mm (A)

  Wybrane cechy:

• Niskie straty mocy i energii
• Mały przyrost temperatury
• Wysoka zdolność ograniczania prądu zwarcia
• Stabilność charakterystyk prądowo-czasowych oraz pełna selektywność działania
• Selektywna współpraca z wyłącznikami nadmiarowo prądowymi

Na innych aukcjach wystawiam wkładki o innych parametrach oraz podstawy/rozłączniki bezpiecznikowe.

Wkładka topikowa D02 E18 20A 400V gL stosowna jest przez instalatorów i domowych majsterkowiczów do zabezpieczania instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń. W sytuacji gdy wartość prądu przepływającego przez wkładkę zabezpieczającą obwód przekroczy wartość graniczną spowoduje przepalenie topika wkładki i w konsekwencji przerwanie obwodu. Ponowne załączenie zasilania powinno być dokonane po uprzednim sprawdzeniu powodu przepalenia wkładki, wyeliminowaniu przyczyny i wymienia uszkodzonej wkładki na nową. Naprawianie i ponowne wykorzystywanie wkładek jest niedozwolone. Wkładka o numerze katalogowym 002212001 produkcji firmy ETI wyprodukowano na prąd znamionowy 20A i napięcie 400V. Wielkość wkładki oznaczana jest symbolem D02 co wskazuje do jakich podstaw i rozłączników bezpiecznikowych będzie pasować. Jest to wkładka topikowa małogabarytowa o zwłocznej charakterystyce czasowo-prądowej typu gL. Wkładki o tej popularnej charakterystyce stosowane są do zabezpieczania urządzeń, kabli i przewodów elektrycznych w mieszkaniach, domach, przemyśle i energetyce. Zdolność wyłączeniowa spodziewanego prądu zwarciowego dla tego typu wkładek wynosi co najmniej 50kA dla prądu zmiennego. Wkładki wielkości D02 przewidziane są do montażu w gniazdach E18 lub w rozłącznikach bezpiecznikowych np. STV D02. Montaż wkładki jest stosunkowo prosty i nie jest do tego wymagane odpowiednie przygotowanie dlatego wymiana może zostać wykonana nawet przez osoby nie będące specjalistami.
