Mini Woltomierz miernik LED 0-100V DC Niebieski

Opis

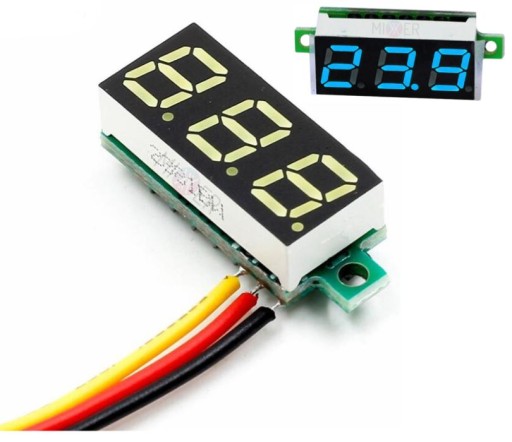

Mały miernik napięcia ( woltomierz )  prądu stałego z trzema

kablami.  Miernik jest wyposażony w wyraźny wyświetlacz LED

koloru niebieskiego. Posiada dwa otwory służące do przykręcenia

go w bezpieczny sposób. Może być użyty w różnego rodzaju

modułach elektronicznych, samochodach, motocyklach i wszędzie

tam gdzie pojawia się napięcie prądu stałego do 100V.

Miernik wyposażony jest w potencjometr dzięki któremu możemy

kalibrować pomiar napięcia. Z racji tego że miernik posiada trzy

przewody można go podłączyć na dwa sposoby.

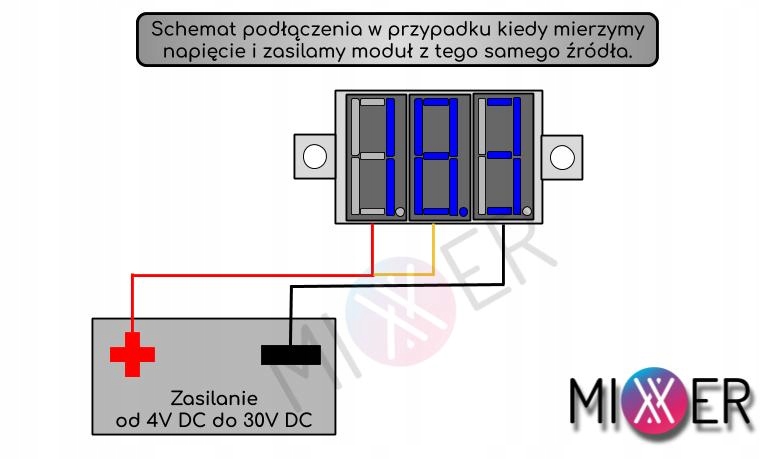

Sposób pierwszy kiedy robimy pomiar urządzenia które zasila nam

nasz miernik.

Kabel czerwony: Plus od 4,5 do 30V DC

Kabel Czarny: minus od 4,5 do 30V DC

Kabel żółty: Plus w tym samym miejscu co czerwony przewód.

W tym przypadku możemy mierzyć napięcie z zakresu

od 4,5V do 30V DC.

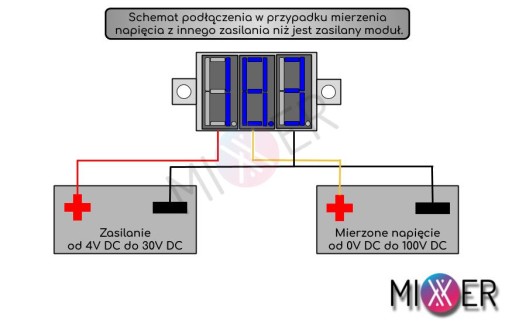

Sposób drugi kiedy mierzymy inne źródło prądu niż jest zasilony

nasz miernik.

Kabel Czerwony: Plus zasilanie miernika od 4,5V do 30V DC

Kabel Czarny: Minus zasilanie miernika od 4,5V do 30V DC

Do kabla czarnego podłączamy również minus ze źródła prądu na

na którym będziemy robić pomiar napięcia.

Kabel żółty: Plus od 0V do 100V DC podłączamy go do plusa

źródła prądu na którym będziemy robić pomiar napięcia.

Parametry techniczne

• Napięcie zasilania: Od 4,5 do 30V DC
• Zakres pomiaru napięcia: Od 0 do 100V DC
• Rodzaj wyświetlacza: LED
• Wielkość wyświetlacza: 0,28 cala
• Kolor wyświetlacza: Niebieski
• Ilość cyfr na wyświetlaczu: 3 cyfry
• Dokładność pomiaru napięcia w zakresie od 0 do 9,99V: 0,01V
• Dokładność pomiaru napięcia w zakresie od 9,99 do 99,9V: 0,1V
• Możliwość kalibracji: TAK
• Pobór prądu: 20mA
• Czas odświeżania; 200ms
• Temperatura pracy: Od -15°C do 70°C

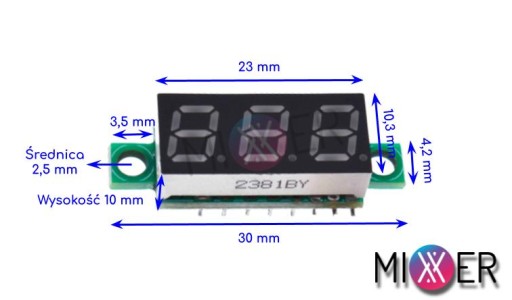

Wymiary

• Szerokość całkowita: 30mm
• Szerokość wyświetlacza: 23mm
• Długość ( wyświetlacz i płytka ): 10,3mm
• Wysokość: 10mm
• Średnica otworu montażowego: 2,5mm

Zalety

• Mały rozmiar
• Łatwy sposób podłączenia
• Łatwy sposób montażu
• Duży zakres pomiaru napięcia
• Wyraźny i czytelny wyświetlacz
• Możliwość kalibracji pomiaru

Zastosowanie

• Motocykle
• Samochody osobowe
• Samochody ciężarowe
• Prostowniki
• Pomiar napięcia akumulatorów oraz baterii
• W różnego rodzajach modułach elektronicznych
