ZESTAW ZŁĄCZY DO KAMER TRANSMISJA PO SKRĘTCE UTP

ZESTAW ZŁĄCZY DO KAMER, ZŁĄCZA DO KAMER AHD, HD-CVI ,HD-TVI, CVBS, DO SKRĘTKI, SKRĘCANE, TRANSFORMATOR VIDEO, TRANSMISJA PO SKRĘTCE UTP TR-1D/KPL

Numer produktu: 37387

ZESTAW ZŁĄCZY DO KAMER, ZŁĄCZA DO KAMER AHD, HD-CVI ,HD-TVI, CVBS PAL NSTC, DO SKRĘTKI, SKRĘCANE, TR-1D/KPL

W skład zestawu wchodzi:

Transformator video  - 2 szt

Wtyk zasilania DC 2.1 x  5.5 - 1 szt

Gniazdo zasilania DC 2.1 x 5.5 - 1 szt

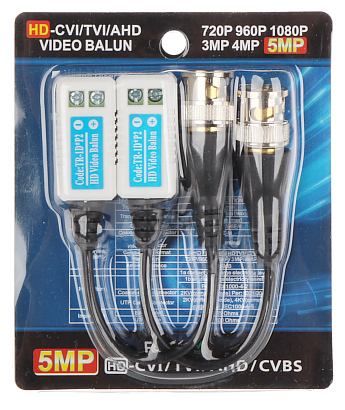

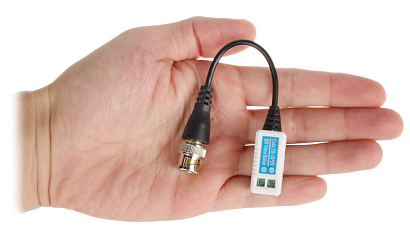

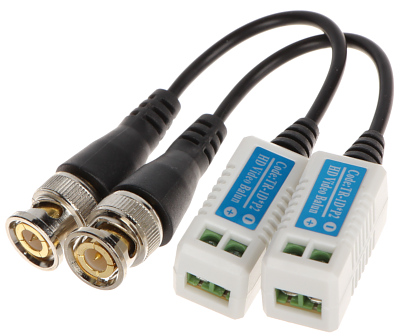

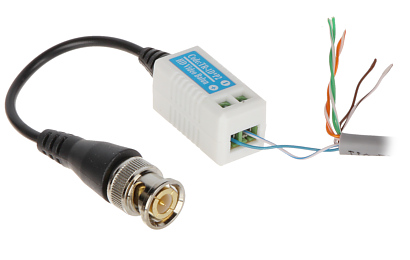

TRANSFORMATOR WIDEO AHD, HD-CVI, HD-TVI, CVBS PAL, TRANSMISJA VIDEO PO SKRĘTCE UTP, TR-1D*P2

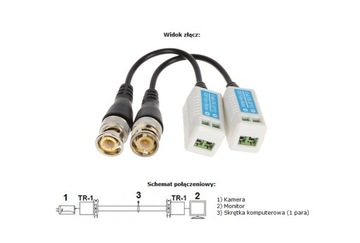

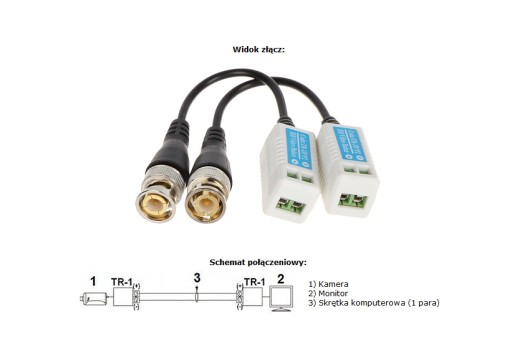

Zestaw przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej.

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-) Odwrotne połączenie spowoduje zakłócenia obrazu.

Standard: AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC

Rodzaj urządzenia: Pasywne

Liczba kanałów: 1

Zasięg wideo: 250 m @ 720p - UTP kat. 5e 150 m @ 1080p - UTP kat. 5e 400 m @ CVBS - PAL / NTSC - UTP kat. 5e

Napięcie we/wy 75Ω (CVBS): 1 Vpp

Tłumienie: 4.43 MHz @ 0.43 dB 11 MHz @ 0.65 dB 21 MHz @ 0.93 dB 38 MHz @ 1.54 dB 42 MHz @ 1.90 dB 67.5 MHz @ 2.10 dB Podane tłumienie dotyczy dwóch urządzeń połączonych ze sobą

CMRR (dB @ 5MHz): 60 dB

Impedancja złącza koncentrycznego: 75 Ω

Impedancja złącza symetrycznego: 100 Ω

Typ złącza koncentrycznego: BNC Wtyk na przewodzie 0.09 m

Typ złącza symetrycznego: Zaciski kablowe

Temperatura pracy: -10 °C ... 55 °C

Dopuszczalna względna wilgotność otoczenia: < 95 %

Waga: 0.018 kg

Wymiary: 16  x 15  x 43 mm

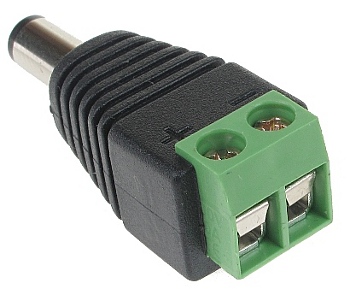

Szybkozłącze na standardowe gniazdo do zasilania kamery. Aby zamontować wtyk wystarczy jedynie odizolować przewody, wcisnąć w zaciski kablowe, a na końcu dokręcić dwa wkręty wkrętakiem krzyżakowym lub płaskim.

Rodzaj złącza: Ø 2.1  / 5.5 mm Wtyk prosty

Mocowanie żyły: Zaciski kablowe

Przeznaczenie: Kabel elektryczny

Materiał: PET

Wybrane cechy: Bardzo prosty i szybki montaż

Waga: 0.006 kg

Wymiary: 37  x 14  x 13 mm

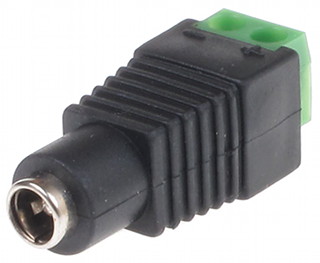

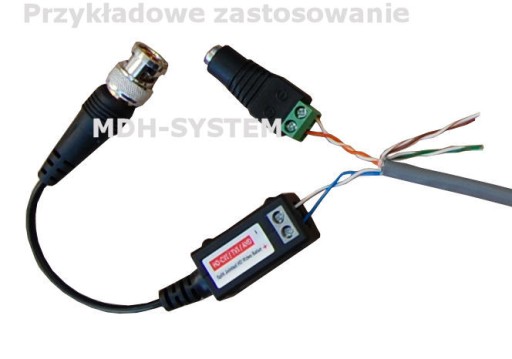

Szybkozłącze na standardowy wtyk zasilacza. Umożliwia przedłużenie kabla zasilacza biegnącego do kamery, bez konieczności obcinania wtyczki i lutowania przewodów.

Rodzaj złącza: Ø 2.1  / 5.5 mm Gniazdo proste

Mocowanie żyły: Zaciski kablowe

Przeznaczenie: Kabel elektryczny

Materiał: PET

Wybrane cechy: Bardzo prosty i szybki montaż

Waga: 0.008 kg

Wymiary: 38  x 14  x 13 mm
