ЭФФЕКТИВНЫЙ КОНТРОЛЛЕР ЗАРЯДА MPPT 60А ПАНЕЛЬ до 190В

11J60 PRZEMYSŁOWY REGULATOR ŁADOWANIA MPPT 60A

do paneli fotowoltaicznych połączonych do akumulatorów o napięciu 12V, 24V, 36V lub 48V prawdziwe MPPT,

z maksymalnym napięciem wejściowym z paneli aż do 190V.

Uwaga: 190V to jest maksymalne napięcie jakie wytrzymuje regulator, ale nie powinien on pracować przy takim napięciu pod obciążeniem. Maksymalne napięcie VOC paneli 180V, napięcie MPPT 150V.

Różni dystrybutorzy opisują w różny sposób swoje egzemplarze dlatego mogą występować w 4 wersjach etykiet frontowych, takich jak pokazano na ostatnich 4 zdjęciach.

Efektywny regulator ładowania z prawdziwym MPPT, z przetwornicą wysokich częstotliwości.

Jeśli nie jesteś pewien jak dobrać regulator ładownia koniecznie przeczytaj załączoną na dole, w zakładce: " Dodatkowe informacje" instrukcję do regulatora.

DANE TECHNICZNE:

Model MPPT-60A

Tryb ładowania MPPT Automatyczne śledzenie maksymalnego punktu mocy

Ładowanie 3-stopniowy: stały prąd (MPPT), stałe napięcie (napięcie absorpcyjne), ładunek pływający

Rodzaj systemu DC12V / 24V / 36V / 48V Rozpoznawanie automatyczne

Automatyczne rozpoznawanie napięcia systemowego

• System 12V (DC9V-DC15V)
• System 24 V (DC18V-DC29V)
• System 36 V (DC30V-DC39V)
• System 48 V (DC40V ~ DC60V)

Czas miękkiego startu ≤1S

Dynamiczna odpowiedź i czas regeneracji 100us

Maksymalna wydajność ≥ 98,1% (kiedy napięcie Voc jest 1,5 lub 2 razy większe niż napięcie akumulatora, wtedy jest najlepsza wydajność)

Wykorzystanie PV ≥99%

Specyfikacja wejściowa Voc z PV

(Upewnij się, że Voc PV spełnia wymagania poprawnie. Voc powinno być w zakresie 1,5 lub 2 razy większe niż napięcie akumulatora)

• System 12V (DC20V ~ DC80V)
• System 24 V (DC37V ~ DC105V)
• System 36 V (DC50 V ~ DC160 V)
• System 48 V (DC72 V ~ DC160 V)

Maksymalne napięcie wejściowe PV (Voc)

DC190V (Sterownik nie może pracować długotrwale przy napięciu granicznym, może skutkować uszkodzeniem sterownika.

Maksymalna moc wejściowa PV (Całkowita moc znamionowa PV nie może przekraczać tego zakresu, w przeciwnym razie uszkodzi sterownik)

• System 12 V (720 W)
• System 24 V (1440 W)
• System 36 V (2100 W)
• System 48 V (2800 W)

Specyfikacja wyjściowa

Wybieralny typ baterii (domyślnie jest kwasowy) Akumulator kwasowy otwarty / AGM / żelowy / NiCd / litowe (definiowane przez użytkownika napięcie dla każdej innej baterii)

Absorpcyjne napięcie ładowania Patrz odniesienie do ładowania baterii

Zmienne napięcie ładowania Patrz odniesienie do ładowania baterii

Zabezpieczenie przed przeładowaniem

• System 12 V (15 V)
• System 24 V (30 V)
• System 36 V (45 V)
• System 48 V (60 V)

Znamionowy prąd wyjściowy 60 A.

Współczynnik temperatury ± 0,02% / stopień centi

Automatyczna kompensacja temperatury 14,2 V (maksymalna temperatura 25 stopni) * 0,3

Napięcie szczytowe tętnienia wyjściowego 100mV

Dokładność napięcia wyjściowego ≤ ± 1%

Wejście

Zabezpieczenie przeciwprzepięciowe tak

Ochrona temperaturowa 75 ° C

Zwiększona ochrona termiczna

Moc wyjściowa zmniejszy się, gdy temperatura wzrośnie o więcej niż 70 ° C

Moc wyjściowa będzie optymalna, gdy temperatura będzie niższa niż 55 ° C

Temperatura włączania wentylatora > 40 ° C

Temperatura rozłączania wentylatora <35 ° C

Efekt akustyczny ≤40dB

Sposób chłodzenia Wymuszone chłodzenie powietrzem.

Podzespoły Materiały importowane, zgodnie z normami UE, zakres klasy przemysłowej.

Wymagania środowiskowe Normy 2002/95/WE; Bez kadmu, wodorków i fluorków

Poziom bezpieczeństwa Zgodny z CE, PSE, FCC, EMC, EN60950

Zgodność elektromagnetyczna Zgodnie z EN61000, EN55022, EN55024

Klasa ochrony IP21

Waga netto (kg) 1.1

Waga brutto (kg) 1.2

Cechy:

100% prawdziwy kontroler MPPT

Inteligentna technologia śledzenia punktu maksymalnej mocy

Wbudowany kontroler DSP o wysokiej wydajności

Automatyczne wykrywanie napięcia akumulatora 12V / 24V / 36V / 48V

Trzystopniowe ładowanie optymalizuje wydajność akumulatora

Wielofunkcyjny wyświetlacz LCD

Zabezpieczenie przed zamianą biegunów panelu słonecznego

Ochrona przed przeładowaniem

Prostota montażu

Nadaje się do akumulatorów typu zamkniętego kwasowego ołowiowego, żelowego i baterii litowej

OPIS DZIAŁANIA:

Regulator monitoruje w czasie rzeczywistym moc generującą przez panele słoneczne i śledzi najwyższe wartości napięcia i prądu, umożliwiając systemowi ładowanie akumulatora z maksymalną mocą.

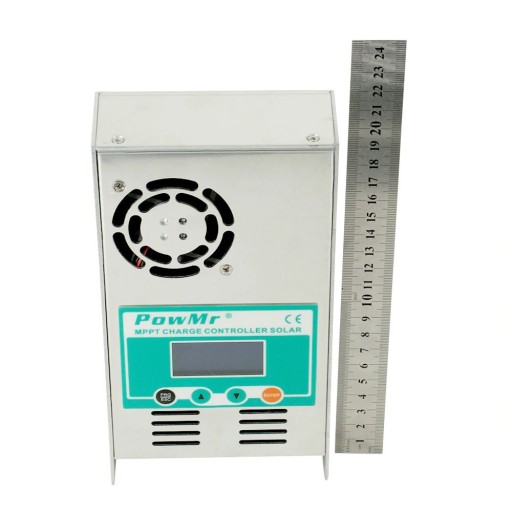

Regulator jest wyposażony w ekran LCD, na którym wyświetla aktualny stan pracy i parametry operacyjne. Operator może łatwo sprawdzać stan za pomocą przycisków i modyfikować parametry sterowania w celu dostosowania do różnych wymagań systemowych.

Można połączyć po dwa regulatory równolegle lub więcej, uzyskując podwojoną moc ładowania

np. dwa regulatory 60A połączone równolegle,  to w sumie 120A MPPT.

W takim wypadku należy zapewnić także większa pojemność akumulatorów.

Uwagi:

1. Zacisk wyjściowy regulatora służy wyłącznie do podłączenia oświetlenia (system 12 V mniej niż 60 W, 24 V / 36 V / 48 V mniej niż 100 W) w przeciwnym razie zostanie uszkodzony, także jeśli zostanie podłączony do innych odbiorników.
2. Wejście dla akumulatora nie ma zabezpieczenia przed odwrotną polaryzacją. Należy zwrócić szczególną uwagę przy podłączaniu.

ZASTOSOWANIE:

Efektywne ładowanie akumulatorów.

Zarządzanie procesem ładowania i rozładowania akumulatorów.

Produkt oferuje optymalną wysoką efektywność śledzenia MPPT.

Możliwość ładowania różnych typów akumulatorów, w tym akumulatorów żelowych, AGM, kwasowych akumulatorów otwartych, litowych baterii itp.

Kontroler jest wyposażony w ekran LCD, za pomocą którego użytkownicy mogą obserwować monitorować stan urządzenia i modyfikować parametry kontrolera.

Przeznaczony do profesjonalnych zastosowań, wymaga obsługi przez wykwalifikowane osoby. W przeciwieństwie do urządzeń domowych nie posiada niektórych zabezpieczeń przed "małpim rozumem", czyli nie jest głupoto odporny, ale za to jest tańszy.
