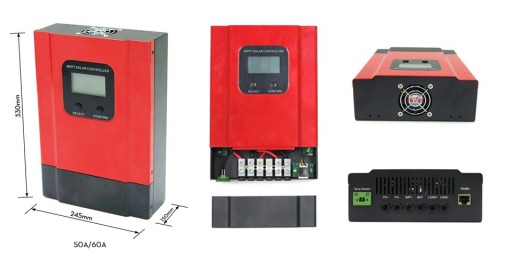

Контроллер солнечного контроллера 12-48 В MPPT для фотоэлектрических систем 150 В

48M40 SOLARNY REGULATOR KONTROLER ŁADOWANIA 40A, do różnych rodzajów paneli fotowoltaicznych i różnych akumulatorów.

W 100% prawdziwy kontroler MPPT.

Napięcie wejściowe DC nawet do 150V, wyjście 40A DC 12V, 24V, 48V z możliwością szerokiego zakresu ustawień. MPPT kontroler ładowania akumulatorów z wyświetlaczem LCD, ładowarka słoneczna eSMART3-40A

Regulator może współpracować z modułem WiFi lub RS485 w celu sterowania i prezentowania parametrów pracy zdalnie.

Czujnik temperatury jest w zestawie, natomiast moduł Wifi i/lub RS485/USB nie jest częścią tej oferty. Należy kupić osobno.

Jeśli nie jesteś pewien jak dobrać regulator ładowania przeczytaj załączoną na dole, w zakładce: "Dodatkowe informacje" instrukcję do regulatorów.

Seria eSmart3 to już trzecia generacja kontrolera eSmart mppt działa w połączeniu z funkcją generującą wysokiej wydajności konwersję, podświetlanego wyświetlacza LCD, trybu sterowania, wygodnego sposobu podłączenia, zaawansowanej struktury wewnętrznej itp., zoptymalizowała również następujące punkty:

A.  Zwiększa wszystkie rodzaje funkcji ochrony, aby były bardziej bezpieczne.

B.  Dodaje próbkowanie wyjścia, które ma być używane dla niezależnego badania obciążenia wyjściowego.

C.  Szersze napięcie wejściowe PV niż eSmart2, więc nadaje się do większej liczby rodzajów modułów PV

D.  Zmniejsza statyczne zużycie własne w trybie gotowości, oszczędność energii i prostota w przypadku małego systemu.

Wybierz eSmart3, najbardziej inteligentny regulator!

Regulator umożliwia sukcesywne zwiększanie mocy przez podłączanie kolejnych paneli i zwiększanie banku akumulatorów (napięcia od 12V do 48V z automatycznym wyborem) - zależnie od potrzeb

Regulator eSmart3 monitoruje moc wytwarzaną przez panele solarne oraz śledzi maksymalny punkt mocy (iloczyn napięcia i prądu) (U, I) w czasie rzeczywistym, ułatwiając systemowi PV ładowanie akumulatorów z maksymalną mocą. Regulator jest zaprojektowany do pracy w instalacjach off-grid (bez połączenia z siecią 230V), nadzorując prace paneli słonecznych, proces ładowania i rozładowywania akumulatorów oraz pracę podłączonych odbiorników.

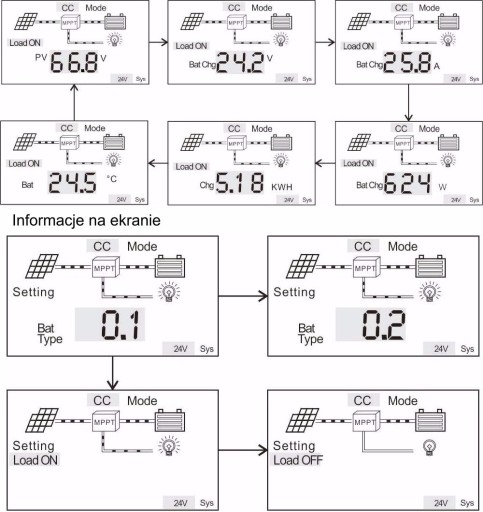

Regulator wyposażony jest w czytelny ekran LCD przedstawiający stan pracy systemu i parametry techniczne jak napięcie, prąd z paneli, wygenerowaną energię za wybrany okres, prąd i moc odbiorników i inne.

Wyposażony jest w komunikację przez port RS485 i zewnętrzną sondę temperatury. opcjonalnie możliwa jest też komunikacja poprzez protokół WiFi dla mobilnych urządzeń APP.

Dane techniczne

Model  40A        eSmart3-12V/24V/36V/48V-series

Tryb pracy                          MPPT(Maximum Power Point Tracking)

Efektywność MPPT                 >=99.5%

Napięcie akumulatorów               Automatycznie rozpoznawane

Charakterystyki wejściowe

PV Max. napięcie (VOC)              DC150V

Napięcie ochrony wejścia            DC150V

Maksymalna moc systemu PV

12V system        520W

24V system        1040W

36V system        1560W

48V system        2080W

Charakterystyki ładowania

Tryb ładowania MPPT(Maximum Power Point Tracking)

Algorytmy pracy:  3-Stanowy stałym prądem(szybkie ładowanie)-stałym napięciem-płynne ładowanie podtrzymujące

Wybór typu akumulatorów (Domyślnie jest Gel): Zasadowe, Kwasowe, Żelowe, AGM (inny rodzaj akumulatorów także może być zdefiniowany)

Znamionowe prąd ładowania     40A

Charakterystyka wyjścia

Napięcie wyjściowe        Określone na podstawie wybranych akumulatorów

Maksymalny prąd wyjścia             40A

Ustawienia portu wyjściowego: Załączony, Rozłączony, Sterowany napięciem PV, Czasowy, PV+czas

Wyświetlacz/Komunikaty LCD wyświetlacz/PC zdalnie przez (RS485):  typ akumulatorów, napięcie PV, napięcie ładowania, prąd ładowania, moc przetwarzana, temperatura

Inne parametry

Funkcje ochronne           Tak

Metoda chłodzenia        Wentylator

Wymiar opakowania  DxWxH(mm)  289*204*101

Waga netto (kg)               2.3

Waga brutto (kg)             2.8

Stopień ochrony              IP 25

Cechy

• Bardzo efektywny algorytm MPPT. Efektywność śledzenia MPPT ≥ 99,5%. Całkowita efektywność kontrolera aż do 98%
• Trzy tryby ładowania: ładowanie stałym max prądem (MPPT), ładowanie przy stałym napięciu, ładowanie spoczynkowe.
• Różne tryby pracy obciążenia: tryb ręczny ZAŁ i WYŁ, załączanie z kontrolą napięcia PV (włącznik zmierzchowy), tryb z dwoma stoperami naliczającymi czas, tryb z kontrolą oświetlenia i kontrolą czasu
• Użytkownik może wybrać typy akumulatorów: z płynnym elektrolitem (FLD), szczelne kwasowo-ołowiowe (SLD/AGM), żelowe (GEL), inne typy mogą być definiowane
• Najważniejsze informacje o systemie są wyświetlane na dynamicznym LCD. Są to m.innymi : typ systemu, napięcie wejściowe PV, prąd wejściowy PV, wyprodukowana energia energia dzienna/miesięczna/całkowita, typ akumulatora, napięcie akumulatora, prąd ładowania, prąd obciążenia
• Komunikacja RS485
• Deklaracje zgodności z Dyrektywami CE i RoHS

OPIS DZIAŁANIA

Elektronicznie regulowany proces ładowania:

ładowanie stałym max prądem (MPPT), ładowanie przy stałym napięciu, ładowanie spoczynkowe. Ładowanie wyrównawcze zwiększonym napięciem przeprowadzane raz na miesiąc (aktywujące możliwość uzyskania największej pojemności akumulatora). Zapewnia to wydłużenie czasu pomiędzy kolejnymi serwisami akumulatora

Zabezpieczenie przed nadmiernym rozładowaniem akumulatora

Prawdziwy algorytm MPPT do śledzenia maksymalnego punktu mocy z przetwornicą wysokiej częstotliwości

Pełne elektroniczne zabezpieczenie wejść i wyjść regulatora:

Zabezpieczenie przed zbyt wysokim napięciem modułu fotowoltaicznego

Zabezpieczenie przed odwrotną polaryzacją napięcia akumulatora lub modułu fotowoltaicznego

Zabezpieczenie przed przeciążeniem i zwarciem obciążenia

Automatyczna kompensacja temperatury

Opcjonalnie regulator może być wyposażony w adapter Bluetooth BT-1 [525132] zapewniającym bezprzewodową transmisję i przegląd danych w urządzeniach mobilnych

Regulator MPPT monitoruje moc wytwarzaną przez panele solarne oraz śledzi punkty maksymalnych wartości napięcia i prądu (U, I) w czasie rzeczywistym, umożliwiając systemowi solarnemu ładowanie akumulatora z maksymalną mocą. Regulator jest zaprojektowany do pracy w instalacjach solarnych typu off-grid, koordynując pracę panelu solarnego, proces ładowania i rozładowywania akumulatora oraz pracę obciążenia, funkcjonując jako kluczowy element kontroli nad instalacją solarną typu off-grid.

ZASTOSOWANIE:

Zaawansowany regulator ładowania do systemów zasilania panelami słonecznymi 40A,

optymalnie steruje procesem ładowania, chroni akumulator przed głębokim rozładowaniem.

Kontroler ten posiada funkcję czasowego sterownia oświetleniem po zmroku, światło słoneczne nie dociera do paneli słonecznych i włącznik uruchamia wyjście DC na określony okres czasu.
