Konwerter pętli prądowej 4-20mA

na napięcie 0-2,5V/3,3V/5V/10V/15V

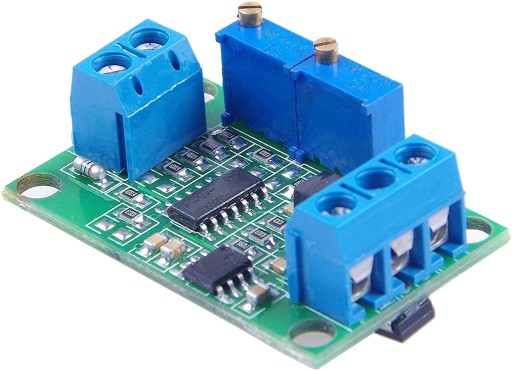

Moduł konwertera sygnału prądowego (pętli prądowej) z zakresu 4-20mA na sygnał napięciowy o wartości z zakresu 0-2,5V/3,3V/5V/10V/15V. Zmiana wartości prądu wejściowego jest proporcjonalna do wartości napięcia wyjściowego. Może być stosowany w PLC lub innych interfejsach przemysłowych. Przez dostosowywanie wartości prądu wejściowego sterujemy napięciem wyjściowym.  Urządzenie jest małe i łatwe do użycia w różnych miejscach. Moduł zbudowany w oparciu o wzmacniacz operacyjny LM324 i konwerter napięcia LMC7660. Można wykorzystać w celach serwisowych w automatyce przemysłowej, sterownikach PLC, do diagnozy i badania czujników. Konwerter adapter prąd-napięcie. Oferowany konwerter prąd napięcie może być także wykorzystany jako transmiter: w obwodach pętli prądowej transmisjach na większą odległość może nastąpić strata sygnału. Konwerter pozwala w ławty sposób przekształcić sygnał prądowy na sygnał napięciowy np. wprost do wejścia mikrokontrolera.

dane techniczne:

• konwerter prąd na napięcie - pętla prądowa na sygnał napięciowy
• napięcie zasilania: 7V do 35Vdc
• prąd wejściowy: 4 - 20mA
• napięcie wyjściowe:

  ► 0-2,5V

  ► 0-3,3V

  ► 0-5V

  ► 0-10V

  ► 0-15V

• 2 potencjometry do kalibracji zera i zakresu
• złącza: listwa zaciskowa do przykręcenia przewodów

  bez konieczności lutowania

• płytka drukowana dwustronna z metalizacją otworów
• wymiary : 33mm x 25mm

sposób podłączenia:

Iin Iout - zaciski  wejściowe pętli prądowej 4-20mA

Vcc Gnd - zaciski napięcia zasilania

Vout - wyjścia sygnału napięciowego
