Wtyk złącze kompresyjne F RG6 HQ na przewód

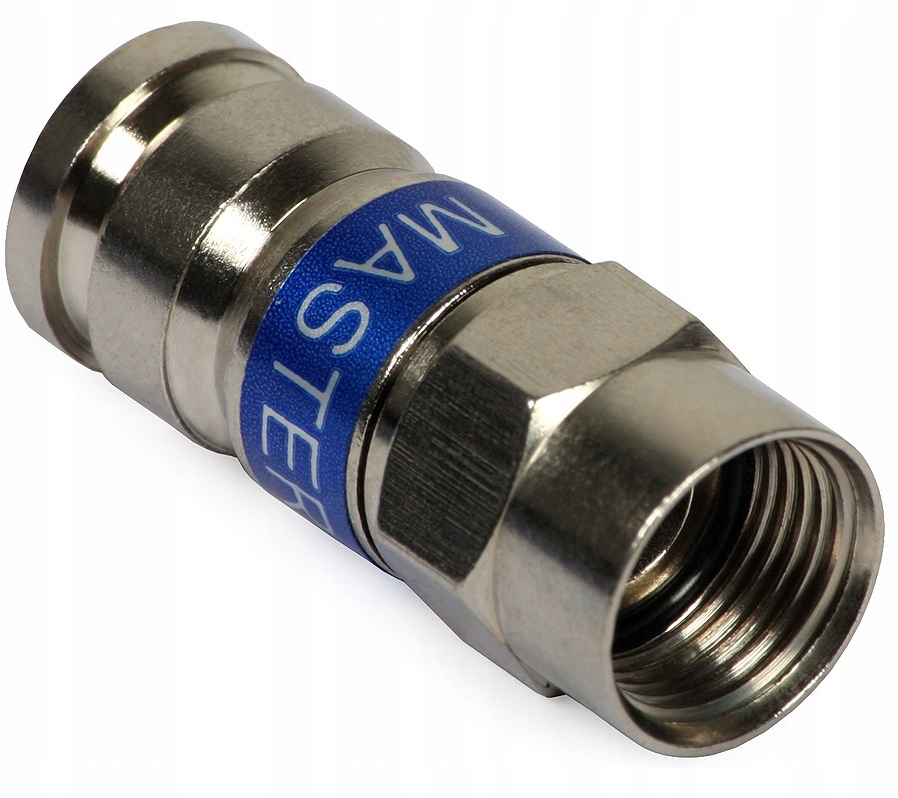

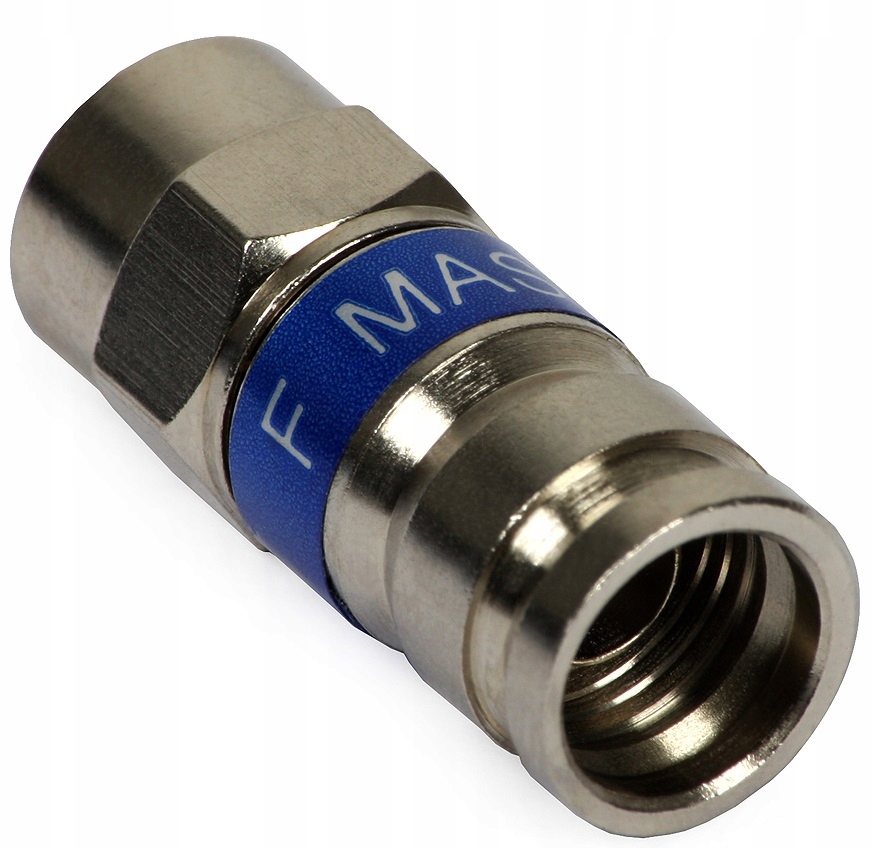

Złącze kompresyjne F 6 MASTER na przewód RG-6

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze F E80332 przeznaczone jest do kabli typu RG-6. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas. Złącze F 6 MASTER E80332 posiada bardzo precyzyjny gwint co sprawia, że nie występują tutaj powszechnie znane problemy z zakręcaniem złącza na gniazdo. Złącze F 6 MASTER E80332 dzięki zastosowaniu podwójnej kompresji dookolnej od strony kabla i uszczelce od strony złącza jest w pełni szczelne, co zabezpiecza urządzenia stosowane w instalacji przed wodą.

Cechy wyróżniające:

• szerokie pasmo pracy
• wodoszczelność połączenia złącza z kablem
• bardzo małe tłumienie w całym paśmie pracy
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu
• złącze stanowi monolit
• do przykręcania złącza do gniazda można stosować klucz 7/16"
• porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza

Materiał

• Podstawowy materiał złącza: Mosiądz 360
• Wykończenie złącza: Nikiel
• Uszczelka: Guma etylenopropylenowa

Wymiary fizyczne

• Średnica zewnętrzna: 10,8 mm
• Średnica wewnętrzna: 8,4 mm
• Średnia wewnętrznej tulei: 4,83 mm

Parametry techniczne:

• Nazwa: Złącze F
• Kod: E80332
• Impedancja [Ω]: 75
• Zakres częstotliwości [MHz]: 5-2400
• Typ złącza: F  proste
• Wielkość [mm]: 8.4
• Rodzaj montażu: kompresja wzdłużna
• Lutowane: NIE
• Montaż w obudowie: NIE
• Materiał: Mosiądz 360
• Montaż zewnętrzny: TAK
