Контроллер полива, программатор часов

GB6980C

wykonany z wysokiej jakości materiałów

Sterownik nawadniania elektroniczny

montaż na kran 1" lub 3/4"

Zdejmowany moduł elektroniczny dla ułatwienia programowania

renomowanej firmy GREENMILL

film jak przeprowadzić konserwację sterownika dostępny pod adresem

https://www.youtube.com/watch?time_continue=4&v=F8VIqDOUbvw&feature=emb_logo

Charakterystyka :

Do montażu zewnętrznego na kranach 1" lub 3/4".

Jednodrożny.

Obrotowa nakrętka do łatwego nakręcenia na kran.

Możliwość indywidualnego zaprogramowania nawodnienia: do 8 nawodnień dziennie na określony czas i dzień tygodnia.

Wbudowany filtr wejściowy.

Ciśnienie pracy: 1,4-6,9 bar, przepływ max. 900l/h.

Automatyczny lub manualny tryb pracy.

Zdejmowany moduł elektroniczny dla ułatwienia programowania. Odchylana pokrywka do ochrony panelu sterowania.

Zasilanie: bateria alkaliczna 9V. (nie dołączona do zestawu )

Wymiary około:

• szerokość 11 cm
• wysokość całkowita 15 cm
• grubość 11 cm

• Sterownik na okres zimowy należy zdemontować
• Urządzenie posiada pamięć programów przy wymianie baterii
• Średnica przyłącza: 3/4" lub 1"
• Elektroniczna regulacja
• Wyświetlacz LCD
• Zdejmowany moduł elektroniczny dla ułatwienia programowania
• Wysokiej jakości uszczelki
• Materiał: tworzywo ABS
• Długość działania na jednej baterii: do 6-mies.(uzależnione od temperatury zewnętrznej).

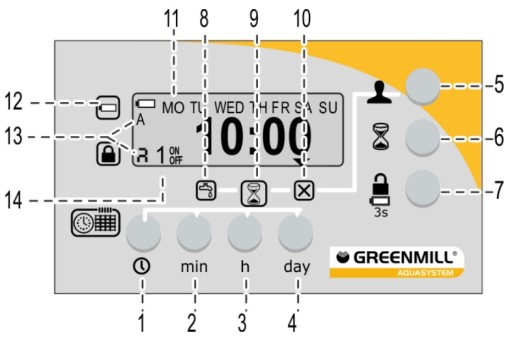

PROGRAM NAWADNIANIA opis przycisków sterujących

1. czas- używany do ustawienia bieżącego czasu lub powrotu do trybu wyświetlania zegara. Naciśnij i przytrzymaj jednocześnie przycisk czas wraz z przyciskami min lub h lub day.
2. min- do ustawienia minut bieżącego czasu i czasu startu/zatrzymania nawadniania. Naciśnięcie zwiększa czas o 1 minutę. Dla korekty aktualnego czasu zegarowego w minutach przycisku min używać przytrzymując jednocześnie przycisk czas!
3. h- do ustawienia bieżącej godziny bieżącego czasu i czasu startu/zatrzymania nawadniania. Naciśnięcie zwiększa czas o 1h. Dla korekty aktualnej godziny przycisku h używać przytrzymując jednocześnie przycisk czas!
4. day (dzień tygodnia)- do ustawienia bieżącego dnia tygodnia i dnia tygodnia w którym ma się odbyć nawadnianie MO-TU-WED-TH-FR-SASU (PON-WT-ŚR-CZW-PIĄ-SO-NIE). Naciśnięcie zwiększa o jeden dzień. Dla korekty aktualnego dnia tygodnia przycisku day używać przytrzymując jednocześnie przycisk czas!
5. man/auto- do wyboru pomiędzy trybem ręcznym: włączenia-wyłączenia nawadniania a domyślnym trybem automatycznym (wł/auto/wył).
6. program- do zmiany lub wprowadzenia programu nawadniania (ustawienia czas włączenia i wyłączenia każdego z 8 programów). UWAGA: programator pozostawiony w trybie programowania przez okres jednej minuty, powróci samoczynnie do trybu automatycznego.
7. blokada/reset statusu baterii- do usunięcia ustawień w trybie programowania lub do załączenia blokady panelu sterującego lub resetu wskaźnika wyczerpanej baterii. Naciśnięcie nie zeruje ustawień bieżącego czasu. Dla zablokowania przycisków panelu naciśnij i przytrzymaj przycisk przez okres co najmniej 3 sekund. Dla zwolnienia blokady naciśnij i przytrzymaj przycisk ponownie przez okres co najmniej 3 sekund (na wyświetlaczu pojawi się symbol kłódki i litera A- Rys.2 poz.13). TRYBY PRACY STEROWNIKA Wszystkie tryby mogą zostać przywołane przez naciśnięcie przycisku man/auto (rys.2 pozycja 5).
8. włączony- gdy wybrany, strzałka na wyświetlaczu wskazuje na oznaczenie „wł” na panelu (8). Zawór zostanie natychmiast otwarty ręcznie.
9. automatyczny- gdy wybrany, strzałka na wyświetlaczu wskazuje na oznaczenie „auto” na panelu (9). Sterownik nawadniania pozostaje w trybie pracy automatycznej i nawadnianie odbywa się zgodnie z planem ustawionym przez użytkownika. Jest to domyślny tryb pracy.
10. wyłączony- gdy wybrany, strzałka na wyświetlaczu wskazuje na oznaczenie „wył” na panelu (10). Zawór zostaje zamknięty, przepływ wody i nawadnianie nie odbywa się ani w trybie automatycznym ani w trybie ręcznym. WYŚWIETLANE SYMBOLE
11. Dzień tygodnia (w języku angielskim: MO-TU-WETH-FR-SA-SU odpowiada w języku polskim: PON-WT-ŚR-CZW-PIĄ-SOB-NIE)- wskazuje na bieżący dzień tygodnia w rybie automatycznym lub wybrany dzień nawadniania w trybie programowania.
12. bateria- pojawienie się symbolu baterii wskazuje na niski stan naładowania baterii. Należy najpierw sprawdzić poprawność połączenia styków baterii (dogiąć styki) lub bezzwłocznie wymienić baterię na nową! Przed założeniem nowej baterii zresetować sterownik (wyjąć baterię na 3 minuty lub użyć przycisku blokady naciskając go przez 3 sekundy- czynność powtórzyć w przypadku załączenia się blokady).
13. blokada („A” i kłódka)- wskazuje że przyciski są zabezpieczone przed zmianą programu, bieżącego czasu bądź ręcznego załączenia zaworu.
14. program (1-8)- wskazuje numer programu w trybie programowania oraz symbol pory startu lub zakończenia nawadniania ON-OFF.

Zdejmowany moduł elektroniczny dla ułatwienia programowania
