Ферритовый сердечник Amidon FT240-43

Rdzeń ferrytowy toroidalny z materiału 43

Wymiary 61 / 35,5 / 12,7 mm (+-0,5mm)

Doskonały rdzeń na baluny, transformatory antenowe w zakresie 1,8-30MHz

Wykonując Choke Balun zalecam nawijanie przewodem koncentrycznym teflonowym

np,: Rg316 do max500 wat; Rg142 ,RG303 do 1kw ; a więcej mocy przy podwójnym rdzeniu

AL(nH) 1050 ±5%

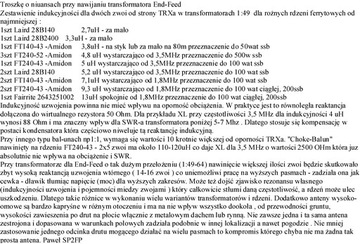

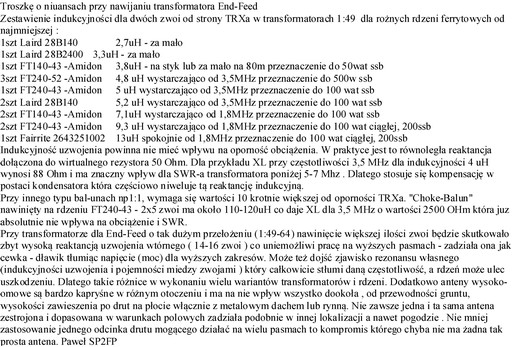

Indukcyjność 10 zwoi to około  100-105uH

Indukcyjność: jednego zwoju 1050nH ;

Przenikalność materiału 43 to ui=800

Rdzenie nowe, pochodzenie USA

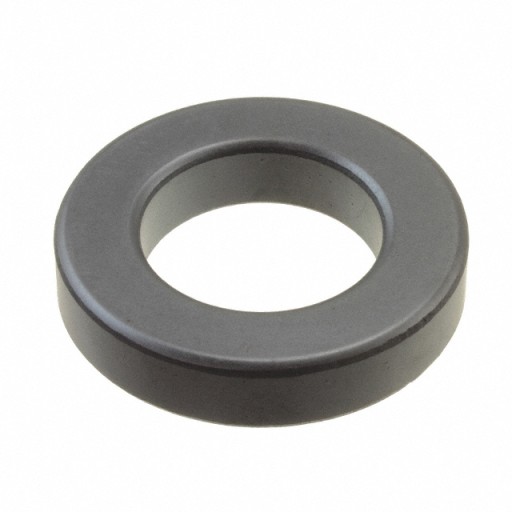

Zdjęcie pochodzi z katalogu Amidon Associates

Trzecie zdjęcie to wykres vna-SWR dla  transformatora 1:4 50/200 Ohm nawinięte 2x7 zwoi drut DNE1mm blisko siebie , nie skręcone, obciążenie rezystor smd 200 Ohm

Kolejne czwarte zdjęcie to transformator 1:9 wykonany tryfilarnie drut DNE 1mm pierwsze i drugie uzwojenie tak jak w układzie 1:4 blisko siebie aby  impedancja linii była bliska wartości 100 Ohm a trzecie uzwojenie między nimi aby utworzyło impedancję bliską 300 Ohm. Obciążenie to 440 Ohm smd.

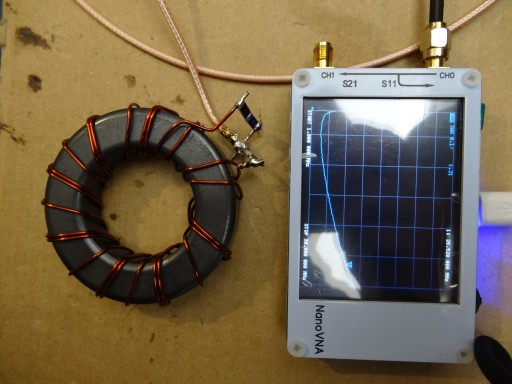

Ostatnie zdjęcie to wykonane trafo 1:9 z podpiętym VNA. Gotowe transformatory i analizator nie są przedmiotem sprzedaży.
