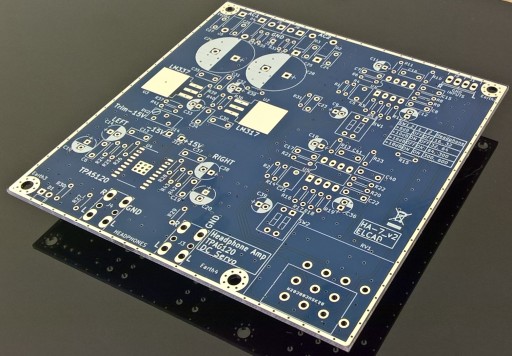

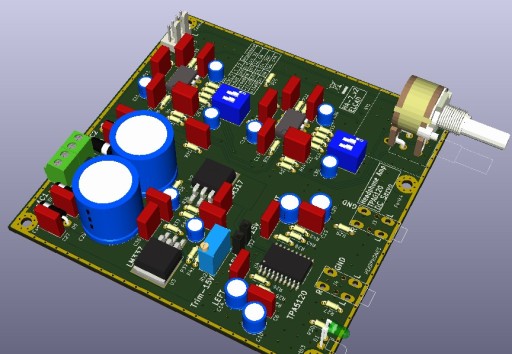

Płytka drukowana PCB - do wzmacniacza słuchawkowego na układach TPA6120 Texas Instruments z DC Servo

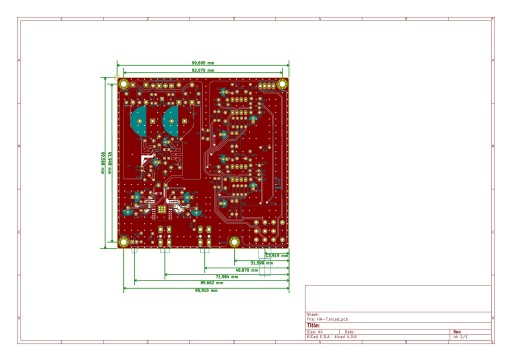

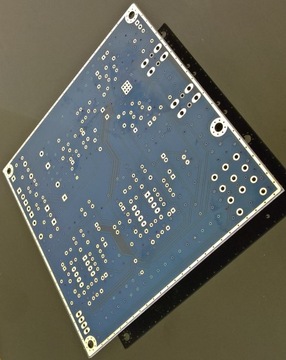

Płytka dwustronna, metalizacja otworów, soldermaska, wymiary płytki 100x100 mm.

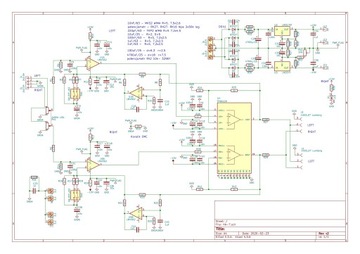

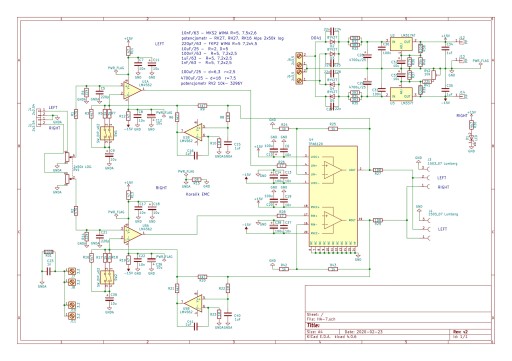

Do płytki dołączam schemat i listę materiałów (e-mail).

Rezystory przewlekane 0,4W.

Stabilizator -15V z regulacją napięcia w granicach +/-10% pozwalający ustawić symetrię napięć +/-15V.

Możliwość zamontowania potencjometru Alpls - duży (jak na zdjęciu) RK27, RH27 lub mały potencjometr RK16.

Wzmocnienie ustawiane za pomocą DIP-Switch pozwala uzyskać cztery stopnie wzmocnienia napięciowego. Pozwala to na optymalne wykorzystanie słuchawek o impedancji od 16 ohm do 600 ohm.

Układ pracy z DC Servo minimalizującym wartość składowej stałej na wyjściu do słuchawek.

Na płytce znajdują się dwa gniazda Jack 3,5 połączone równolegle.

Szumy są niesłyszalne, brak przydźwięków i brumów.

Układ należy zasilić z transformatora 2x15V o mocy od 10 VA, najlepiej 20-40VA.

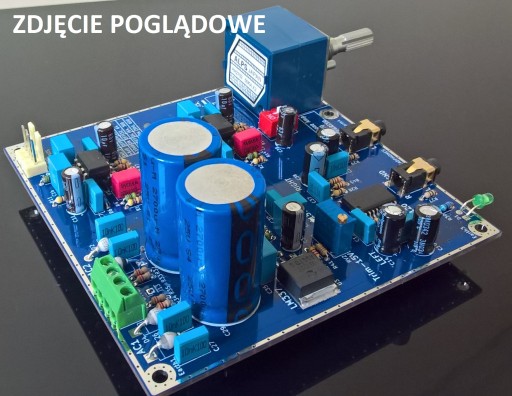

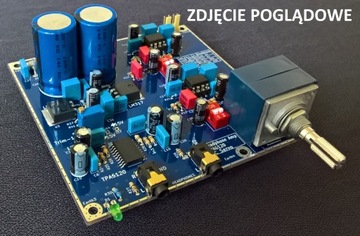

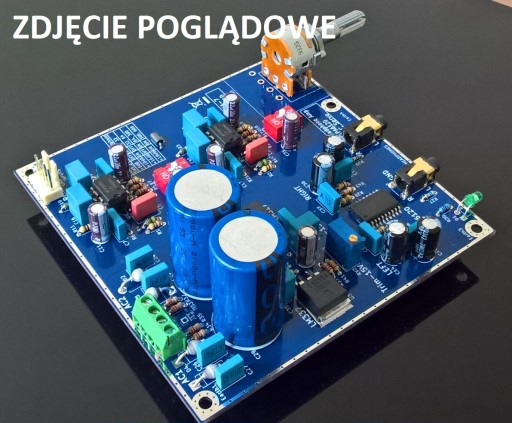

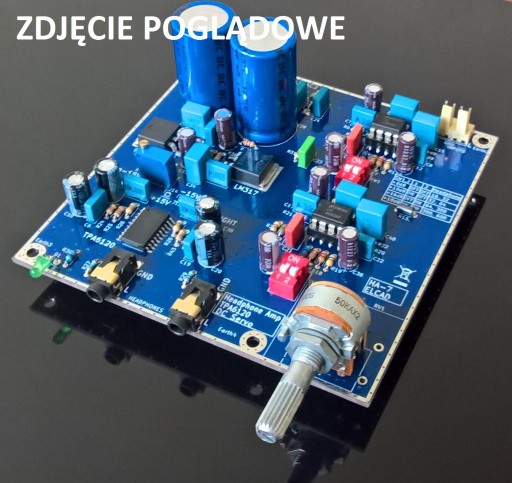

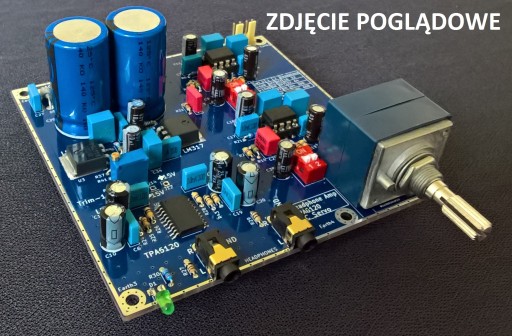

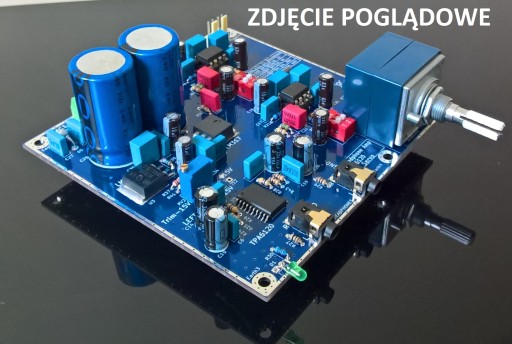

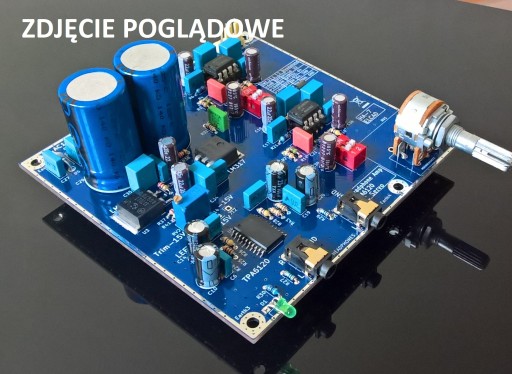

Zdjęcie nr 5-10, przedstawia zmontowaną płytkę, sprzedaję tylko samą płytkę bez elementów.

Płytka jest własnego projektu.
