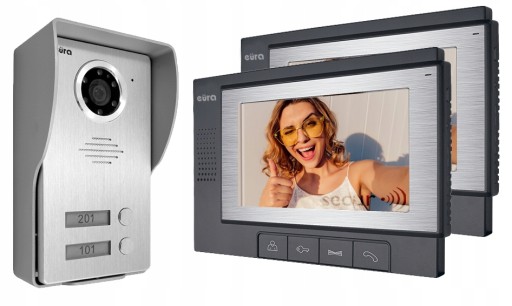

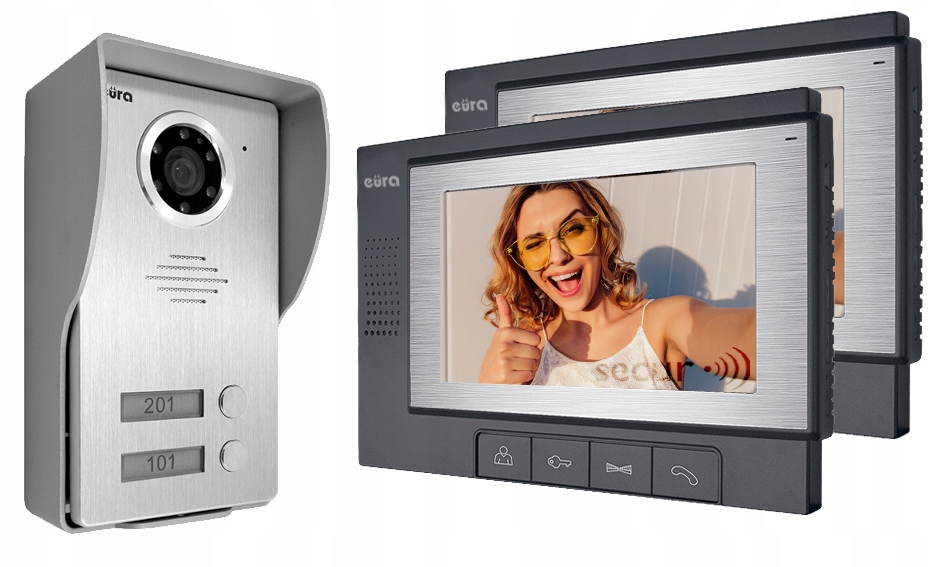

Wideodomofon 2-rodzinny PLUTON

- kaseta zewnętrzna z regulacją oka kamery, idealna na niestandardowy słupek, np. niski

- podświetlany wizytownik

- 2x monitor 7" LCD

- wszystkie funkcje wideodomofonu w formie niezawodnych klawiszy mechanicznych

- z pozycji monitora sterujemy furtką i bramą

MONITOR VDA-02A3

Kolorowy monitor z serii Eura Connect umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym, a 7” wyświetlacz LCD zapewnia znakomitą jakość obrazu. Ponadto posiada przycisk otwierania bramy, możliwość regulacji głośności oraz jakości obrazu. Urządzenie umożliwia wybór 1 z 16 melodii gongu.

Monitor VDA-02A3 sprzedawany jest wraz z zasilaczem 12 V DC.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 2
• Pobór mocy monitora - czuwanie / praca: 0,2 W / 5 W
• Typ ekranu: 7'', Kolor TFT-LCD
• Rozdzielczość ekranu: 480 × 234 px
• Rodzaje wyjść:
• Wyjście 1: 12V DC 350mA
• Wyjście 2: N.O. 1A/ 24V DC Max
• Ilość melodii gongu: 16
• Głośnomówiący: Tak
• Temperaturowy zakres pracy monitora: 0ºC ~ +30ºC
• Wymiary monitora (W x SZ x G): 160 x 240 x 17 mm
• Waga netto monitora: 460 g

KASETA ZEWNĘTRZNA VDA-23A3

Kaseta zewnętrzna z serii Eura Connect dedykowana jest do wszystkich wideodomofonów pracujących w systemie Eura Connect.

Dwulokatorska kaseta zewnętrzna z podświetlanym wizytownikiem wyposażona jest w 6 diod LED świecących na biało, co umożliwia dyskretny podgląd w nocy. Ponadto posiada możliwość regulacji położenia oka kamery, która zapewnia doskonałe parametry obrazu. Kaseta wykonana jest ze stopu aluminium co wraz z daszkiem ochronnym zapewnia jej odporność na niekorzystne warunki atmosferyczne.

Kaseta zewnętrzna VDA-23A3 jest odpowiednia do instalacji wideodomofonowych w małych budynkach mieszkalnych. Przeznaczona do montażu natynkowego.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 4
• Ilość obsługiwanych lokali: 2
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 0,06 W / 6 W
• Rozdzielczość obrazu: 700 TVL
• Kąt widzenia kamery w poziomie: 60°
• Typ przetwornika kamery: Kolor CMOS 1/4''
• Czas aktywacji rygla: 3 s
• Materiał obudowy: Aluminium
• Sposób montażu kasety zewn.: Natynkowy/Podtynkowy
• Regulacja położenia oka kamery: Tak
• Oświetlenie nocne: 6 diod LED (światło białe), z cz. zmierzchowym
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -18ºC ~ +45ºC
• Wymiary kasety zewn. (W x SZ x G): 200 x 112 x 50 mm
• Waga netto kasety: 700 g

Dane logistyczne:

• Wymiary opakowania (W x SZ x G): 205 x 125 x 65 mm
• Waga brutto opakowania: 830 g
• Typ opakowania: Karton

SPRAWDŹ JAK WYREGULOWAĆ OKO KAMERY

https://www.youtube.com/watch?v=gp5mtNcHWmM

NAJCZĘŚCIEJ ZADAWANE PYTANIA

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP65, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, zasilacz dołączony do zestawu zasila całość.

5. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
