Zestaw adapterów uniwersalnych

do programatorów

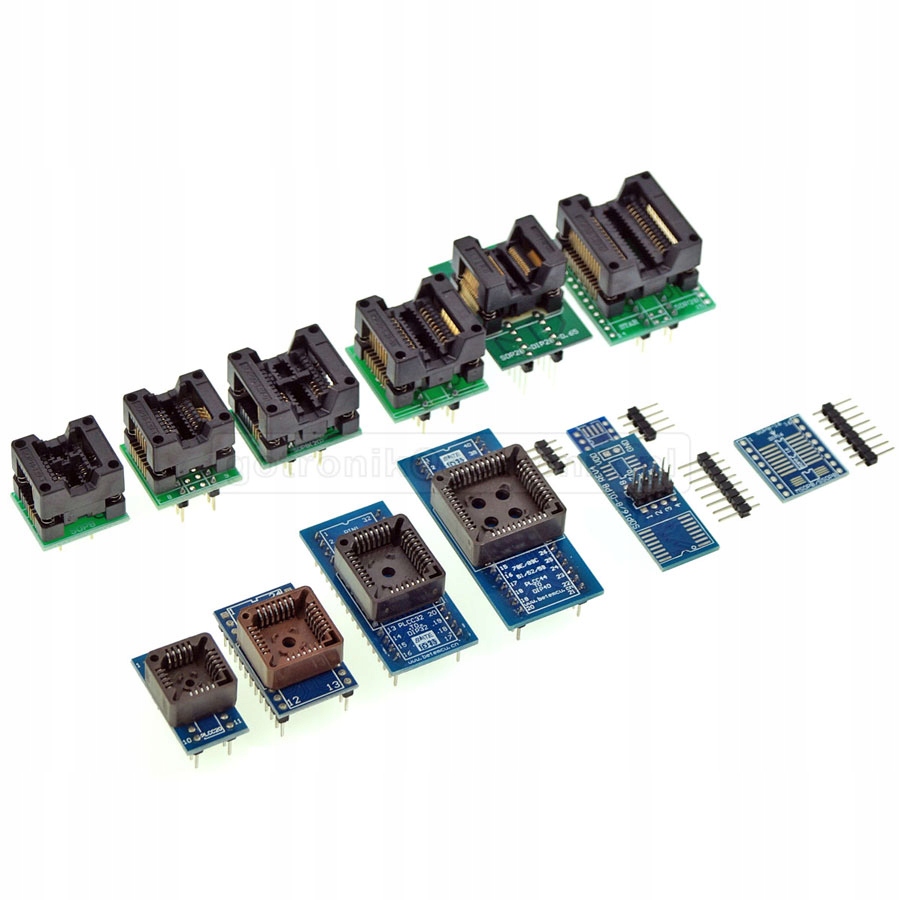

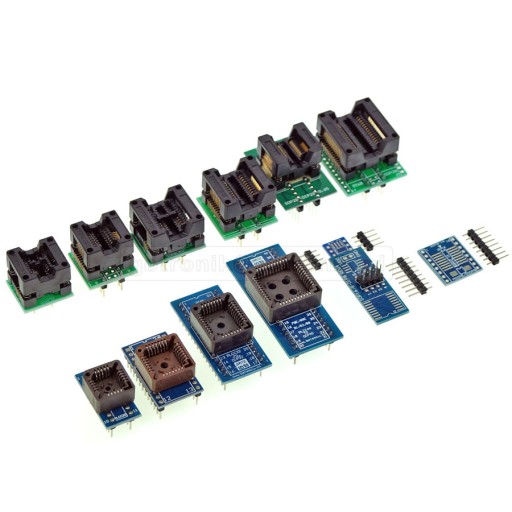

Promocyjny zestaw adapterów 13 uniwersalnych do wykorzystania z programatorami pamięci. W zestawie znajdują się adaptery dla obudów SMD, które najczęściej występują w elektronice. Adaptery rozszerzają możliwości standardowych programatorów o obsługę i programowanie układów w obudowach typu SMD. Każdy  uniwersalny programator pamięci jest wyposażony dwurzędową podstawkę zatrzaskową typu ZIF lub DIP o liczbie pinów od 32 do 48. Układ scalony w obudowie SMD np. PLCC, SO, SOP wkładamy odpowiednio do podstawki adaptera, a następnie adapter do podstawki programatora. Wszystkie adaptery są to uniwersalne i przeźroczyste patrząc od strony programatora. Promocyjny zestaw adapterów jest o wiele korzystniejszy w zakupie niż kupno osobno z każdej pozycji. Polecamy zakup wraz z uniwersalnymi programatorami typu: TL866/A/CS/II, Xeltek, EZP2010, SkyPro, SkyPro2.

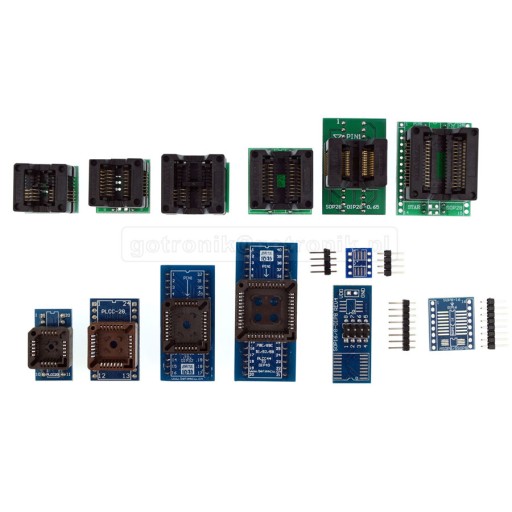

w skład zestawu wchodzi:

1. adapter SO8 na DIP8: podstawka zatrzaskowa ze złoconymi pinami SOP16-1.27-1 | raster układu SMD 1,27mm, szerokość 150mils | zastosowanie: pamięci 24Cxx, 93Cxx, itp.
2. adapter SO16 na DIP16: podstawka zatrzaskowa ze złoconymi pinami SOP16-1.27-1 | raster układu SMD 1,27mm, szerokość 150mils |

1. adapter SO8 na DIP8: podstawka zatrzaskowa ze złoconymi pinami SOP20-1.27-1 | raster układu SMD 1,27mm, szerokość 200mils | zastosowanie: pamięci szeregowe SPI, Bios itp.
2. adapter SO20 na DIP8: podstawka zatrzaskowa ze złoconymi pinami SOP20-1.27-1| raster układu SMD 1,27mm, szerokość 200mils |
3. adapter SOP28 na DIP28: podstawka zatrzaskowa ze złoconymi pinami OTS-28-0.65-01 | raster układu SMD 0,65mm, szerokość 6,40mm |
4. adapter SOP28 na DIP28: podstawka zatrzaskowa ze złoconymi pinami SOP28-1.27.01 | raster układu SMD 1,27mm, szerokość 300mils |
5. adapter PLCC20 na DIP20: podstawka standardowa PLCC20
6. adapter PLCC28 na DIP28: podstawka standardowa PLCC28
7. adapter PLCC32 na DIP32: podstawka standardowa PLCC32
8. adapter PLCC44 na DIP40: podstawka standardowa PLCC44
9. ISP Header 8 (połączenie klipsa pomiarowego z podstawką programatora) + dodatkowe pady do przylutowania układu SOP8 lub SOP16
10. adapter SO8 na DIP8 wersja do przylutowania układu (płytka drukowana + goldpin)

    strona "A" pod standardowy układ SO8 1.27mm 150mils

    strona "B" pod  układ TSO8 0.65mm

11. adapter SO16/ MSOP8 na DIP16 wersja do przylutowania układu (płytka drukowana + goldpin)
