Moduł odtwarzacza MP3 DY-SV17F

Moduł odtwarzacza DY-SV17F to ciekawa alternatywą dla innych układów dekoderów MP3 opartych na kartach MicroSD. W produkcie, zamiast karty na dane, zastosowano pamięć SPI Flash o rozmiarze 4MB. Mimo, że pojemność może nie spełniać oczekiwań wszystkich konstruktorów, jednak ze względu na swoje niewielkie wymiary oraz bardzo proste sterowanie, moduł ten stanowi ciekawą opcję dla projektów wymagających audio.

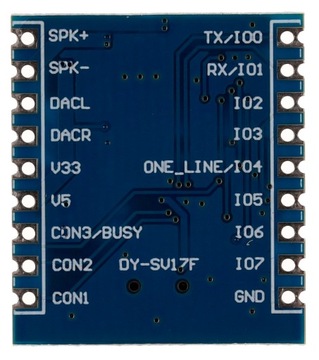

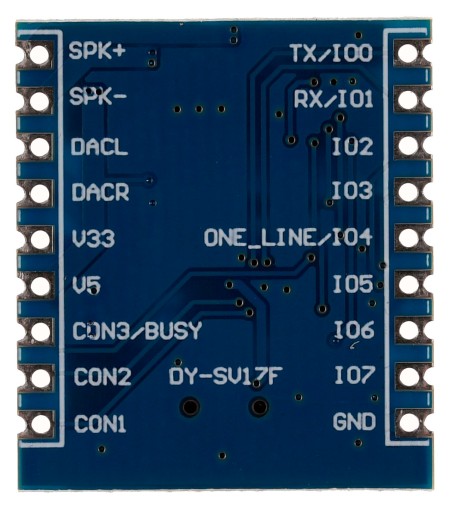

Obsługa modułu jest niezwykle prosta. DY-SV17F podłączony do naszego komputera poprzez port USB (MicroUSB) pojawi się w naszym systemie jako nowy dysk. Wystarczy tylko zmienić nazwę i skopiować wybrany plik (lub pliki) audio. Sam moduł może pracować w kilku trybach. Do ustawienia ich korzystamy z trzech pinów konfiguracyjnych CON1, CON2 oraz CON3 znajdujących się po prawej stronie złącza USB. Do dyspozycji mamy m.in.:

Tryb 1) CON1, CON2, CON3 podciągnięte do masy. Moduł zacznie grać utwór (1-255) zgodnie ze stanami logicznymi na pinach IO0-IO-7

Tryb 2) CON1, CON3 podciągnięte do masy, a CON2 do zasilania. Moduł zacznie grać utwór (1-8) w zależności który z pinów IO0-IO-7 zostanie podciągnięty do masy.

Tryb 3) CON1, CON2 podciągnięte do masy, a CON3 do zasilania. Moduł będzie pracował w trybie UART/OneLine i będziemy mogli kontrolować go poprzez wysyłanie komend na porcie szeregowym (9600 baud) lub sygnałem na pinie TXD.

Tryb 4) CON2 podciągnięte do masy, a CON1, CON3 do zasilania. Moduł będzie pracował w trybie odtwarzacza MP3, a piny IO-IO4 dadzą nam możliwość zmieniania utworu, regulacji głośności lub trybu odtwarzania.

Uwaga ! Piny konfiguracji CON1, CON2, CON3 powinny być podciągnięte do masy lub zasilania poprzez rezystor. Bezpośrednie połączenie może skutkować uszkodzeniem pinu lub modułu. Dodatkowo warto pamiętać, że logika pinów to 3,3V, a więc gdy chcemy kontrolować moduł z układu działającego na 5V, warto włączyć w szereg rezystor 1K (zwłaszcza na liniach RX/TX)

Na życzenie, możemy udostępnić dokumentację techniczną w języku angielskim oraz program do sterowania komendami UART (niestety w języku chińskim, lecz jego obsługa jest intuicyjna).

• Wymiary: 26 x 23 x 3mm

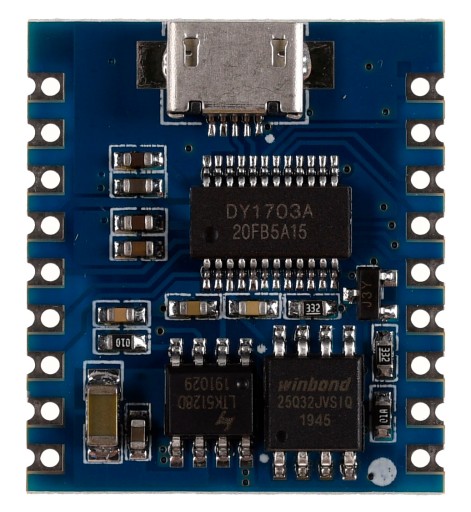

• Chip dekodujący: DY1703A
• Napięcie zasilania: 5 V
• Pamięć Flash: 32Mbit (4 MB)
• Zakres temperatur: -20°C  - 85°C
• Dekodowane formaty: MP3, WAV
• Częstotliwości próbkowania (KHz): 8 / 11,025 / 12/16 / 22,05 / 24 / 32 / 44,1 / 48
• SNR: 85dB
• DAC: 24-bit
• Złącze MicroUSB
• Możliwość montażu płytki w formacie SMT
• Sterowanie przez komendy UART lub magistralę OneLine
• Wbudowany wzmiacniacz 5 W klasy D (zalecany głośnik4 ? 3 ~ 5 W)
• Zintegrowany w chipie regulator 3,3V
