Czujnik poziomu cieczy bez dotykowy

Sensor wykrywa bez kontaktowo obecność cieczy w zbiorniku poprzez jego ścianę.

Dla prawidłowego działania czujnika należy pamiętać aby ścianka zbiornika nie była wykonana z metalu oraz jego grubość nie powinna przekraczać 8 mm.

Czujnik może także wykrywać obecność materiałów sypkich o dużej gęstości np. piasek, mąka itp.

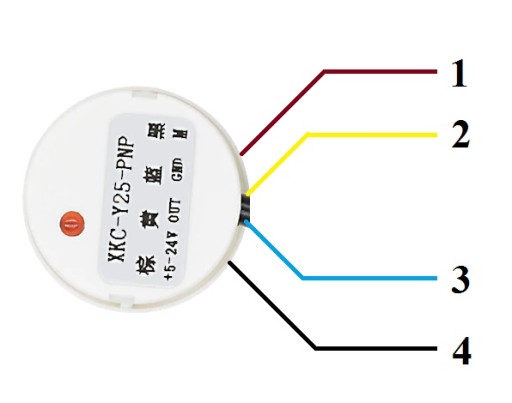

Opis podłczenia:

1. Brązowy, zasilanie +5-24VDC
2. Zółty, wyjście sygnału (GND, masa)
3. Niebieski, zasilanie GND (masa)
4. Czarny, mode (tryb pracy czujnika)

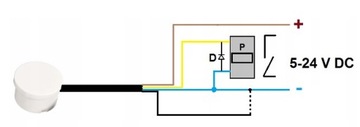

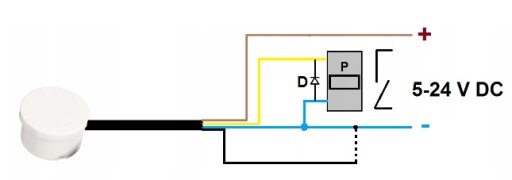

Przewód MODE służy do zmiany trybu pracy czujnika :

1. Jeśli przewód podłączony jest do masy (do przewodu niebieskiego) to gdy czujnik wykryje ciecz wyjście jest włączone (na przewodzie żółtym pojawia się masa).
2. Jeśli przewód nie jest podłączony do masy to wyjście działa odwrotnie tzn. wykrycie cieczy powoduje wyłączane wyjścia (na przewodzie żółtym znika masa)

Parametry techniczne:

• Napięcie zasilania 5-24VDC
• Pobór prądu do 50 mA
• Typ wyjścia NPN (zwraca mase)
• Długość przewodu ok 40 cm
• Temperatura pracy 0-50 C

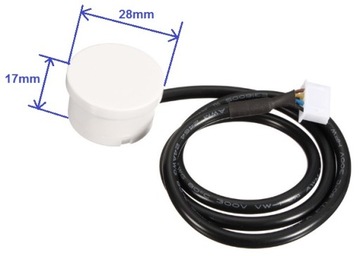

Wymiary:

• Średnica A=28 mm
• Wysokość B=17mm
• Waga ok 100 g

Zastosowanie:

• Wykrywanie cieczy
• Wykrywanie materiałów sypkich
