ZESTAW NAPĘD SIŁOWNIK CAME ATS 3M 3xPILOT LAMPA

MKOMPLETNY ZESTAW CAME ATS30AGM BRAMY DWUSKRZYDŁOWEJ DO 2x 3M ORAZ WADZE DO 2x 800 KG

WBUDOWANE W SIŁOWNIKACH OGRANICZNIKI RUCHU NA OTWARCIE ZAMKNIECIE (nie wymagają mocowania odbojników do podłoża)

Gotowy do samodzielnego montażu zestaw przeznaczonym do bram 2-skrzydłowych do 6 m (długość skrzydła do 3 m) oraz wadze do 2x 800 kg.

KOMPLETNY ZESTAW ZAWIERA:

• 2x Siłownik CAME ATS30AGM
• Centrala sterująca ZF1N
• Obudowa centrali
• Odbiornik radiowy CAME AF43SP
• 3x Pilot SPACE 433,92MHz, 2-kanałowy
• Komplet fotokomórek DIR10
• Wbudowane ograniczniki ruchu na otwarcie i zamknięcie
• Akcesoria montażowe
• Lampa sygnalizacyjna o zwiększonym zasięgu
• Klucze do ręcznego otwierania bramy
• Instrukcja montażu, obsługi w języku polskim
• Karta Gwarancyjna 24 miesiące

2 siłowniki CAME ATS30AGM

• wytrzymały silnik teleskopowy
• zaprojektowany z myślą o trwałości, wykonany z aluminium i stali
• uniwersalny i niezawodny
• do skrzydeł o długości do 3 metrów
• idealne zarządzanie ruchem
• zwalnianie ruchu i wykrywanie przeszkód dzięki enkoderowi
• cichy i płynny
• dzięki stożkowej przekładni zębatej
• zwężony kształt dzięki osiowemu silnikowi zębatemu

Funkcje centrali

• Pamięć umożliwiająca zastosowanie tych samych ustawień w różnych instalacjach
• Oznakowane kolorami listwy podłączeniowe
• Moduły pozwalające na rozszerzenie instalacji o dodatkowe opcje: CAME CONNECT (GSM, LAN, WIFI), Moduł oszczędzania energii

ATS ma wbudowane ograniczniki na otwieranie i zamykanie

OGRANICZNIKI ELEKTRONICZNE

Ruch bramy jest regulowany przez elektroniczne ograniczniki krańcowe o wysokiej precyzji. Napęd ATS pozwala zatem na pracę, również intensywną, bez przeciążania silnika, ponieważ zakres ruchu nie jest obsługiwany przez elementy mechaniczne. Regulacja mikrowyłącznika jest możliwa do wykonania w każdym momencie w bardzo szybki sposób, także po zainstalowaniu urządzenia, bez konieczności otwierania silnika. Wystarczy odkręcić pokrywę na końcu ramienia teleskopowego i regulować dwie śruby odpowiadające za ogranicznik krańcowy otwierania i zamykania.

Parametry techniczne:

• Stopień ochrony (IP): 54
• Zasilanie silnika (V): 230 AC
• Pobór prądu (A): 1
• Moc (W): 250
• Czas otwarcia do 90° (s): 20
• Cykli/godzinę: 20
• Siła ciągu (N): 400 ÷ 3000
• Temperatura pracy (°C): -20 ÷ +55
• Ochrona termiczna silnika (°C): 150

Zalety

Możliwość bezpiecznego zautomatyzowanie bramy dzięki wyrafinowanej elektronice sterującej; karta dla podłączenia akumulatorów awaryjnych w przypadku braku zasilania elektrycznego (opcja)

Centrala sterująca ZF1N

Centrala sterująca ZF1N przeznaczona jest do sterowania siłownikami z silnikiem jednofazowym 230Va.c./50÷60Hz o mocy do 300W z serii: KRONO, ATI, FERNI, FAST do bram jedno lub dwuskrzydłowych. Płyta sterująca jest zasilana napięciem 230Va.c./50÷60 Hz podanym na zaciski "L1-L2" i jest zabezpieczona bezpiecznikiem sieciowym 5 A. Na zaciskach "10-11" jest podawane napięcie 24Va.c. do zasilania akcesoriów, których łączny pobór mocy nie może przekraczać 20W.

Oferta dotyczy płyty elektroniki z transformatorem i obudową.

Bezpieczeństwo:

• Urządzenia bezpieczeństwa mogą zostać podłączone i nastawione na:
• Ponowne otwarcie w fazie zamykania (zaciski 2-C1). Wykrycie przez fotokomórki przeszkody podczas fazy zamykania bramy, powoduje odwrócenie kierunku ruchu i całkowite otwarcie bramy.
• Przycisk "STOP" (2-1). Zatrzymuje bramę, anuluje cykl automatycznego zamykania. Aby ponownie uruchomić bramę należy posłużyć się pilotem lub przyciskiem "2-7"

Funkcje:

• Automatyczne zamykanie (T.C.A.). Czas automatycznego zamykania aktywuje się automatycznie z końcem cyklu otwierania. Czas automatycznego zamykania jest jednak podporządkowany działaniu ewentualnego osprzętu bezpieczeństwa podłączonego do zacisków "2-C1" i jest anulowany przez impuls "STOP" (zaciski "2-1") lub w razie braku energii elektrycznej.
• Elektrozamek. 12V / 15W zacisk "ES-ES", np. LOCK 81 lub LOCK82 firmy CAME
• Sygnalizacja "BRAMA OTWARTA". 24V/3W zaciski "10-5", sygnalizuje że brama nie wykonała pełnego cyklu zamykania.

Sterowanie:

• Krok po kroku (otwórz-stop-zamknij) przyciskiem "2-7" oraz pilotem.
• Rewersyjne (otwórz-zamknij) Przyciskiem "2-7" oraz pilotem.
• TOTMAN (operator obecny), bramę możemy otworzyć lub zamknąć tylko kiedy jest wciśnięty przycisk podłączony do zacisków "2-7". Funkcja ta aktywowana jest kiedy regulator T.L. (czas pracy) jest ustawiony na minimum.

Fotokomórki DIR 10

Dir jest nową “zsynchronizowaną” fotokomórką na podczerwień, której zasięg wynosi 10 m. Oznacza się prostym montażem, jest przeznaczony do instalacji zewnętrznej lub podtynkowej. W skład gamy produktów wchodzi także kolumna o podwójnej wysokości przeznaczona do instalacji w strefach przejazdu samochodów ciężarowych. Wśród akcesoriów znajduje się także dedykowana obudowa z profilem antyudrzeniowym, wykonana ze stopu aluminiowego

• Stopień zabezpieczenia: IP54
• Zasięg: do 10 metrów
• Zasilanie: 12-24 V AC/ V DC
• Wymiary: 46 x 108 x 23 mm
• Obciążenie wyjścia: 1A, 24V
• Pobór prądu: 60 mA (24 VAC)
• Temperatura pracy: -20º do 55ºC
• Materiał: ABS - poliwęglan

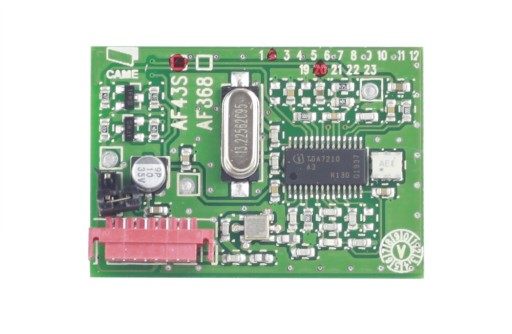

Odbiornik radiowy AF43SP

Sterowanie radiowe 433,92 MHz.

2 kanałowy odbiornik. Stosowana wyłącznie w płytach i centralach sterujących CAME.

Zmiennokodowy pilot Came Space SP2 charakteryzuje się niezwykle wysokim stopniem bezpieczeństwa (ponad 4 biliony możliwych kombinacji dzięki funkcji kodu zmiennego), bezawaryjną pracą, precyzyjnym wykonaniem z wysokiej jakości materiałów oraz bezbłędną niezawodnością. Dzięki niewielkim rozmiarom i lekkiej wadze, urządzenie doskonale leży w dłoni i umożliwia komfortowe użytkowanie.

Akcesoria:

• Uchwyty montażowe
• Zabezpieczenie antykorozyjne: Ocynk
• Mocowanie nie wymagające spawania

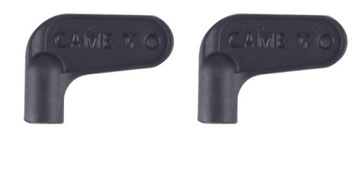

2 x kluczyk do ręcznego otwierania bramy

• w razie przerwy w dostawie energii elektrycznej

Lampa sygnalizacyjna FORCE CRYSTAL

Gustowny design, uniwersalna lampa ostrzegawcza LED .

• Lampa przeznaczona jest do stosowania w układach, które same nie sterują pulsowaniem światła, jak również w układach które same sterują światłem.
• Wbudowana antena zwiększająca zasięg pilotów
• Podstawa montażowa umożliwiająca również montaż do płaszczyzny pionowej
• Kierunek świecenia 360 stopni
• Tryb pracy:  świecenie ciągłe/świecenie pulsacyjne
• Częstotliwość pulsowania światła: 1 Hz/0 Hz (60 błysków na minutę/światło ciągłe)
• Podbór mocy (przy świeceniu ciągłym): 2,5 W

ZAKRES ZASTOSOWANIA

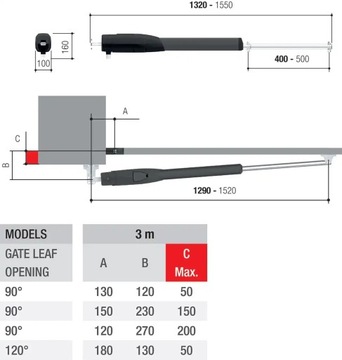

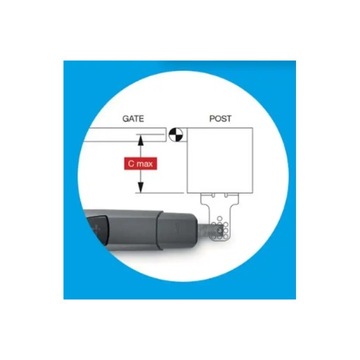

Rozwiązanie do zastosowań w domach jednorodzinnych i wspólnotach mieszkaniowych na kolumnach z C maks. do 200 mm

KARTA GWARANCYJNA

• 24 miesiące
• Polska dystrybucja

ATS TO ZESTAW AUTOMATYKI RENOMOWANEJ MARKI CAME DO BRAM DWUSKRZYDŁOWYCH O SKRZYDŁACH DŁUGOŚCI DO 3 METRÓW KAŻDE SKRZYDŁO

ZESTAW JEST KOMPLETNY I GOTOWY DO MONTAŻU
