Дымоходная система RAUCH 4 м дымоходная система fi 180

System: System kominowy RAUCH STANDARD

Wysokość [m]: 4.00

Średnica [mm]: 180

Wentylacja [szt.]: 0

Długość [cm]: 36

Szerokość [cm]: 36

SYSTEM RAUCH STANDARD

to nowoczesny, nieizolowany system kominowy, przeznaczony do odprowadzania spalin suchych, który idealnie współpracuje z urządzeniami grzewczymi, gdzie temperatura spalin jest wyższa niż 200°C i nie występuje zjawisko skraplania się. Do takich urządzeń zalicza sie kominki bez płaszcza wodnego oraz kotły na paliwa stałe drewno, węgiel, brykiet.

Nie zaleca się stosowania do urządzeń grzewczych opalanych miałem oraz kominków z płaszczem wodnym. W tym przypadku należy zastosować system RAUCH UNIWERSAL.

Montaż systemu RAUCH STANDARD może być wyłącznie wewnątrz budynku, możliwość montażu na zewnątrz tylko po zastosowaniu izolacji.

W systemie tym zostały zastosowane najwyższej jakości żaroodporne niemieckie wkłady ceramiczne, odpowiadające wymaganiom normy EN 1457-1, EN 1457-2, które zapewniają możliwość odprowadzenia spalin do 600°C (klasa T600), są one odporne na pożar sadzy do 1000°C. Każdy element oznaczony jest normą A1N1. Odporność na działanie kondensatu(D3) oraz na ścieranie (≤ 0,03kg/m³ ), wytrzymałość na ściskanie (≥ 10MN/m² ) i wyjątkowo gładka powierzchnia wewnętrzna zapewniają właściwy ciąg przez cały okres użytkowania oraz zmniejszają możliwość gromadzenia się sadzy na ściankach przewodu kominowego.

System kominowy RAUCH STANDARD posiada europejski certyfikat CE zgodny z normą EN 13063-1.

Obudową komina są pustaki keramzytobetonowe, wykonane zgodnie z normą EN:12446. Posiadają one system kanałów przewietrzających wkład ceramiczny oraz wełnę izolacyjną w kominie. Dzięki zastosowaniu systemu otworów w pustakach istnieje możliwość dozbrojenia komina ponad dachem !!!

Wysokość każdego pustaka wynosi 33 cm i jest taka sama jak wysokość rury ceramicznej  Do wybudowania 1 metra komina zużywa się 3 szt, łączone zaprawą cementowo-wapienną bez konieczności stosowania wysokich spoin jak w przypadku pustaków  o wysokości 24 cm co ułatwia murowanie oraz montaż  Przewagą pustaków o wysokości 33cm jest to że ścinki są równe  Wszystkie pustaki zgodne są z normą EN12446.

Komin RAUCH STANDARD posiada wszystkie niezbędne elementy do jego montażu, które zostały wyszczególnione na schemacie.

1. Nasada komina stożek(dyfuzor) ze stali kwasoodpornej
2. Pustaki keramzytobetonowe (obudowa komina) w klasie LB5
3. Rury ceramiczne (w klasie A1N1 T600)
4. Trójnik ceramiczny (do podłączenia pieca)
5. Wyczystka ceramiczna
6. Podstawa komina
7. Czapa betonowa
8. Wełna stabilizacyjna w postaci klinów
9. Klej do łączenia elementów ceramicznych
10. Płyta czołowa z wełny
11. Sznur dylatacyjny
12. Drzwiczki kominowe izolowane
13. Kratka nawiewno-wywiewna

(1) NASADA KOMINOWA STOŻEK (DYFUZOR) ze stali kwasoodpornej, chromoniklowanej. Główną zaletą tego elementu jest zabezpieczenie wełny izolacyjnej przed warunkami atmosferycznymi oraz stanowi estetyczne zakończenie komina.

(2) PUSTAKI KERAMZYTOBETONOWE charakteryzują się wysoką trwałością oraz ognio i mrozoodpornością. Każdy z pustaków posiada system kanałów przewietrzających wkład ceramiczny i wełnę w kominie oraz otwory umożliwiające dozbrojenie w przypadku, gdyby było to zalecane z powodu wysokości ponad dachem. W tym celu możemy użyć pręty żebrowane o maksymalnej średnicy fi 12mm lub pręty gwintowane, skręcane m 8, a następnie zalać rzadkim betonem. Wysokość każdego pustaka wynosi 33 cm i jest taka sama jak wysokość rury ceramicznej  Do wybudowania 1 metra komina zużywa się 3 szt, łączone zaprawą cementowo-wapienną bez konieczności stosowania wysokich spoin jak w przypadku pustaków  o wysokości 24 cm co ułatwia murowanie oraz montaż  Przewagą pustaków o wysokości 33cm jest to że ścinki są równe  Wszystkie pustaki zgodne są z normą EN12446.

Elementy ceramiczne jednego z największych, niemieckich producentów odpowiadają wymaganiom normy EN 1457-1, EN 1457-2, EN 1457-3, A1N1(T600, N1, D3), zapewniają możliwość odprowadzenia spalin w temp. od 60 do 600°C, są odporne na pożar sadzy. Wysoka odporność na ścieranie (≤ 0,03kg/m³ ), wytrzymałość na ściskanie (≥ 10MN/m² ) oraz wyjątkowo gładka powierzchnia wewnętrzna zapewniają właściwy ciąg przez cały okres użytkowania oraz zmniejszają możliwość gromadzenia się sadzy na ściankach przewodu kominowego. Wkłady ceramiczne wykonane są z prasowanej pod ciśnieniem ceramiki szamotowej, wypalanej w temperaturze 1200 °C, co powoduje, że ma ona wyjątkowo gładką, nienasiąkliwą powierzchnię.

RURY CERAMICZNE (3) tzw. przewody kominowe,

TRÓJNIK (4) do podłączenia komina z urządzeniem grzewczym pod kątem 90° (możliwość zamiany na trójnik 45°za dopłatą),

WYCZYSTKA (5) umożliwiająca czyszczenie komina,

PODSTAWA KOMINA (6) – w formie misy.

System zawiera zbrojoną, (7) BETONOWĄ PŁYTĘ PRZYKRYWAJĄCĄ, zapewniającą swobodny ruch ceramiki podczas eksploatacji. Zabezpiecza ona komin przed warunkami atmosferycznymi, łącznie z kanałami wentylacyjnymi, w zależności od konfiguracji komina.

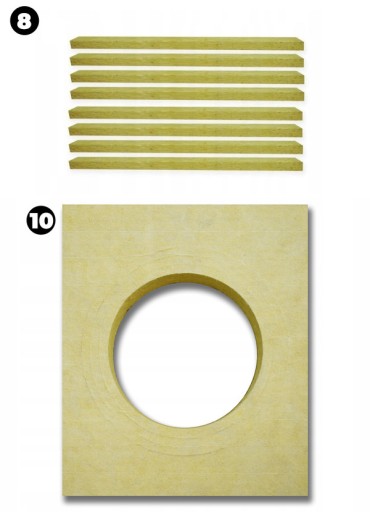

(8) WEŁNA STABILIZACYJNA odpowiada normie EN 14303:2009+A1:2013, jest nienasiąkliwa dzięki impregnacji olejem mineralnym, ognioodporna. Występuje w postaci pasów, których zadaniem jest stabilizacja wkładu ceramicznego w pustaku.

(10) PŁYTA CZOŁOWA – wykonana z niepalnej, hydrofobizowanej wełny mineralnej. Jej zadaniem jest zniwelowanie naprężeń, które mogą powstać podczas pracy komina. Stanowi również uszczelnienie otworu w pustakach kominowych w miejscu podłączenia kotła do komina.

(9) KLEJ stosowany przez producenta wyżej wymienionej ceramiki gwarantuje mocne żaro i kwasoodporne połączenie.

(11) SZNUR DYLATACYJNY – stosowany do podłączenia komina z urządzeniem grzewczym.

Wysokiej jakości izolowane wełną (12) DRZWICZKI KOMINOWE Z KLUCZYKIEM, niemieckiego producenta, gwarantują bezpieczeństwo oraz szczelność przewodu kominowego.

(13) KWASOODPORNA KRATKA NAWIEWNO-WYWIEWNA służy do przewietrzania kanału z wełną.
