Дымоходная система RAUCH Дымоход 7 м для системы 200+80

System: System kominowy RAUCH DUO UNIWERSAL

Wysokość [m]: 7.00

Średnica [mm]: 200+80

Wentylacja [szt.]: 1

Długość [cm]: 55

Szerokość [cm]: 36

RAUCH DUO UNIWERSAL

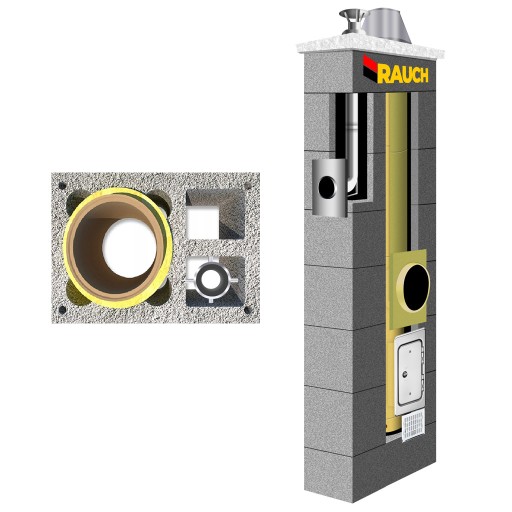

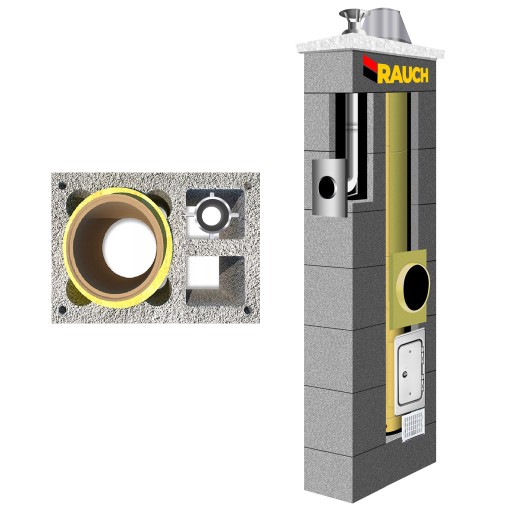

System RAUCH DUO UNIWERSAL to ekonomiczne rozwiązanie łączące w jednej obudowie keramzytobetonowej dwa niezależne systemy kominowe.

System stalowy, powietrzno-spalinowy służy do odprowadzenia spalin z nowoczesnych kotłów kondensacyjnych z zamknięta komorą spalania opalanych gazem lub olejem opałowym. Pracuje w temperaturach do 200°C, odporny na działanie kondensatu.

Zastosowane zostały w nim najwyższej jakości stalowe, nierdzewne rury kwasoodporne o grubości 0,6 mm i średnicy Ø 80mm w gatunku 1.4404. Łączone są one w zestaw kominowy dzięki odpowiednio przygotowanym kielichowym końcówkom z uszczelkami, umożliwiającym swobodną termiczną dylatację wkładu oraz gwarantującym jego szczelność I odporność na występujące w spalinach kwasy.

Podłączenie do kotła oraz górne zakończenie czerpnią powietrza są o średnicy Ø 125/80 mm. Powstający w kominie kondensat w całości odprowadzany jest do kotła (z którego przez odpowiedni kanał trafia do systemu kanalizacji) w celu dalszego odzysku ciepła, co wpływa na poprawę sprawności urządzenia grzewczego. Powietrze zasilające komorę spalania, doprowadzane jest poprzez obudowę komina, w kierunku przeciwnym do gazów spalinowych. Dzięki temu jest ono ogrzewane co ogranicza straty energii, a jednocześnie zwiększenie sprawność podłączonego urządzenia grzewczego. Zalecana wysokość przyłącza kotła wynosi 2,0 m.

System ceramiczny, izolowany służy do odprowadzenia spalin z kotłów na każdy rodzaj paliw stałych, eko groszek, miał, drewno, węgiel, brykiet, pellet, a także z kominków tradycyjnych oraz z płaszczem wodnym. Pracuje w temperaturach od 60 do 600°C, odporny na pożar sadzy i działanie kondensatu.

Zastosowanie hydrofobizowanej wełny na całym obwodzie i wysokości wkładu ceramicznego powoduje, że szybko wytwarza odpowiedni ciąg kominowy oraz zapobiega powstawaniu zjawiska kondensacji(skraplania się) spalin w kominie.

W systemie tym zostały zastosowane najwyższej jakości żaroodporne niemieckie wkłady ceramiczne, odpowiadające wymaganiom normy EN 1457-1, EN 1457-2, które zapewniają możliwość odprowadzenia spalin do 600°C (klasa T600), są one odporne na pożar sadzy do 1000°C. Każdy element oznaczony jest normą A1N1. Odporność na działanie kondensatu(D3) oraz na ścieranie (≤ 0,03kg/m³ ), wytrzymałość na ściskanie (≥ 10MN/m² ) i wyjątkowo gładka powierzchnia wewnętrzna zapewniają właściwy ciąg przez cały okres użytkowania oraz zmniejszają możliwość gromadzenia się sadzy na ściankach przewodu kominowego. Pozwala to udzielić 30 letniej gwarancji.

Zaletą systemu RAUCH DUO UNIWERSAL jest możliwość podłączenia dwóch niezależnych kotłów do jednego dwuciągowego komina, co jest ekonomiczne i pozwala na oszczędność powierzchni oraz umożliwia wybór sposobu ogrzewania w późniejszym etapie.

System odporny jest na działanie kwasów i pożar sadzy.

Posiada certyfikat CE na zgodność z normą EN 13063-1, EN 13063-2, EN 14989-2.

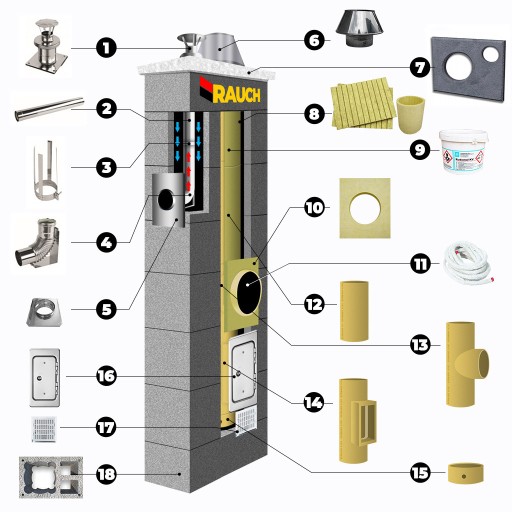

1. Kompletne kwasoodporne zakończenie górne z płytą kominową z wyrzutem spalin Ø 80mm i czerpnią powietrza Ø 125mm zakończone daszkiem
2. Rura prosta Ø 80mm o długości 1000mm
3. Obejma centrująca
4. Kolano 87o z podporą
5. Płyta czołowa kwasoodporna Ø 125mm (przyłącze powietrza)
6. Nasada komina stożek(dyfuzor) ze stali kwasoodpornej
7. Czapa betonowa
8. Wełna izolacyjna
9. Klej do łączenia elementów ceramicznych
10. Płyta czołowa z wełny
11. Sznur dylatacyjny
12. Rury ceramiczne (w klasie A1N1 T600)
13. Trójnik ceramiczny (do podłączenia pieca)
14. Wyczystka ceramiczna
15. Odskraplacz ceramiczny(misa do odprowadzenia kondensatu)
16. Drzwiczki kominowe izolowane
17. Kratka nawiewno-wywiewna
18. Pustaki keramzytobetonowe (obudowa komina) w klasie LB5

(1) KOMPLETNE KWASOODPORNE ZAKOŃCZENIE GÓRNE z płytą kominową z wyrzutem spalin Ø 80mm i czerpnią powietrza Ø 125mm zakończone daszkiem.

Wysokiej jakości stalowe, (2) NIERDZEWNE RURY KWASOODPORNE do odprowadzenia spalin o średnicy Ø 80mm i długości 1000mm i 500mm w zależności od wysokości komina, o grubości 0,6 mm w gatunku 1.4404. We wszystkich połączeniach zastosowane są uszczelki silikonowe, które mają za zadanie utrzymanie odpowiedniego nadciśnienia i zapobiegają ewentualnemu wyciekowi kondensatu. Bardzo istotne jest aby system kominowy był tak zmontowany aby kondensat swobodnie spływał a nie zalegał np. w uszczelkach.

(3) OBEJMY KWASOODPORNE służą do centrowania i stabilizowania wkładu w obudowie komina.

(4) KOLANO KWASOODPORNE 87stopni z podporą. Służy do odprowadzania spalin z kotłów kondensacyjnych , jest uniwersalnym rozwiązaniem do wszystkich modeli kotłów dostępnych na naszym rynku.

(5) PŁYTA CZOŁOWA KWASOODPORNA Ø 125 (przyłącze powietrza).

(6) NASADA KOMINOWA STOŻEK (DYFUZOR) ze stali kwasoodpornej, chromoniklowanej. Główną zaletą tego elementu jest zabezpieczenie wełny izolacyjnej przed warunkami atmosferycznymi oraz stanowi estetyczne zakończenie komina.

System zawiera zbrojoną, (7) BETONOWĄ PŁYTĘ PRZYKRYWAJĄCĄ, zapewniającą swobodny ruch ceramiki podczas eksploatacji. Zabezpiecza ona komin przed warunkami atmosferycznymi, łącznie z kanałami wentylacyjnymi, w zależności od konfiguracji komina.

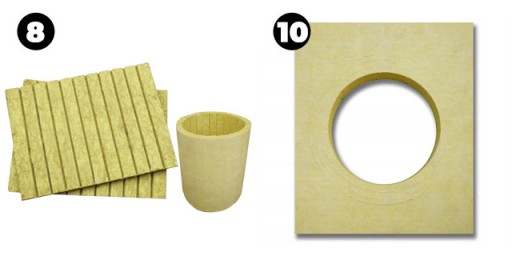

(8) WEŁNA IZOLACYJNA odpowiada normie EN 14303:2009+A1:2013, jest nienasiąkliwa dzięki impregnacji olejem mineralnym, ognioodporna. Występuje w postaci pasów, których zadaniem jest stabilizacja wkładu ceramicznego w pustaku.

(10) PŁYTA CZOŁOWA – wykonana z niepalnej, hydrofobizowanej wełny mineralnej. Jej zadaniem jest zniwelowanie naprężeń, które mogą powstać podczas pracy komina. Stanowi również uszczelnienie otworu w pustakach kominowych w miejscu podłączenia kotła do komina.

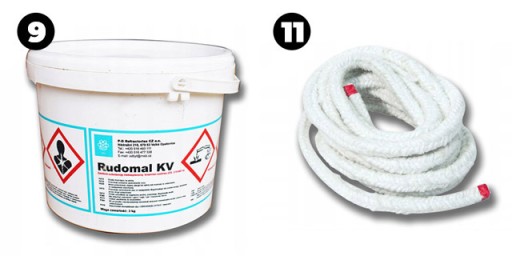

(9) KLEJ stosowany przez producenta wyżej wymienionej ceramiki gwarantuje mocne żaro i kwasoodporne połączenie.

(11) SZNUR DYLATACYJNY – stosowany do podłączenia komina z urządzeniem grzewczym.

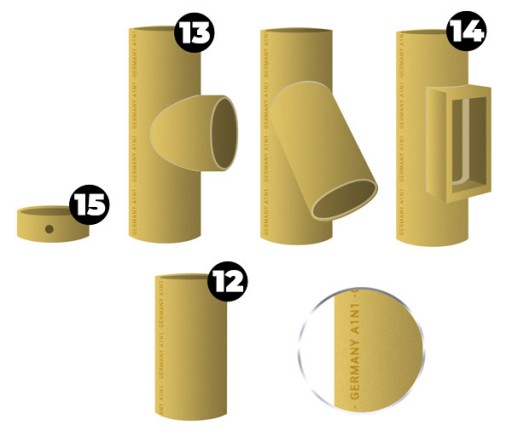

(12) RURY CERAMICZNE tzw. przewody kominowe, Elementy ceramiczne jednego z największych, niemieckich producentów odpowiadają wymaganiom normy EN 1457-1, EN 1457-2, EN 1457-3, A1N1(T600, N1, D3), zapewniają możliwość odprowadzenia spalin w temp. od 60 do 600°C, są odporne na pożar sadzy.

Wysoka odporność na ścieranie (≤ 0,03kg/m ), wytrzymałość na ściskanie (≥ 10MN/m) oraz wyjątkowo gładka powierzchnia wewnętrzna zapewniają właściwy ciąg przez cały okres użytkowania oraz zmniejszają możliwość gromadzenia się sadzy na ściankach przewodu kominowego.

Wkłady ceramiczne wykonane są z prasowanej pod ciśnieniem ceramiki szamotowej, wypalanej w temperaturze 1200 °C, co powoduje, że ma ona wyjątkowo gładką, nienasiąkliwą powierzchnię.

(13) TRÓJNIK do podłączenia komina z urządzeniem grzewczym pod kątem 90° (możliwość zamiany na trójnik 45°za dopłatą),

(14) WYCZYSTKA umożliwiająca czyszczenie komina,

(15) ODSKRAPLACZ CERAMICZNY – w formie misy.

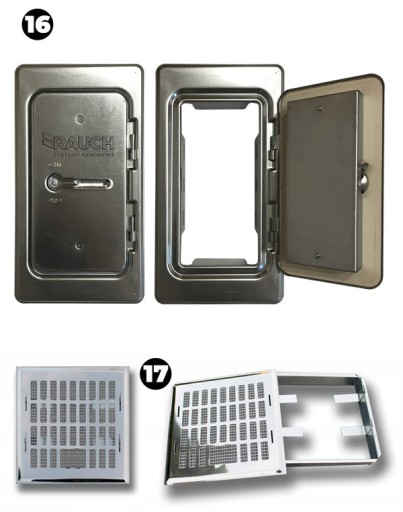

Wysokiej jakości izolowane wełną (16) DRZWICZKI KOMINOWE , niemieckiego producenta, gwarantują bezpieczeństwo oraz szczelność przewodu kominowego.

(17) KWASOODPORNA KRATKA NAWIEWNO-WYWIEWNA służy do przewietrzania kanału z wełną.

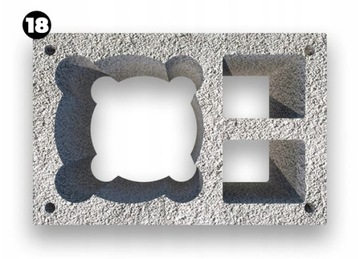

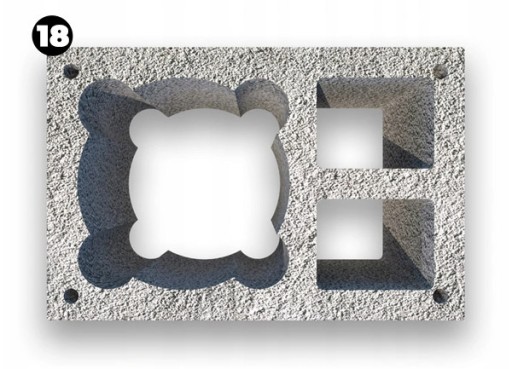

(18)PUSTAKI KERAMZYTOBETONOWE charakteryzują się wysoką trwałością oraz ognio i mrozoodpornością. Każdy z pustaków posiada system kanałów przewietrzających wkład ceramiczny i wełnę w kominie oraz otwory umożliwiające dozbrojenie w przypadku, gdyby było to zalecane z powodu wysokości ponad dachem. W tym celu możemy użyć pręty żebrowane o maksymalnej średnicy fi 12mm lub pręty gwintowane, skręcane m 8, a następnie zalać rzadkim betonem. Wysokość każdego pustaka wynosi 33 cm i jest taka sama jak wysokość rury ceramicznej  Do wybudowania 1 metra komina zużywa się 3 szt, łączone zaprawą cementowo-wapienną bez konieczności stosowania wysokich spoin jak w przypadku pustaków  o wysokości 24 cm co ułatwia murowanie oraz montaż  Przewagą pustaków o wysokości 33cm jest to że ścinki są równe  Wszystkie pustaki zgodne są z normą EN12446.
