Sherman TIG AC/DC 320 PULSE Inwertorowy prostownik

SHERMAN PROFI® TIG 320 PULSE AC/DC SPAWARKA INWERTOROWA

Marka: SHERMAN | Metody spawania: TIG AC/DC, MMA | Zasilanie: 400V | Prąd spawania: 320A | Sprawność: 40%

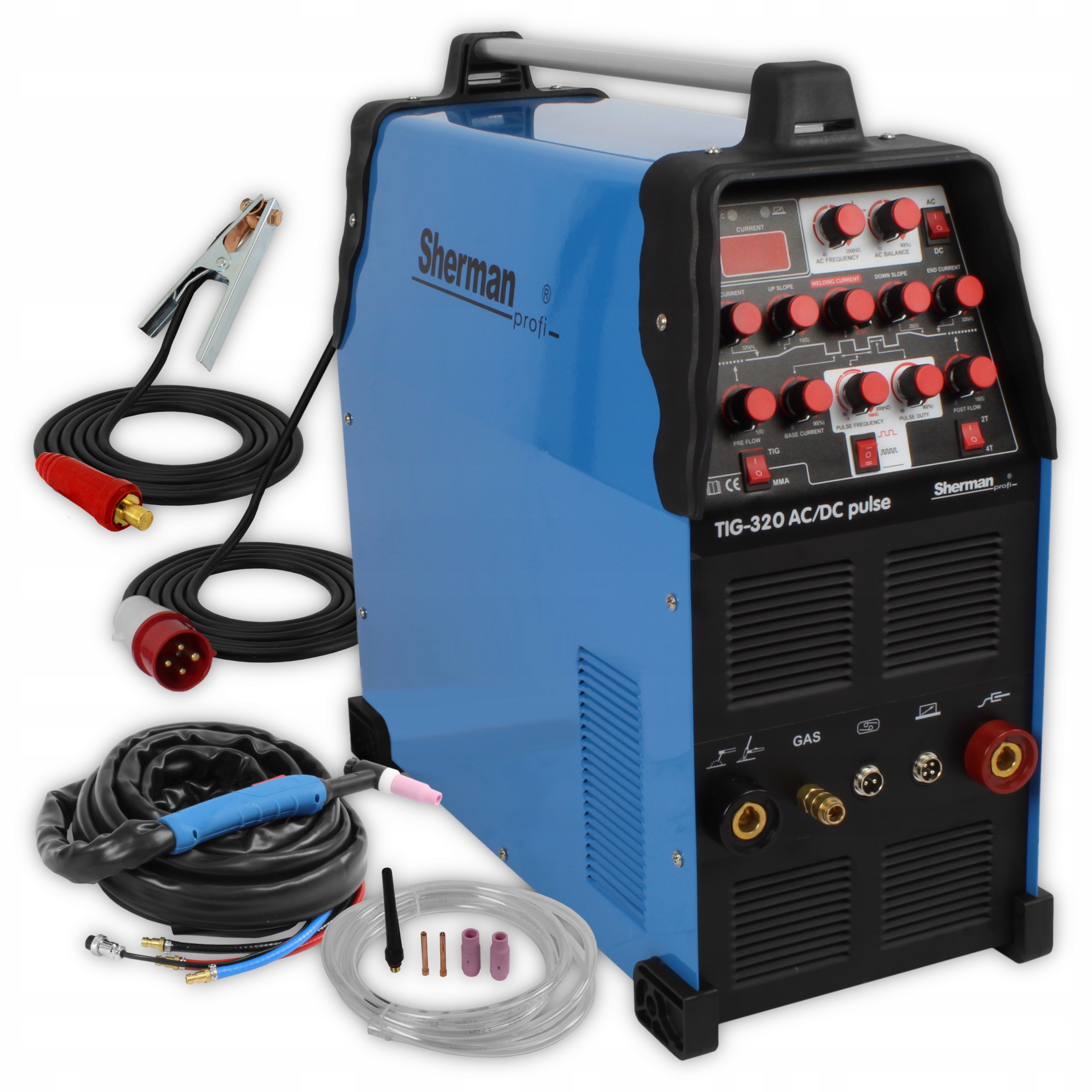

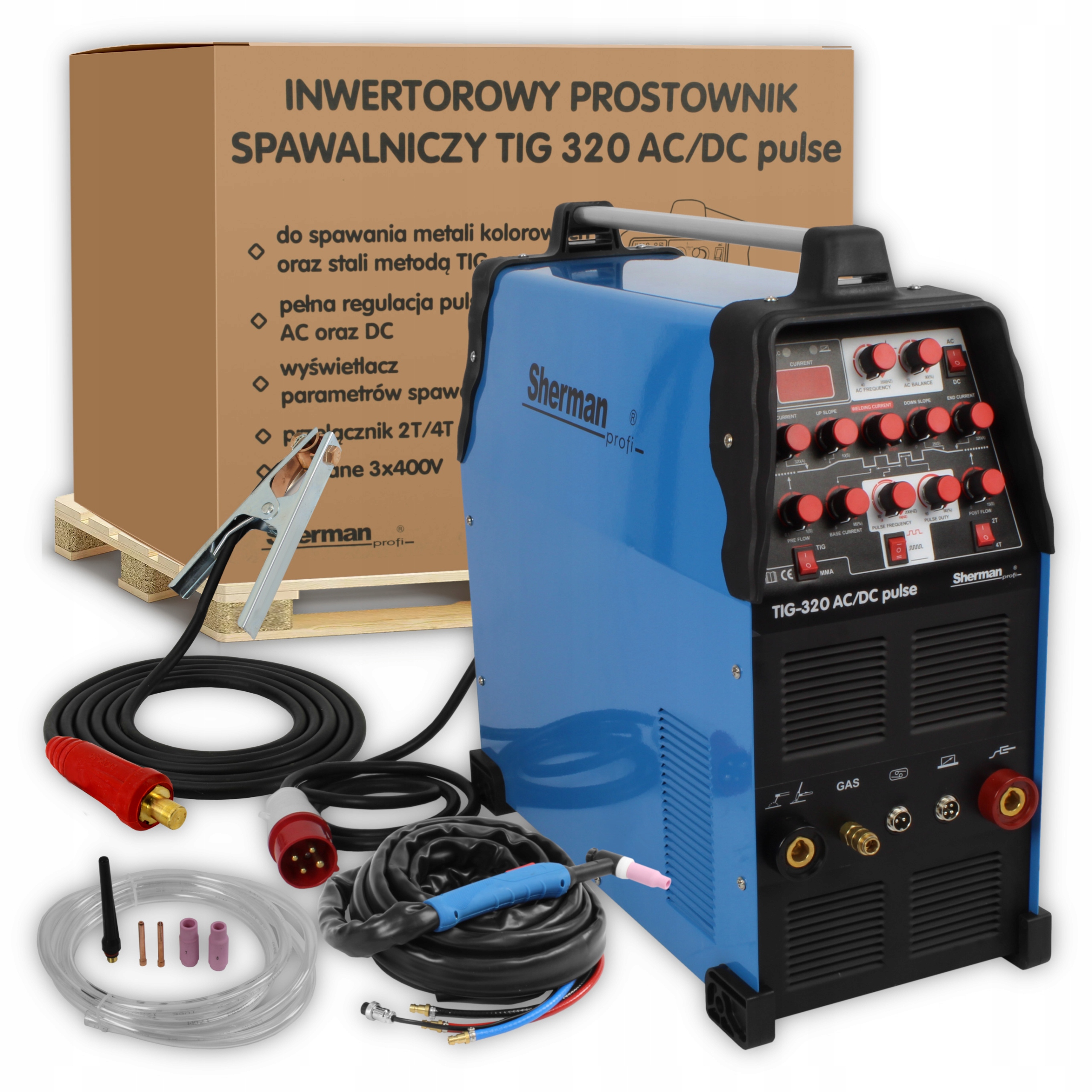

WYPOSAŻENIE STANDARDOWE

• Spawarka Sherman profi® 320 AC/DC pulse
• Uchwyt spawalniczy T-18/4m
• Przewód masowy 3m
• Wężyk gazowy
• Części eksploatacyjne uchwytu (dysze - 2szt, tulejki - 2szt. i korek długi)
• Instrukcja obsługi
• Karta gwarancyjna

Pozostałe akcesoria potrzebne do pełnego eksploatowania spawarki takie jak:

• butla z gazem,
• reduktor,
• druty spawalnicze,
• przyłbica,
• rękawice,
• części zamienne uchwytu spawalniczego

można znaleźć u nas na pozostałych aukcjach lub spawarkę w zestawie z podanymi akcesoriami.

Spawarka TIG 320 AC/DC pulse jest inwertorową spawarką wykonaną w technologii IGBT. Służy do spawania ręcznego prądem stałym oraz przemiennym metodą TIG oraz prądem stałym elektrodą otuloną (metoda MMA).

W szerokim zakresie znajduje zastosowanie zarówno przy pracach produkcyjnych, jak i usługowych. Przeznaczone jest do pracy w pomieszczeniach zamkniętych i zadaszonych.

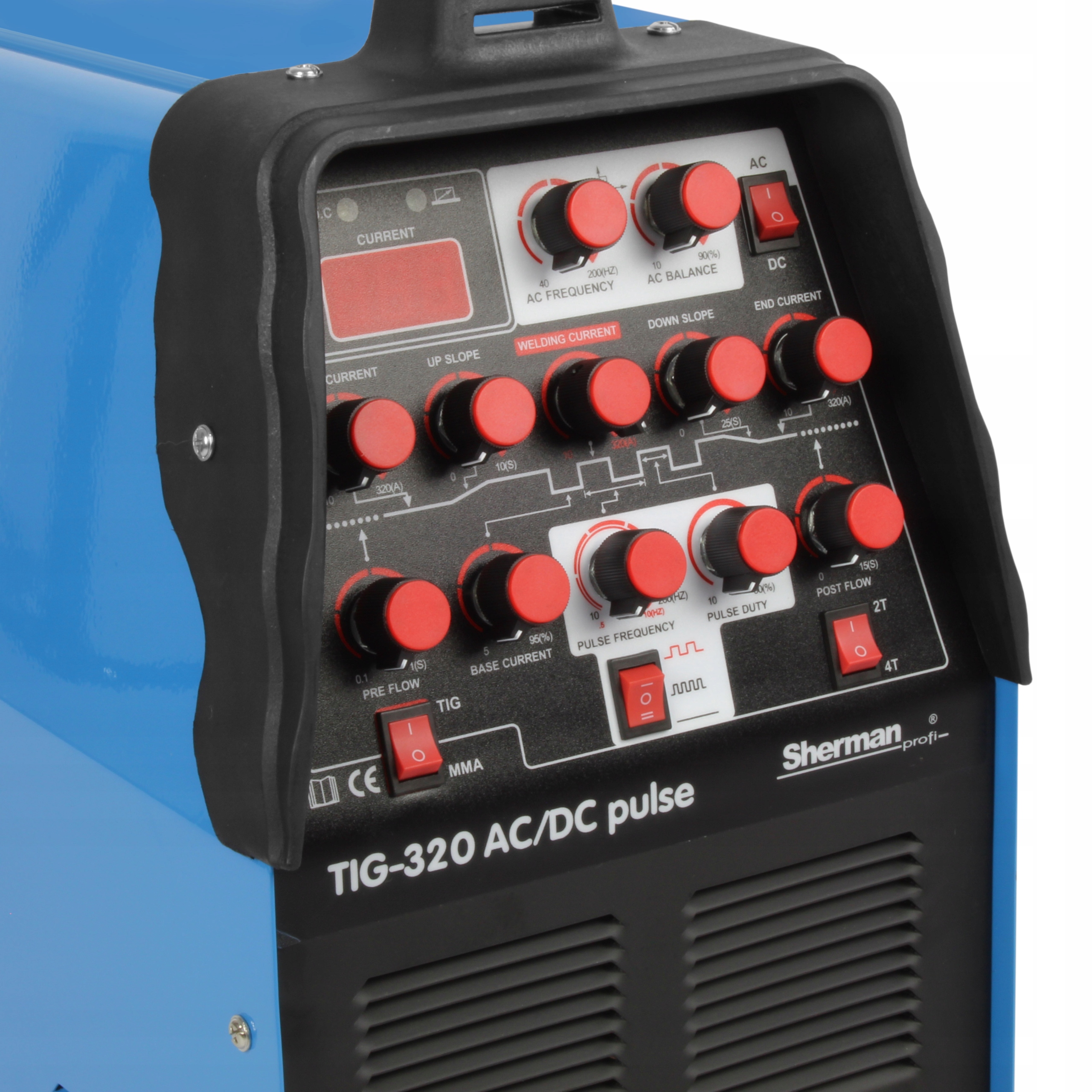

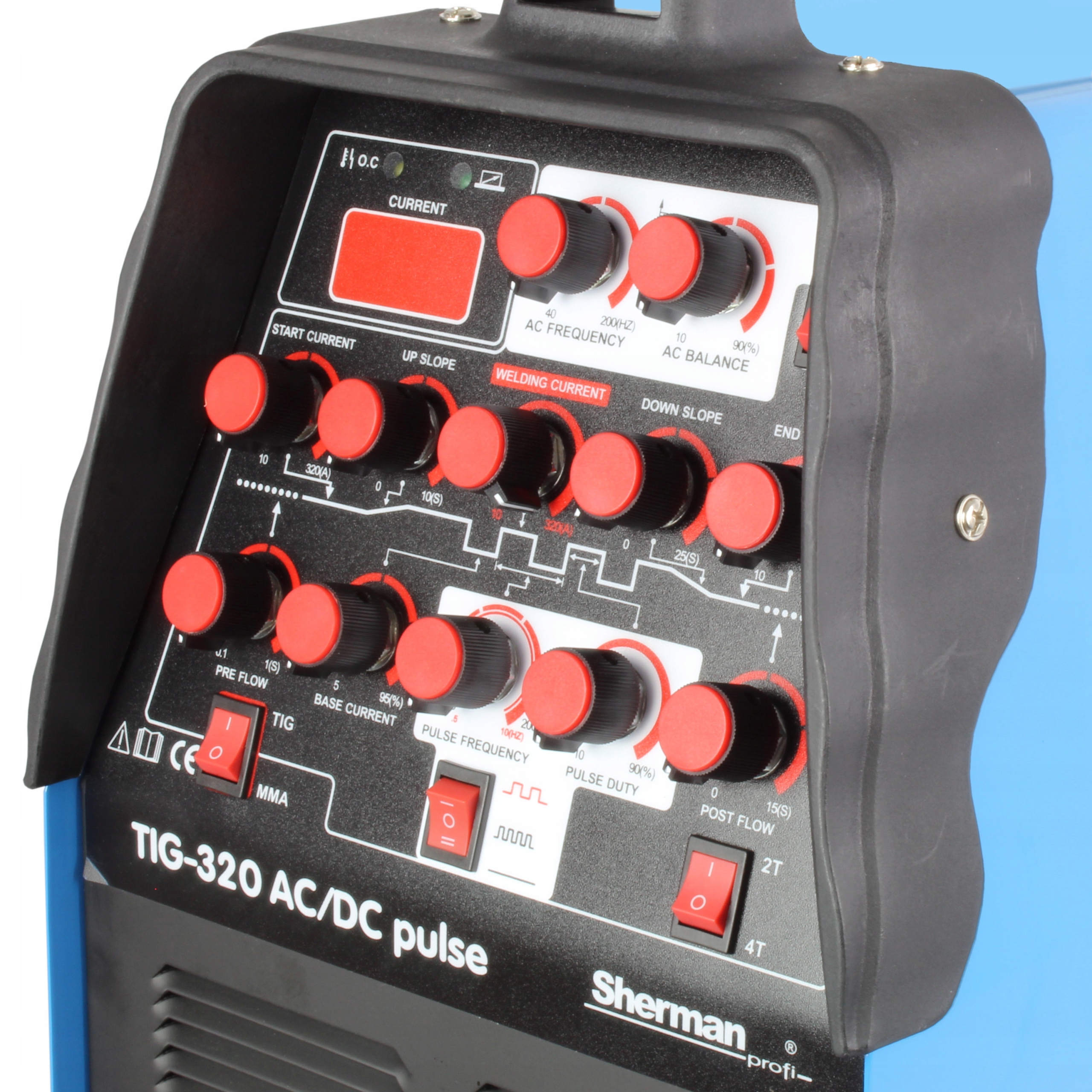

Spawarka umożliwia pełną regulację i sterowanie wszystkimi parametrami spawalniczymi charakterystyki łuku oraz pulsu.

Posiada zajarzanie HF, funkcję 2T/4T i wyświetlacz wskazujący prąd spawania.

Urządzenie charakteryzuje się doskonałymi właściwościami spawalniczymi, polecane szczególnie dla profesjonalistów.

HF

Spawanie elektrodą wolframową w osłonie gazów ochronnych z łukiem pilotującym (bezdotykowy)

TRYB PRACY 2T/4T

W trybie dwutaktu wciśnięcie przełącznika w rękojeści uchwytu spowoduje włączenie jonizatora i zajarzenie łuku. Spawanie prowadzone jest z wciśniętym przełącznikiem. Zwolnienie przełącznika spowoduje zakończenie spawania. W trybie czterotaktu wciśnięcie przełącznika w rękojeści uchwytu spowoduje włączenie jonizatora i zajarzenie łuku wtedy należy zwolnić przełącznik i prowadzić spawanie ze zwolnionym przełącznikiem. Ponowne wciśnięcie przełącznika spowoduje zakończenie spawania.

TECHNOLOGIA IGBT

Podstawą budowy układu przetwarzania energii elektrycznej spawarki są układy elektroniczne wykonane wtechnologii IGBT umożliwiające pracę w zakresie częstotliwości powyżej 200 kHz

PRĄD POCZĄTKOWY

Prąd pojawiający się w obwodzie po wciśnięciu przycisku w rękojeści uchwytu. Im wyższy prąd początkowy, tym łatwiej zajarzyć łuk. Jednak podczas spawania cienkich blach zbyt wysoka wartość prądu początkowego może prowadzić do upalania blachy. W niektórych trybach spawania prąd nie rośnie w celu podgrzania spawanego elementu.

PRĄD KRATERU

Prąd stosowany w niektórych trybach spawania, kiedy łuk nie jest wygaszany od razu po fazie opadania prądu spawania. Pozwala na wypełnienie krateru a końcu spoiny.

PRĄD PODSTAWY

Prąd odpowiedzialny za podtrzymanie procesu spawania, dolna wartość impulsu prądu. Ułatwia kontrolę ilości ciepła wprowadzanego do materiału.

CZĘŚTOTLIWOŚĆ PULSU

Częstotliwość, z jaką zmienia się wartość impulsu prądu pomiędzy prądem spawania a prądem podstawy.

SZEROKOŚĆ PULSU

Czas trwania impulsu, pozwala na regulację głębokości wtopienia. Wzrost szerokości zwiększa głębokość wtopienia, zmniejszenie ogranicza ilość ciepła wprowadzanego do materiału, zmniejszając ryzyko przepalenia cieńszych blach lub mniejszych elementów.

CZAS PRZEDWYPŁYWU GAZU

Czas od wciśnięcia przycisku w rękojeści uchwytu do momentu zajarzenia łuku. Zwykle powinien być dłuższy niż 0,5 s aby dostarczyć gaz osłonowy do wylotu dyszy palnika. w celu osłonięcia miejsca rozpoczęcia spawania oraz elektrody wolframowej . W przypadku dłuższego przewodu doprowadzającego gaz z butli czas przedwypływu powinien być dłuższy.

CZAS POWYPŁYWU GAZU

Czas od wygaszenia łuku do zamknięcia zaworu gazowego. w celu osłonięcia krzepnącego jeziorka spawalniczego przed powietrzem oraz w celu studzenia elektrody wolframowej. Zbyt krótki czas powypływu może skutkować utlenianiem spoiny. Podczas spawania w trybie TIG AC (prądem przemiennym) czas ten powinien być dłuższy.

CZAS NARASTANIA PRĄDU

Czas narastania prądu spawania od prądu początkowego do ustawionej wartości prądu spawania.

CZAS OPADANIA PRĄDU

Czas opadania prądu spawania od wartości ustawionej do zera lub wartości prądu krateru.

CZĘSTOTLIWOŚĆ PRĄDU AC

Funkcja przydatna przy spawaniu aluminium. Im większa częstotliwość tym lepsza jakość spoiny, lepsze skupienie łuku

BALANS PRĄDU AC

Stosunek czasu trwania fazy dodatniej prądu do ujemnej. Zmniejszenie balansu powoduje wprowadzanie większej ilości ciepła w materiał, uzyskując węższą spoinę i głębsze wtopienie, a jednocześnie zmniejsza obciążenie cieplne elektrody wolframowej. Zwiększenie balansu powoduje wprowadzenie mniejszej ilości ciepła w materiał, uzyskując lepsze czyszczenie, szeroką spoinę i płytsze wtopienie jednak znacząco obciąża elektrodę wolframową.

MMA

Możliwość spawania elektrodą otuloną

PARAMETRY TECHNICZNE

• Napięcie zasilania AC 3x400V ±10% 50Hz
• Maksymalny pobór mocy 9 kVA
• Znamionowy prąd spawania / cykl pracy MMA: 270 A / 40%; TIG 320 A / 40%
• Znamionowe napięcie w stanie bez obciążenia 65 V
• Maksymalny pobór prądu 15,2 A
• Zabezpieczenie sieci 16 A
• Masa (bez osprzętu) 32 kg
• Wymiary 545 x 255 x 540 mm
• Stopień ochrony IP21

ZAKRESY REGULACJI PARAMETRÓW

• Przedwypływ gazu 0,1 – 1 s
• Powypływ gazu 0 – 15 s
• Narastanie prądu 0 – 10 s
• Opadanie prądu 0 – 25 s
• Prąd początkowy 10 – 320 A
• Prąd spawania:  TIG: 10 - 320 A MMA: 10 - 270 A
• Prąd podstawy 5 – 95 % prądu spawania
• Prąd krateru 10 – 320 A
• Częstotliwość pulsu 0,5 – 5 Hz & 10 – 200 Hz
• Szerokość pulsu 10 - 90 %
• Częstotliwość AC 40 – 200 Hz
• Balans AC 10 – 90 %

ZABEZPIECZENIE PRZED PRZEGRZANIEM

Źródło prądu wyposażone jest w termiczny, samoczynny wyłącznik przeciążeniowy.

Gdy temperatura spawarki będzie zbyt wysoka, zabezpieczenie odłączy prąd spawania i zapali się dioda sygnalizująca przegrzanie. Po opadnięciu temperatury nastąpi automatyczny reset wyłącznika.

CYKL PRACY

Cykl pracy bazuje na okresie 10-minutowym. Cykl pracy 40% oznacza, że po 4 minutach pracy urządzenia jest wymagana 6-minutowa przerwa. Cykl pracy 60% oznacza, że po 6 minutach pracy urządzenia jest wymagana 4-minutowa przerwa. Cykl pracy 100% oznacza, że urządzenie może pracować w sposób ciągły, bez przerw.

UCHWYT TIG

• Typ uchwytu T-18
• Maksymalna obciążalność prądowa 320 A
• Chłodzenie cieczą
• Ciśnienie cieczy 2,5 bar (max 3,5 bar)
• Minimalny przepływ cieczy 0,9 l/min
• Zajarzanie łuku Bezstykowe (HF)
• Długość 4 m

WYKAZ CZĘŚCI EKSPLOATACYJNYCH TIG T-18

• Korki: krótki, średni, długi
• Tulejki zaciskowe: ⌀1.0/1.6/2.0/2.4/3.2/4.0mm
• Łączniki prądowe: ⌀1.0/1.6/2.0/2.4/3.2/4.0mm
• Dysze ceramiczne pod łącznik: 10N44/10N45/10N46/10N47/10N48/10N49/10N50
• Izolatory: przedni, laminarny(pod soczewkę)
• Soczewki gazowe: ⌀1.0/1.6/2.0/2.4/3.2/4.0mm
• Dysze ceramiczne pod soczewkę: 54N14/54N15/54N16/54N17/54N18
• Elektrody wolframowe: ⌀1.0/1.6/2.0/2.4/3.2/4.0mm

UWAGA! Części eksploatacyjne nie stanowią standardowego wyposażenie zestawu. Części można zakupić na naszych pozostałych aukcjach.
