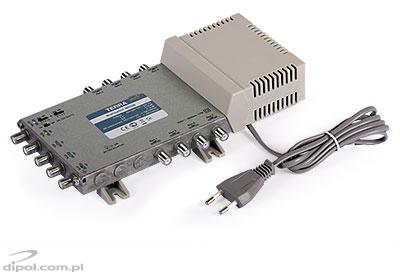

Multiswitch MR-508 Terra 5-wejściowy 8-wyjściowy z aktywną naziemną

Multiswitche radialne serii MSR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SS-5XX w celu podziału magistrali.

                                                                             Cechy wyróżniające

• multiswitch radialny
• wbudowana prekorekcja charakterystyki kabla
• grupowanie wyjść po względem poziomu wyjściowego
• separacja pomiędzy wejściami większa niż 30dB
• możliwość zasilania przedwzmacniacza dla anteny naziemnej
• wbudowany zasilacz
• zasilanie konwertera po liniach H

                                                                              Dane techniczne

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche Terry można polecić nawet najbardziej wybrednemu klientowi. Multiswitch współpracuje ze wszystkimi platformami Cyfrowymi (POLSAT, CYFRA+, N).

Niewątpliwą zaletą multiswitchy MSR-5XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Można tutaj podłączyć gniazda różnej odległości kablowej gniazda do multiswitcha, w taki sposób że na gniazdach otrzymamy zbliżone wartości poziomów. Dodatkowo konstruktor zastosował tutaj prekorekcje, tzn sygnały o wyższych częstotliwościach posiadają wyższe poziomy. W kablu mamy sytuację odwrotną, zatem na gnieździe poziomy się wyrównają.

Urządzenie jest zasilane napięciem 230V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tego napięcia.

W czasie pracy na wejściach multiswitch'a wystawione są następujące napięcia:

• 18 V DC na wejściach H,lo oraz H,Hi
• 14 V DC na wejściach V,lo oraz V,Hi
• 12 V DC na wejściu telewizji naziemnej. Napięcie to umożliwia zasilanie przedwzmacniacza antenowego.

Urządzenie jest zasilane napięciem 220V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.Nie obciążone wejścia multiswitchy należy zakończyć rezystorami zakończeniowymi z kondensatorami blokującymi.
