Zestaw do bram przesuwnych Faac Delta 3 - 741

Najważniejsze cechy:

• Szybka i prosta instalacja dzięki wbudowanej jednostce sterującej
• Napęd samoblokujący - nie wymaga stosowania zamka elektromagnetycznego nawet w sytuacji braku zasilania
• W przypadku awarii zasilania, urządzenie odryglowuje się kluczem co umożliwia ręczne otwarcie i zamknięcie bramy
• Uproszczone programowanie przy pomocy wyświetlacza
• Magnetyczne wyłączniki krańcowe

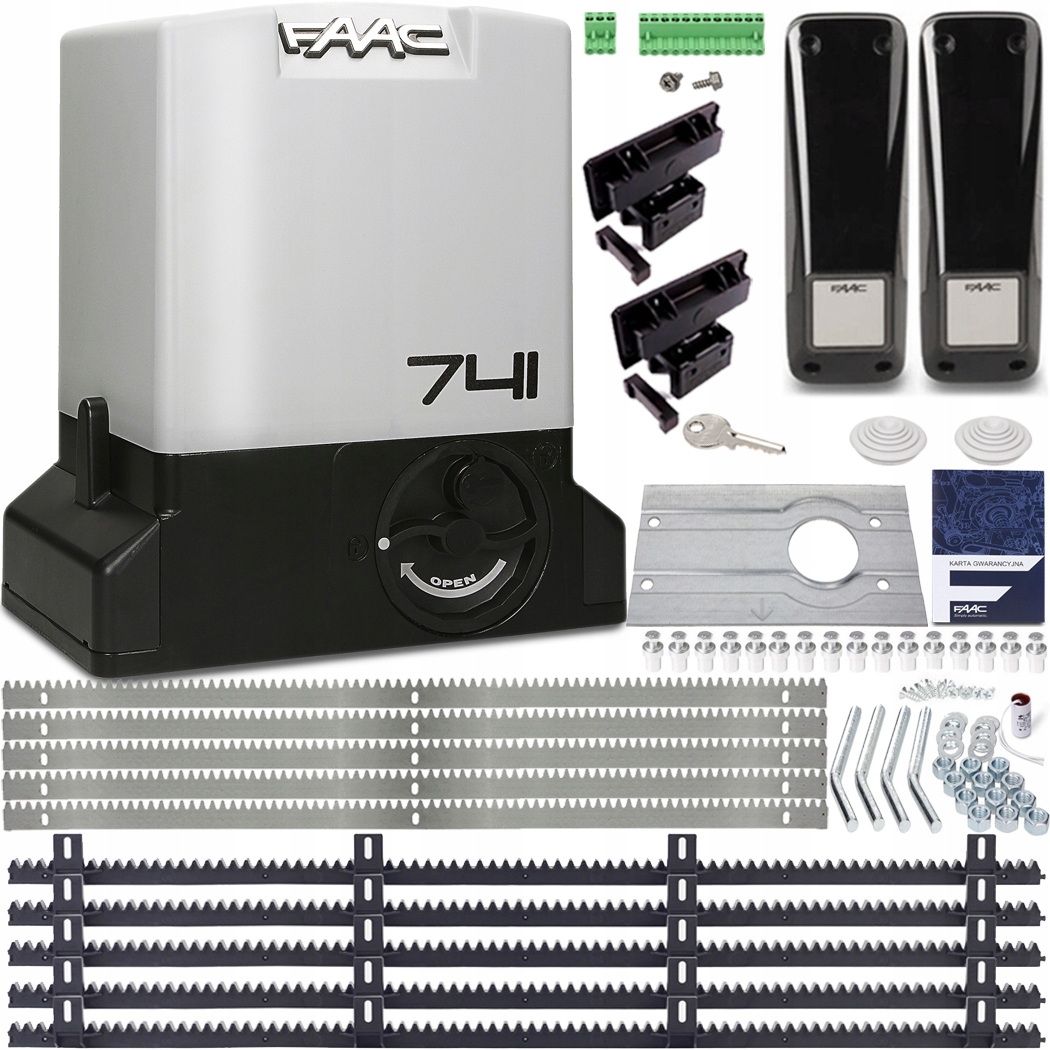

Skład zestawu startowego FAAC Delta 3 - 741:

• napęd FAAC 741 (wbudowana centrala sterująca 748D i kondensator rozruchowy)
• podstawa montażowa
• komplet elementów montażowych (kotwy, nakrętki, dławiki)
• fotokomórki XP20D
• Wbudowany Enkoder ( czujnik przeciwzgnieceniowy )
• kostki połączeniowe do kabli
• indywidualny klucz odblokowujący
• komplet magnetycznych wyłączników krańcowych na listwę zębatą
• 5 m listwy zębatej
• karta gwarancyjna
• instrukcja montażu i programowania w języku polskim

Zastosowania

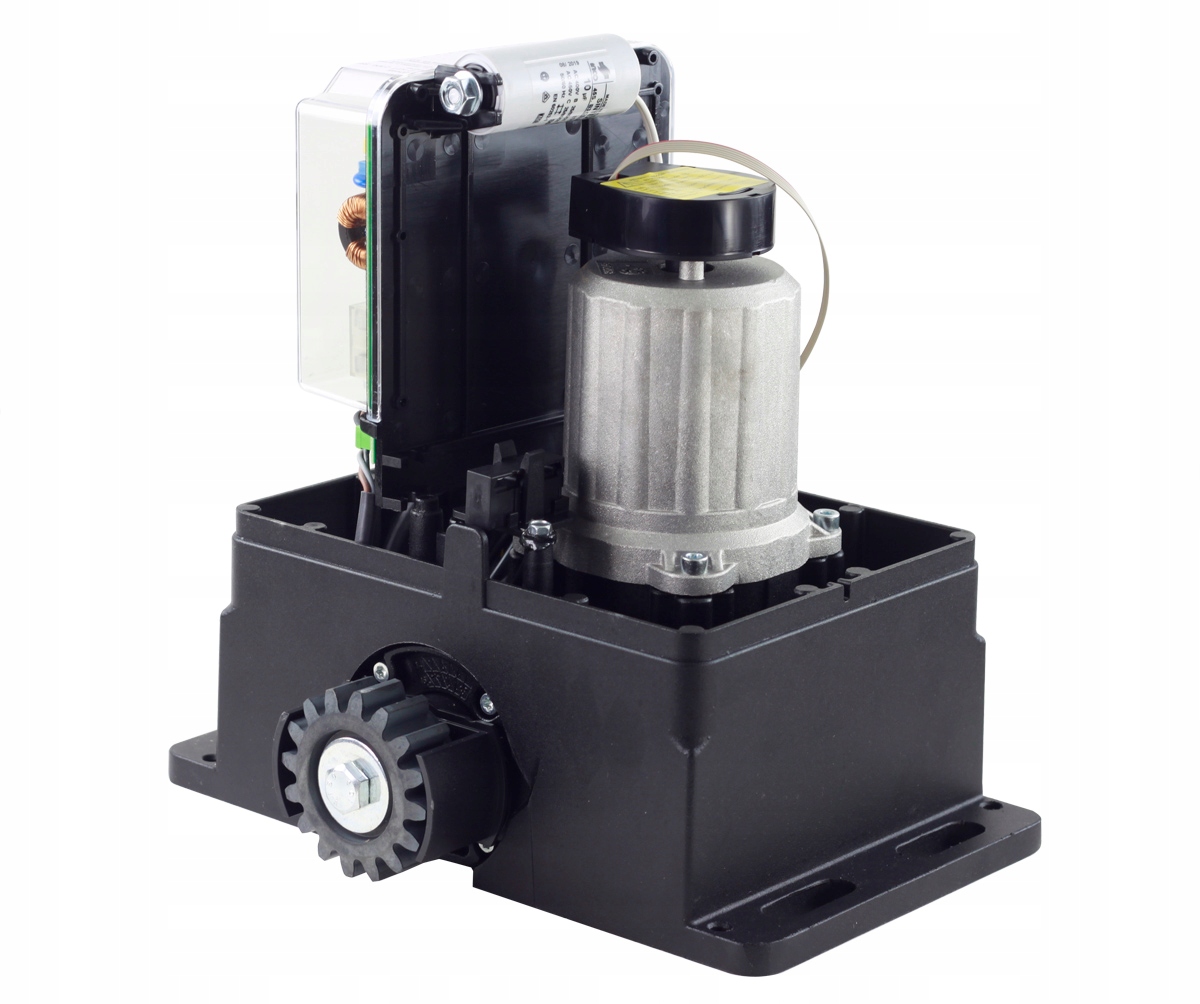

Model 741 przeznaczony jest do automatyzacji bram wjazdowych o długości maksymalnej 15m i ciężarze do 900 kg.Zastosowane w nim silnik 230V zapewnia większą siłę pracy niż w modelach 12/24V, a jego konstrukcja oparta jest wyłącznie na przekładniach metalowych i precyzyjnym łożyskowaniu wału głównego gwarantuje niezawodną obsługę bramy przesuwnej o dowolnej konstrukcji przez długie lata.

Funkcjonalność i bezpieczeństwo

Zastosowana najnowocześniejsza centrala sterująca 748D zapewnia możliwość wyboru i programowania wszelkich parametrów pracy, a dodatkowo jest wyposażona w funkcje zwiększające użyteczność, bezpieczeństwo i kulturę pracy, takie jak: otwarcie częściowe (przejście dla pieszych), regulowane spowolnienie i wyhamowywanie przed zatrzymaniem bramy, sygnalizację przeglądu okresowego (licznik cykli pracy) i wiele innych, w większości nieosiągalnych w modelach konkurencyjnych.

DANE TECHNICZNE NAPĘDU FAAC 741 Z WBUDOWANĄ CENTRALĄ:

• Zasilanie 230V (+6% - 10%) 50 Hz
• Pobór mocy 500W
• Pobór prądu 2,2A
• Maks.siła ciągu 650N
• Maks.moment obrotowy 24Nm
• Koło zębate Z16
• Prędkość przesuwu 12 m/min.
• Wyłącznik krańcowy magnetyczny
• Zabezpieczenie termiczne 140°C
• Stopień ochrony IP 44
• Ciężar 11kg
• Zakres temperatur pracy -20°C + 55°C

• Enkoder - zabezpieczenie przeciwzgnieceniowe do napędów FAAC

Enkoder działa na zasadzie pomiaru prędkości obrotowej silnika. Gdy prędkość silnika, w wyniku najechania bramy na przeszkodę, spada enkoder zatrzymuje i cofa bramę. Zastosowanie enkodera powoduje również bardziej precyzyjną pracę napędu, dzięki określeniu pozycji bramy za pomocą obrotów silnia, a nie czasu jego pracy.

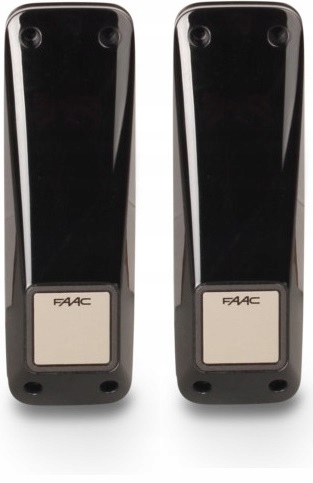

Fotokomórki XP20D o zasięgu 20m

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samodostrojeniem.

Dane techniczne:

• zasięg działania: 20m
• soczewka regulowana w osi 180 stopni
• wymiary: 35x105x25mm
• Czas opóźnienia: 13ms
• pobór prądu: 50mA
• stopień ochrony: IP54
• typ styków: N.C.
• maksymalne obciążenie styków: 60mA/24Vdc
• zasilanie 24Vdc/24Vac

Podstawa montażowa pod napęd

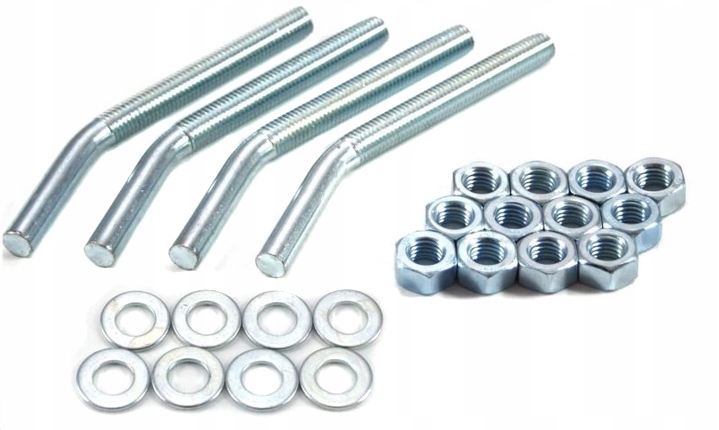

Kotwy montażowe i ośróbowanie do zamocowania napędu

Magnetyczne wyłączniki krańcowe.

Informują napęd odkąd dokąd brama ma się otwierać i zamykać. Montowane na listwie zębatej.

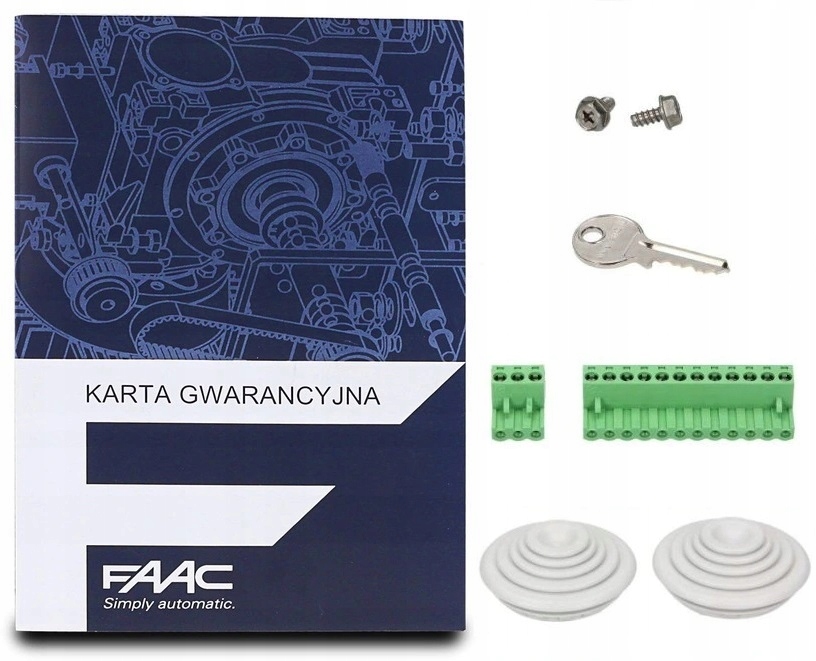

Pozostałe akcesoria zawarte w zestawie

• dławiki na przewody elektryczne
• kostki zaciskowe na przewody
• indywidualny klucz do odryglowania napędu
• śruby do obudowy centrali
• karta gwarancyjna

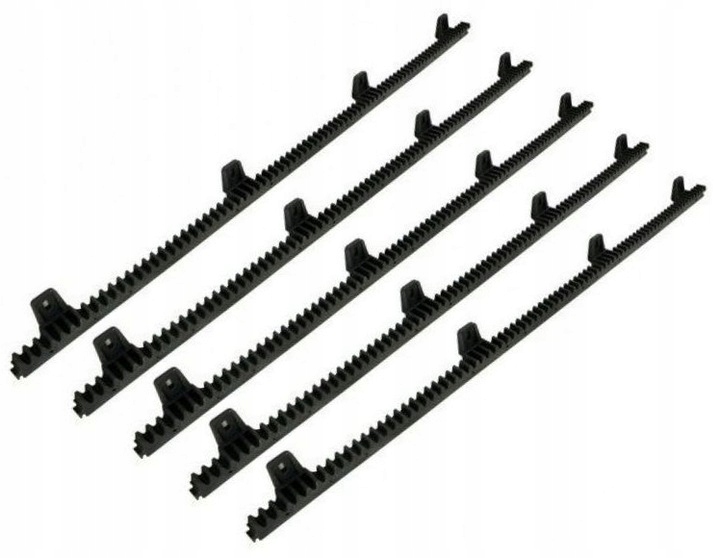

Listwy poliamidowe z rdzeniem metalowym.

• cicha praca
• sposób mocowania: farmery (blachowkręty)

Listwa zębata metalowa ocynkowana

• komplet tuleji dystansowych do każdej listwy
• grubość listwy zębatej 8 mm
• sposób mocowania: spawanie

W wypadku braku informacji o listwie zębatej, dołączamy listwę poliamidową z rdzeniem stalowym.

KOMPLETNY, GOTOWY DO MONTAŻU ZESTAW AUTOMATYKI FAAC 741 (DELTA 3) DO BRAM O WADZE DO 900 KG.
