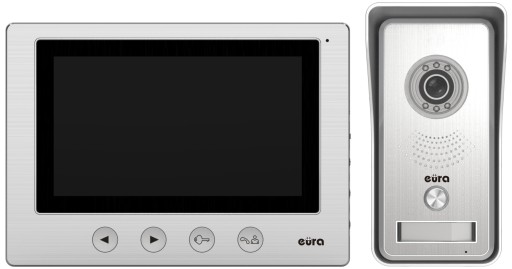

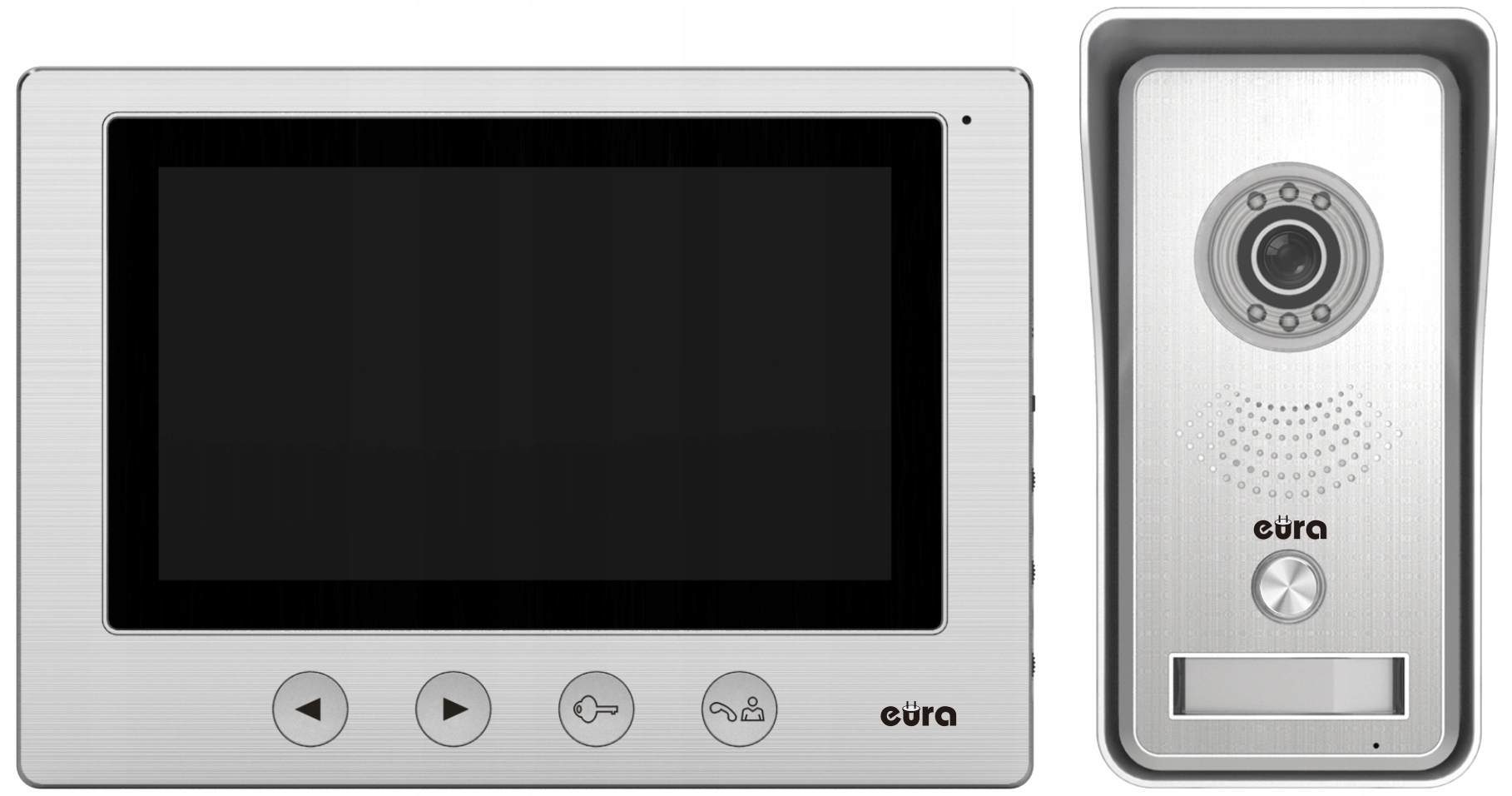

ELEGANCKI WIDEODOMOFON - EURA "LUNA" VDP-33A3

- sterowanie dwa wejścia: furtka i brama

- monitor LCD 7"

- pamięć obrazów do 100 zdjęć

- niezawodne przyciski mechaniczne

- czytnik RFID

- 5 breloków w zestawie

Wideodomofon jednorodzinny "Luna" marki EURA jest idealnym rozwiązaniem dla użytkowników poszukujących prostych rozwiązań oraz wysokiej jakości. Oprócz standardowych funkcji komunikacji z osobą odwiedzającą, podglądu otoczenia kamery oraz sterowania ryglem przy wejściu na posesję, wideodomofon umożliwia obsługę drugiego wyjścia, np. bramy, automatyczną rejestrację obrazów po naciśnięciu przycisku wywołania przez odwiedzającego, czy możliwość podłączenia przycisku opuszczenia posesji.

KONSUMENCKI LIDER JAKOŚCI 2023

W 2023 roku wideodomofony "Eura" zostały wyróżnione złotym godłem Konsumencki Lider Jakości w kategorii "Wideodomofony i domofony".

MONITOR VDA-20A3

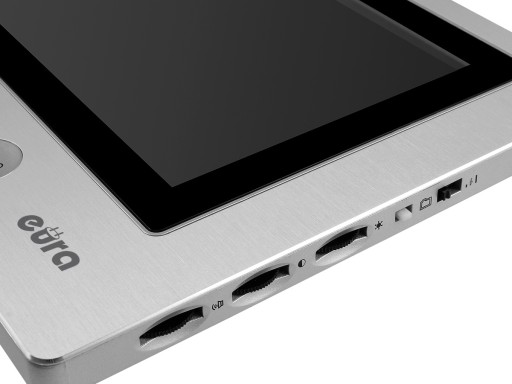

Głośnomówiący monitor wyposażony jest w 7'' matrycę pracują w rozdzielczości 800x480 px. Dzięki pokrętłom regulacyjnym umiejscowionym z prawej strony obudowy możliwe jest dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu.

Używając przycisku znajdującego się nad pokrętłami użytkownik może wybrać jedną z 16 dostępnych melodii gongu, a przesuwając przełącznik - zmienić jej głośność. Dodatkowo monitor wyposażono w pamięć mogącą pomieścić do 100 zdjęć.

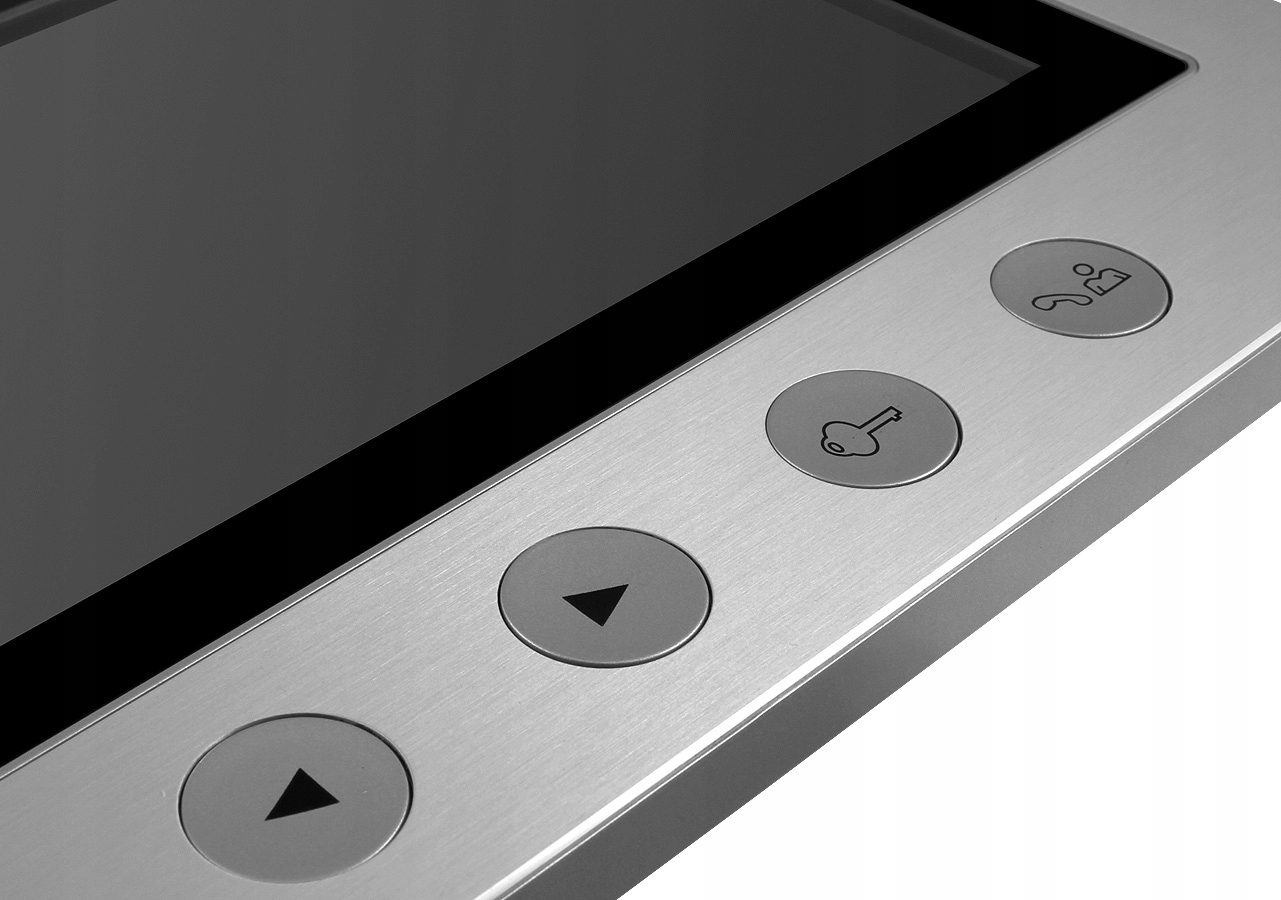

Niezawodne, mechaniczne przyciski funkcyjne znajdujące się na przednim panelu umożliwiają szybkie odebranie rozmowy, otwarcie furtki, czy przegląd zdjęć znajdujących się w pamięci urządzenia.

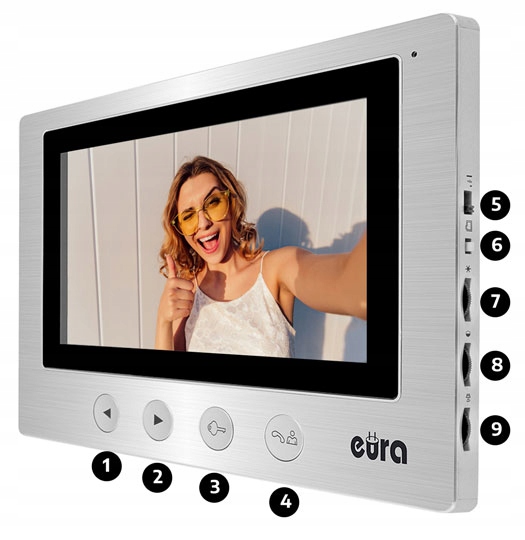

OPIS PRZYCISKÓW FUNKCYJNYCH:

1. Przewijanie galerii zdjęć / menu - do tyłu
2. Przewijanie galerii zdjęć / menu - do przodu /otwarcie bramy
3. Przycisk zwalniania rygla
4. Przycisk prowadzenia rozmowy
5. Przełącznik głośności melodii gongu
6. Przycisk menu
7. Regulacja jasności obrazu
8. Regulacja nasycenia obrazu
9. Regulacja głośności rozmowy

SPECYFIKACJA TECHNICZNA:

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC, ale czytnik RFID kasety nie zwolni rygla
• Czas aktywacji rygla: 3 s
• Pobór mocy monitora - czuwanie / praca: 2 W / 7 W
• Wielkość ekranu monitora: 7”
• Typ ekranu: Kolor TFT-LCD
• Rozdzielczość ekranu: 800 × 480 pikseli
• Pamięć wewnętrzna obrazów: 100 zdjęć
• Ilość melodii gongu: 16
• Głośnomówiący: Tak
• Język menu: Polski
• Temperaturowy zakres pracy monitora: 0ºC ~ +40ºC
• Wymiary monitora (W x SZ x G): 151 x 214 x 22 mm
• Waga netto monitora: 401 g

OBSŁUGA 2 WEJŚĆ

⭐ Otwieranie furtki i bramy z pozycji monitora.

⭐ Otwieranie furtki z pozycji kasety zewnętrznej za pomocą breloka.

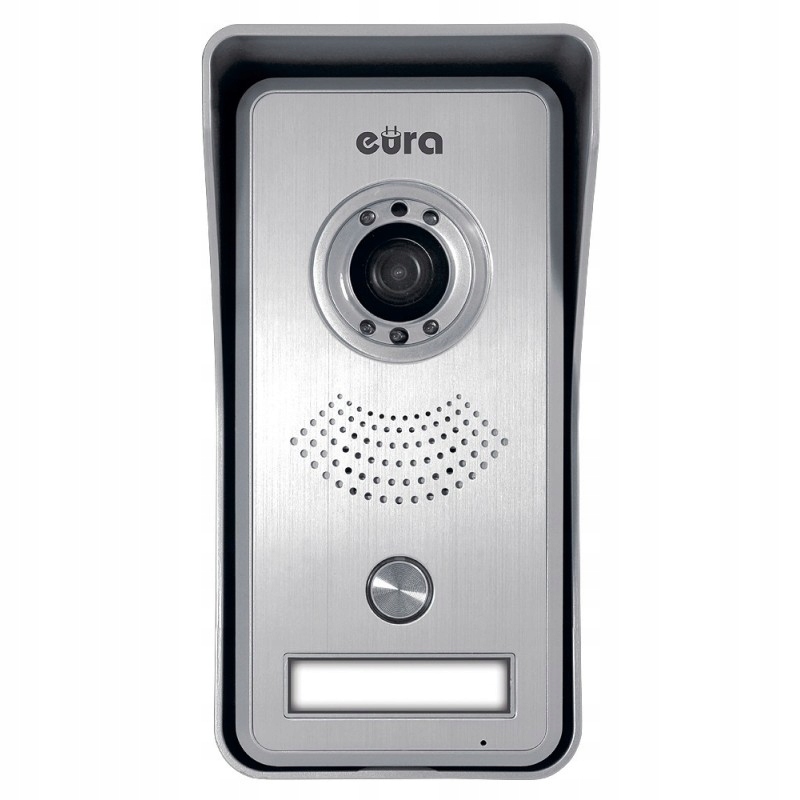

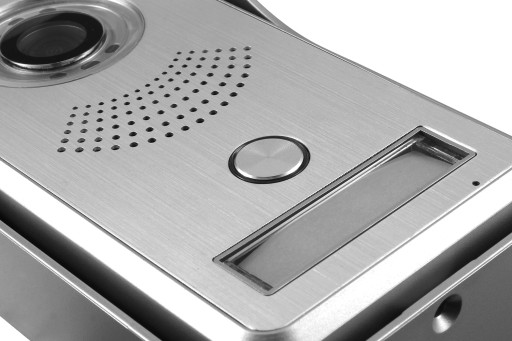

KASETA ZEWNĘTRZNA VDA-34A3

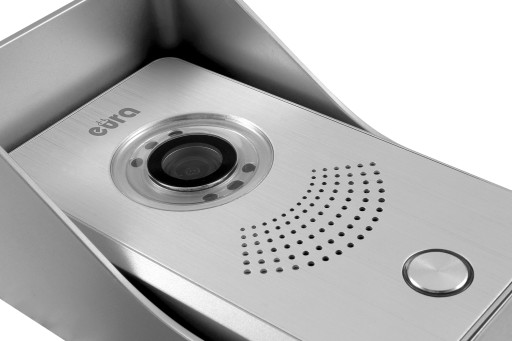

Wyposażona w daszek ochronny kaseta zewnętrzna  o współczynniku ochrony IP44, umożliwia prawidłową pracę wideodomofonu w trudnych warunkach atmosferycznych.

Wejście na posesje może być realizowane za pomocą czytnika zbliżeniowego pracującego w standardzie Unique 125 kHz obsługującego breloki.

Wysokiej jakości kamera zapewnia doskonałe parametry obrazu, również w nocy - dzięki 5 diodom LED (światło białe) - umożliwiając podgląd otoczenia kasety zewnętrznej przy niedostatecznym natężeniu oświetlenia.

SPECYFIKACJA TECHNICZNA:

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 1,2 W / 3 W
• Rozdzielczość obrazu: 700 TVL
• Kąt widzenia kamery w poziomie: 46º
• Typ przetwornika kamery: Kolor 1/4'' CMOS
• Czas aktywacji rygla: 3 s
• Materiał obudowy: Stop aluminium, tworzywo sztuczne
• Ilość wyjść przekaźnikowych: 1
• Sposób montażu kasety zewn.: Natynkowy
• Oświetlenie nocne: 5 diod LED (światło białe) z cz. zmierzchowym
• Czytnik zbliżeniowy: Tak
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -15ºC ~ +50ºC
• Wymiary kasety zewn. (W x SZ x G): 157 x 82 x 62 mm
• Waga netto kasety: 225 g

BRELOKI ZBLIŻENIOWE

Do zestawu dołącznych jest 7 breloków pracujących w standardzie Unique 125 kHz. Dla Państwa wygody zostały one oznaczone kolorami:

• 1x zielony - brelok do programowania - dodawania
• 1x czerwony - brelok do programowania - usuwania
• 5x niebieski - breloki użytkownika

Uwaga! Niektóre zestawy mogą zawierać 7 niebieskich breloków, w takim przypadku oznaczenia funkcji wyglądają następująco:

• 1x niebieski z napisem "ADD" - brelok do programowania - dodawania
• 1x niebieski z napisem "DELETE" - brelok do programowania - usuwania
• 5x niebieski z napisem "USER" - breloki użytkownika

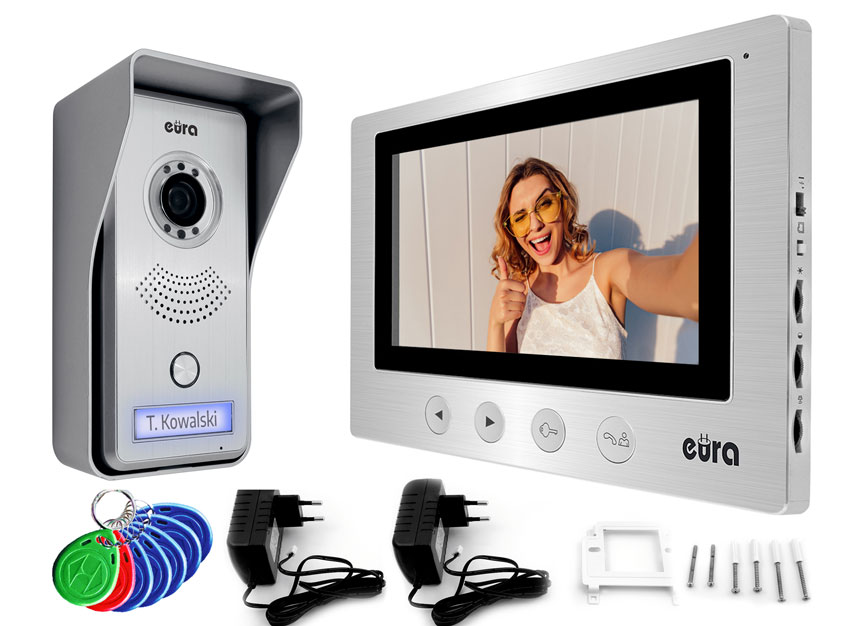

ZAWARTOŚĆ ZESTAWU

• 1x - Monitor z ramką montażową
• 1x - Kaseta zewnętrzna z daszkiem
• 2x - Adapter sieciowy 12 V DC
• 5x - Brelok zbliżeniowy użytkownika
• 2x - Brelok do programowania
• 2x - Komplet kołków montażowych
• 1x - Instrukcja obsługi w j. polskim

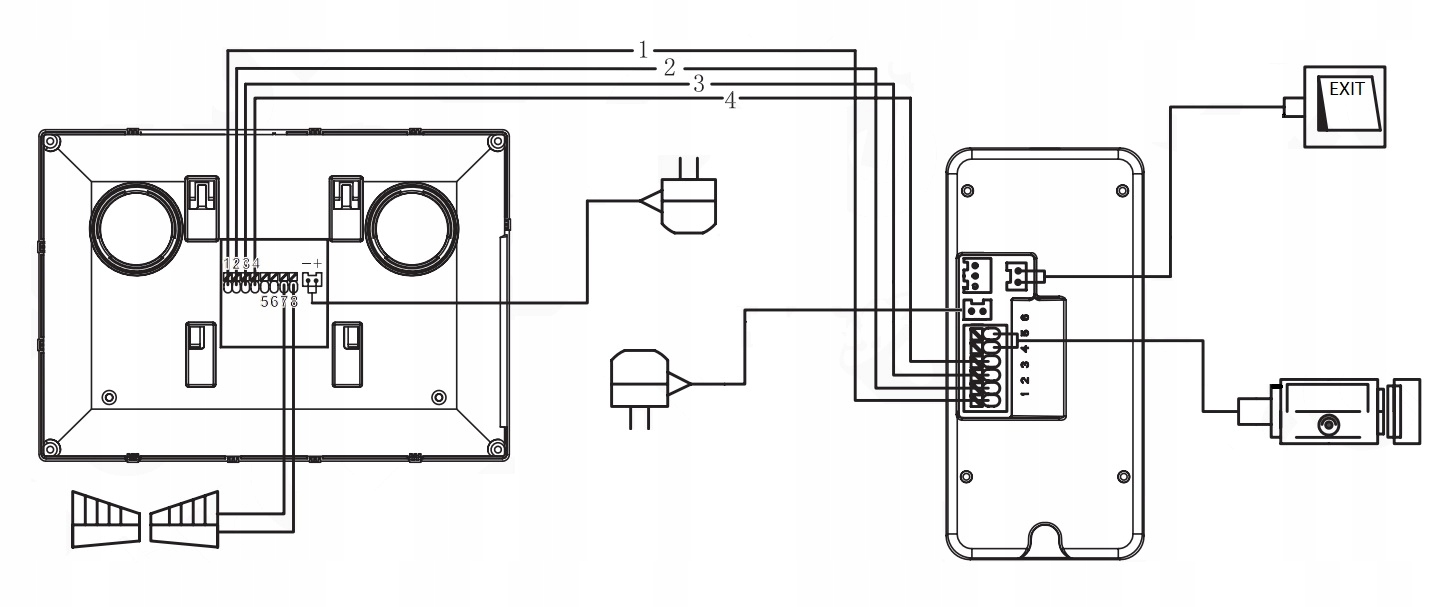

SCHEMAT PODŁĄCZENIOWY

LEGENDA:

1. podłączenie elektrozaczepu, styki  N.C. lub N.O.
2. zasilanie DC 12V
3. styki 5-6 - podłączenie elektrozaczepu zwykłego (rekomendowany sposób podłączenia)
4. styki 1-4 - styki komunikacyjne między kasetą, a monitorem
5. wyjście na przycisk opuszczenia posesji (przycisk "Exit")
6. styki 1-4 - styki komunikacyjne między monitorem, a kasetą
7. styki 5-6 podłączenie elektrozaczepu zwykłego (opcja przewidziana do użycia z innymi modelami kasety zewnętrznej)
8. styki 7-8 - podłączenie automatu bramy, styk N.O
9. zasilanie DC 12V

DODATKOWE INFORMACJE

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę dokupić dodatkowe pastylki / breloki i karty?

Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta. Wykorzystujemy do tego breloki programujące: ADD (dodawanie), DELETE (usuwanie).

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

6. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).

7. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
