Zestaw automatyki do bramy FAAC 414 LONG komplet

FAAC 414 LONG  - ZESTAW AUTOMATYKI DO BRAM DWUSKRZYDŁOWYCH O DŁUGOŚCI SKRZYDEŁ 2x 4m lub 2x 5m PRZY ZASTOSOWANIU ZACZEPU ELEKTROMAGNETYCZNEGO.

Skrzydła bramy mogą ważyć do 350 kg każde.

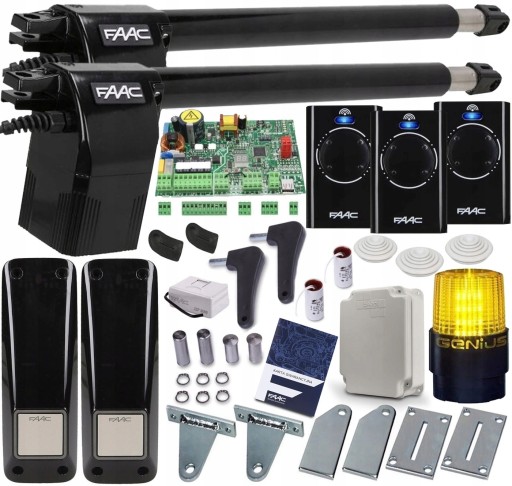

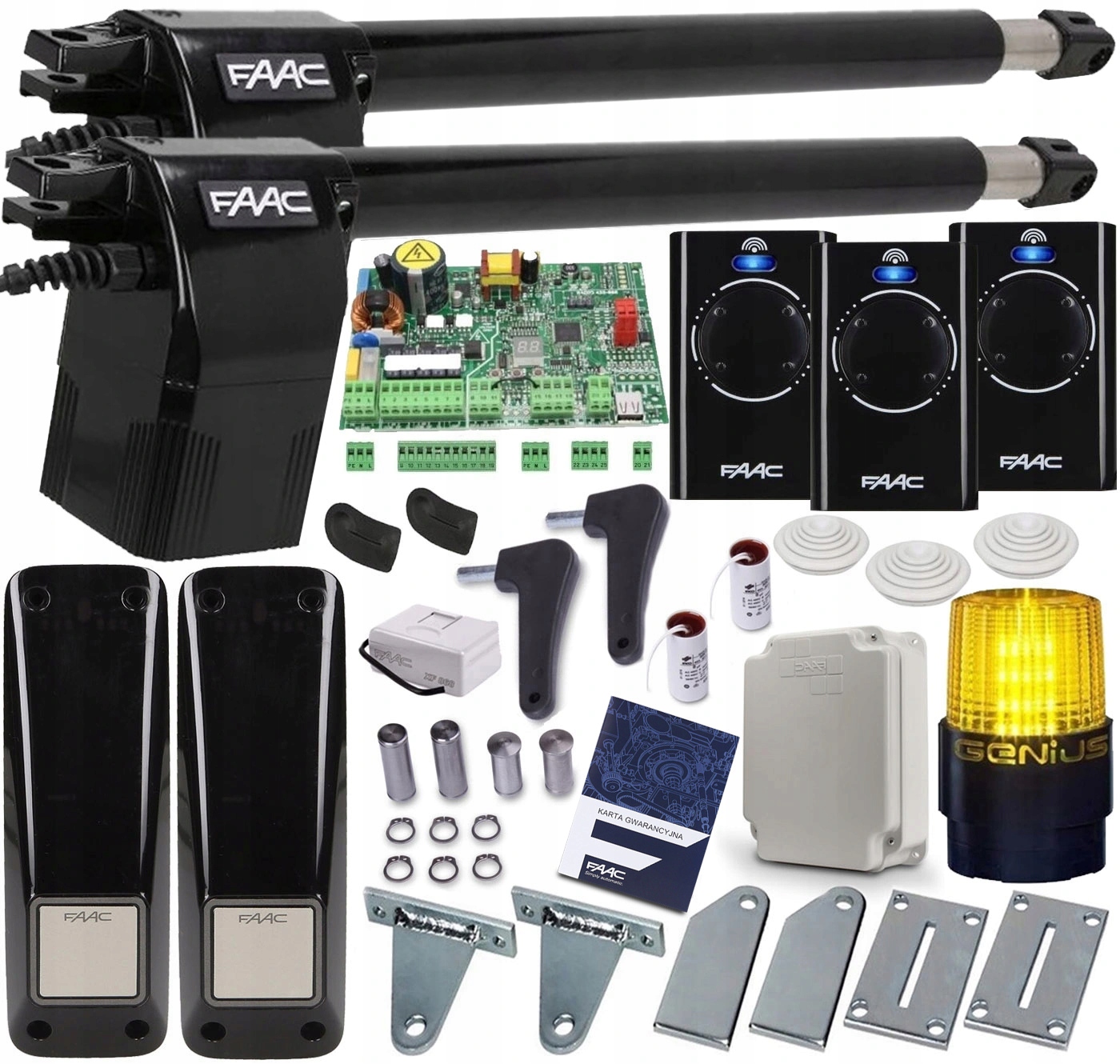

SKŁAD ZESTAWU:

• 2x Siłownik FAAC 414 LONG
• Uchwyty mocujące do słupka i skrzydła bramy
• Centrala sterująca FAAC E045S
• Hermetyczna obudowa do centrali FAAC
• Radioodbiornik dwukanałowy XF868
• 3x piloty XT4 868 SLH LRB
• Lampa sygnalizacyjna LED z wbudowaną anteną
• Fotokomórki bezpieczeństwa FAAC XP20BD
• Elementy montażowe
• 2x Klucze do odblokowywania awaryjnego (gdy braku prądu)
• 2x Kondensator rozruchowy
• Karta gwarancyjna 24 miesiące FAAC
• Instrukcja montażowa siłowników w języku polskim
• Instrukcja podłączenia centrali w języku polskim
• Instrukcja programowania pilotów FAAC w języku polskim
• Pomoc telefoniczna w trakcie instalacji

• ZESTAW 414 LONG IDEALNIE NADAJE SIĘ NA SŁUPKI WĄSKIE (METALOWE) ORAZ SŁUPKI SZEROKIE KLINKIEROWE.
• IDEALNE ROZWIĄZANIE DLA BRAM PRZYDOMOWYCH Napęd FAAC 414 LONG jest najbardziej praktycznym i ekonomicznym rozwiązaniem przy automatyzowaniu bramy o długości jednego skrzydła do 4 m. Napęd wyposażony jest w siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.
• ŁATWY MONTAŻ I PEWNE DZIAŁANIE Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy (od czoła) napęd FAAC 414 LONG jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych przeróbek adoptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram.
• MINIMALNE KOSZTY OBSŁUGI, WYSOKA NIEZAWODNOŚĆ Koszt obsługi napędu elektromechanicznego FAAC 414 LONG jest zdecydowanie minimalny. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, w zakresie temperatur zewnętrznych od-20°C do +55°C.

DANE TECHNICZNE SIŁOWNIKA 414

• Zasilanie: 230V
• Zasilanie silnika: 230V
• Pobór mocy: 280W
• Pobór prądu: 1,2A
• Prędkość obrotowa silnika: 1400 obr./min
• Prędkość wysuwu trzpienia: 1,5 cm/s
• Maksymalna siła ciągu: 3500 N! (najmocniejszy w swojej klasie)
• Zakres temperatur pracy: -20°C / +55°C
• Stopień ochrony: IP44
• Ciężar: 6,5 kg

3x PILOT XT4 4-KANAŁOWY 868 MHz

• piloty pracują na częstotliwości 868MHz w wersji LR (Long Range) o zwiększonym zasięgu działania,. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej. Zasięg pilotów wynosi nawet do 200 m.
• działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota bez konieczności dostępu do radioodbiornika.
• sygnał wysyłany z pilota zabezpieczony jest systemem Rolling Code z 70 bilionami kombinacji- kod dynamicznie losowo zmienny

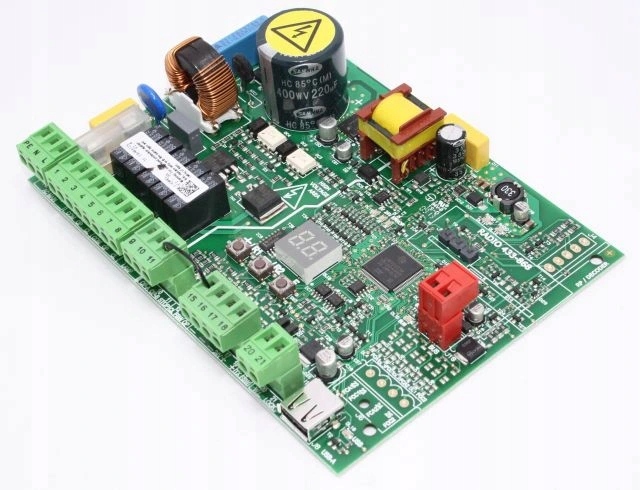

CENTRALA STERUJĄCA E045S Z OBUDOWĄ

• Napięcie zasilające: 230VAC ±15% 50/60 Hz
• Pobór mocy: 4W w gotowości
• Maks pobór mocy: 800W
• Maks. obciążenie przez akcesoria: 500mA 24VDC - 500mA BUS 2-easy
• Maks. zasilanie blokady: Blokada FAAC (12VAC - 24VDC)
• Zakres temperatur pracy: -20°C do +55°C
• Bezpieczniki: F1 (2,5A)
• Wejścia: Otwarcie/otwarcie częściowe/STOP/BUS 2-easy/Zasilanie
• Wyjścia: Lampa ostrzegawcza/silnik/zasilanie akcesoriów 24VDC/ Sygnalizacja stanu bramy 24VDC/zasilanie zamka elektromagnetycznego 12VAC
• Szybkozłącze: XF 433/868 moduł do OMNIDEC, USB
• Programowanie: Wyświetlacz LED i przyciski
• Sygnalizacja statusu: Wyświetlacz i LED

Centrala sterująca E045S może obsługiwać jeden lub dwa silniki

OBUDOWA CENTRALI STERUJĄCEJ

• do zastosowania zewnętrznego
• hermetyczna, poziom szczelności IP 55.

MODUŁ RADIOWY XF 868 MHz

• Odbiornik z wbudowaną anteną zwiększającą zasięg pilota
• Częstotliwość: 868Mhz
• Napięcie zasilania: pobieranie z centrali przez złącze 24Vdc
• Pamięć 256 pilotów
• Podłączenie: szybkozłącze

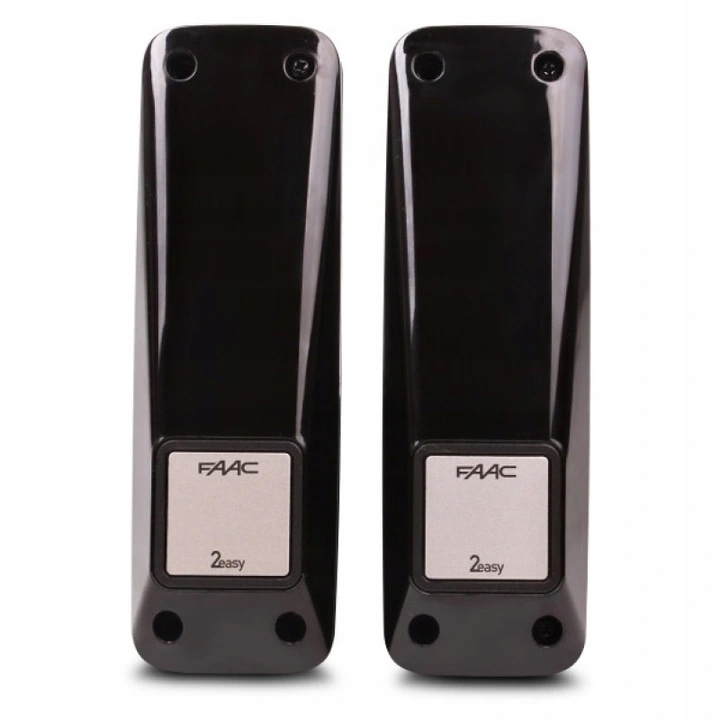

Fotokomórki XP20BD o zasięgu 20m

Dane techniczne:

• Zasięg 20 M
• Zasilanie przez szynę BUS-ową 2easy
• 2 przewody 24 v
• Ochrona IP54
• Poziomy kąt regulacji 180°
• Pobór prądu ( Rx 10mA,Tx 10mA)
• Instalacja naścienna/Na kolumnie/Na wsporniku
• Optyczna samoregulacja
• Czas wykrywania przeszkód 20mS
• Wymiary:41x130x42 mm
• Możliwość zainstalowania do M16 par fotokomórek w jednym układzie

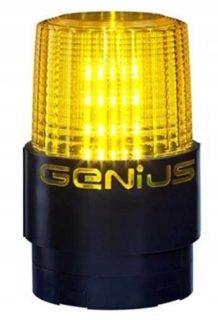

Lampa ostrzegawcza LED 230V

• wbudowany przerywacz
• montaż poziomy lub pionowy na ścianie bądź słupku
• informuje optycznie że brama automatyczna została wprawiona w ruch

UCHWYTY MONTAŻOWE

• uchwyty do zamocowania siłowników, komplet uchwytów do zamocowania na słupkach i skrzydłach bramy
• ocynkowane

AKCESORIA MONTAŻOWE I KLUCZYKI ODBLOKOWUJĄCE

• trzpienie montażowe do zamocowania siłowników do uchwytów montażowych
• kluczyki odblokowujące w przypadku przerwy w dostawie energii elektrycznej

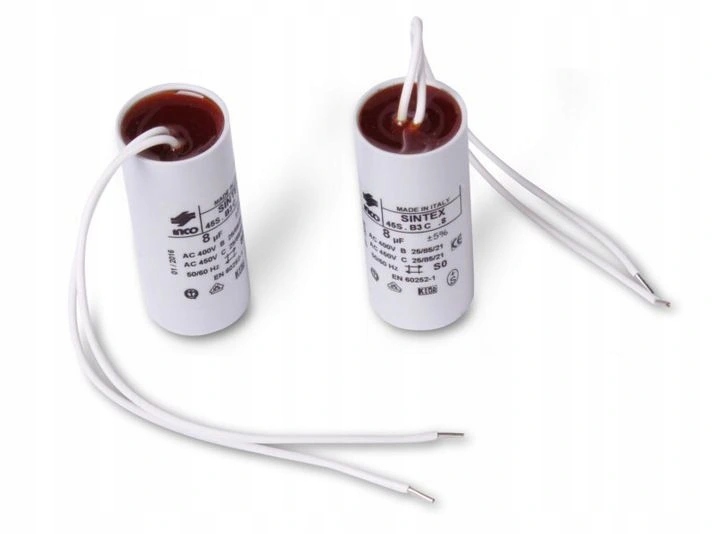

KONDENSATORY

• kumulują energię i pomagają siłownikom wprawić skrzydła bramy w ruch

KOMPLETNY I GOTOWY DO MONTAŻU ZESTAW FAAC 414 LONG DO BRAM DWUSKRZYDŁOWYCH O SKRZYDŁACH DŁUGOŚCI DO 2x4m
