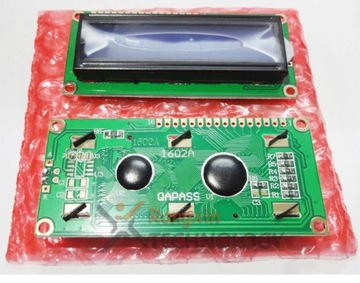

WYŚWIETLACZ LCD 1602 NIEBIESKI 2X16 HD44780

Uniwersalny alfanumeryczny wyświetlacz LCD, zasilany napięciem 5 V. Charakteryzuje się prosta obsługą, wysoką dostępnością oraz licznym wsparciem dla wielu mikrokontrolerów.

Specyfikacja:

• Uniwersalny moduł wyświetlacza LCD alfanumerycznego 2x16 znaków.
• Wyświetlacz LCD 2x16
• Podświetlanie niebieskie
• Znaki białe
• Sterownik zgodny z HD44780.
• Możliwość definiowania swoich znaków
• W standardowym zestawie bibliotek i przykładowych programów pobieranych ze środowiskiem Arduino znajduje się biblioteka LiquidCrystal, która umożliwia obsługę wyświetlacza.
• Sterowanie - Wyświetlaczem można sterować w trybach:
• 8-bitowym bez odczytu flagi zajętoci - do transmisji potrzebnych jest osiem linii magistrali danych i dwie linie sterujące (RS, E - RW podłączone do masy).
• 8-bitowym z odczytem flagi zajętoci - do transmisji potrzebnych jest osiem linii magistrali danych i trzy linie sterujące (RS, E, RW).
• 4-bitowym z odczytem flagi zajętoci- do transmisji potrzebne są cztery linie magistrali danych i trzy linie sterujące(RS, E, RW).
• 4-bitowym bez odczytu flagi zajętoci - do transmisji potrzebne są cztery linie magistrali danych i dwie linie sterujące (RS, E - RW podłączone do masy).

Dane Techniczne:

• Zasilanie: 5V
• średni pobór prądu: 10 mA
• Wymiary: 86x36x13,5
• Wymiary znaku: 2,45 x 5,00 mm
• Zakres temperatur pracy: od -20 do +70 °C

Wyprowadzenia:

1. VSS Masa
2. VDD Zasilanie +5V
3. V0 Kontrast
4. RS Wybór rejestru instrukcji wyświetlacza (stan niski) albo rejestru danych(wysoki)
5. R/W Odczyt (stan niski) / Zapis (stan wysoki)
6. E Odblokowanie wyświetlacza
7. DB0
8. DB1
9. DB2
10. DB3
11. DB4
12. DB5
13. DB6
14. DB7
15. LED A Zasilanie podświetlania +5V
16. LED K Masa podświetlania

WYMIARY:
