Гигрорегулируемая вентиляционная решетка MILA HY+ 10/45

Higrosterowana kratka wywiewna MILA HY+ 10/45

• Automatyczna regulacja strumienia powietrza wywiewanego
• Płynna regulacja w zależności od wilgotności względnej
• Możliwość montażu w ścianach i w sufitach

Dane techniczne:

Model: MILA HY+

Wymiary kratki:

• Średnica zewnętrzna: 180 mm,
• Króciec przyłączeniowy: 125 mm

Przepływ powietrza:

• Maksymalny: 45 m³/h (80 Pa)
• Minimalny: 10 m³/h (40 Pa)

Izolacyjność akustyczna: 56 dB

Montaż: W suficie i w ścianach

Kolor: Biały

W zestawie: Wymienna żaluzja, modułu regulatora, obudowa, zintegrowany króciec przyłączeniowy, wyposażony w uszczelkę.

Potwierdzona wydajność: Krajowa Ocena Techniczna

Producent: HARMANN

Opis produktu

Kratka wentylacyjna wywiewna serii MILA HY+ charakteryzuje się automatyczną regulacją strumienia powietrza odprowadzanego z pomieszczeń. Regulacja odbywa się w sposób płynny, w zależności od wilgotności względnej panującej wewnątrz wentylowanych pomieszczeń.

Zasada działania

W kratce MILA HY+ zastosowano element higroskopijny (odpowiednio skalibrowana taśma poliamidowa), połączony trwale z przepustnicą regulacyjną.

W zależności od poziomu wilgotności względnej taśma ta rozszerza się lub kurczy powodując odpowiednio zwiększenie, lub zmniejszenie strumienia wywiewanego powietrza.

Właściwości użytkowe potwierdzone Krajową Oceną Techniczną!

Jako pierwsi na rynku posiadamy dokumenty potwierdzające rzeczywistą wydajność sprzedawanych przez nas kratek z automatyczną regulacją.

Każdy model MILA został poddany restrykcyjnym testom w Instytucie Techniki Budowlanej. Na tej podstawie wydana została Krajowa Ocena Techniczna oraz Krajowa Deklaracja Właściwości Użytkowych.

ITB-KOT-2019/1095 wydanie 1

Seria MILA została oznaczona znakiem budowlanym B. Oznacza to, że produkt marki Harmann został wprowadzony do sprzedaży legalnie i spełnia wszystkie obowiązujące normy.

Każdy nawiewnik, stosowany w budownictwie, który nie posiada takiego oznaczenia i KOT jest niezgodny z prawem.

Zastosowanie

Seria MILA HY + może być stosowana w budynkach mieszkalnych, hotelach, obiektach biurowych, użyteczności publicznej, oświatowych, placówkach służby zdrowia, gospodarczych, w zbiorczych i indywidualnych systemach wentylacji.

Produkt przeznaczony jest dla pomieszczeń z wentylacją mechaniczną wywiewną, jak również nawiewno-wywiewną. Głównym przeznaczeniem jest odprowadzenie  powietrza wentylacyjnego z mieszkań, w systemowych rozwiązaniach mechanicznej wentylacji wywiewnej - SENSOVENT.

Produkt dedykowany jest do współpracy z centralnymi wentylatorami  zbiorczymi, wyposażonymi w moduł utrzymujący stałe podciśnienie statyczne w kanale wentylacyjnym. Uzyskane w ten sposób „lokalne sterowanie wg zapotrzebowania” oprócz oczywistych korzyści użytkowych (np. zwiększenie komfortu mieszkańców) wiąże się z wyraźną poprawą efektywności energetycznej systemu, co za tym idzie również niższymi kosztami eksploatacji zaprojektowanych urządzeń wywiewnych.

KONSTRUKCJA

Kratki serii MILA HY+ składają się z następujących elementów:

• wymiennej żaluzji, stanowiącej wlot powietrza,

• modułu regulatora, demontowanego  w celach serwisowych,

• obudowy oraz zintegrowanego króćca przyłączeniowego, wyposażonego w uszczelkę.

Montaż

Wywiewniki MILA HY+ montowane są na zakończeniu kanału wentylacyjnego o średnicy zgodnej z typem i średnicą zastosowanego króćca przyłączeniowego, zlokalizowanego na ścianie, suficie, suficie podwieszanym itp. Montaż w suficie odbywa się z wykorzystaniem 3-zaczepowego króćca lub króćca przyłączeniowego ø125, wykonanych z polistyrenu (nie dołączone w zestawie).

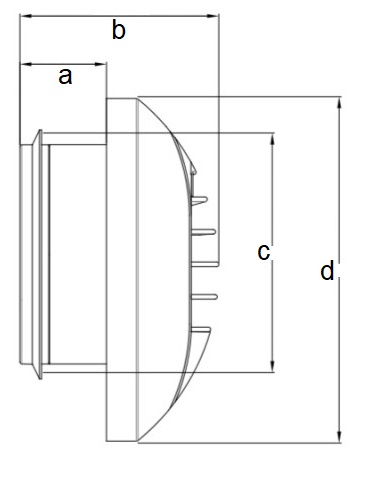

Wymiary

a - 45 mm

b - 103 mm

c - 125 mm

d - 180 mm

Charakterystyka pracy
