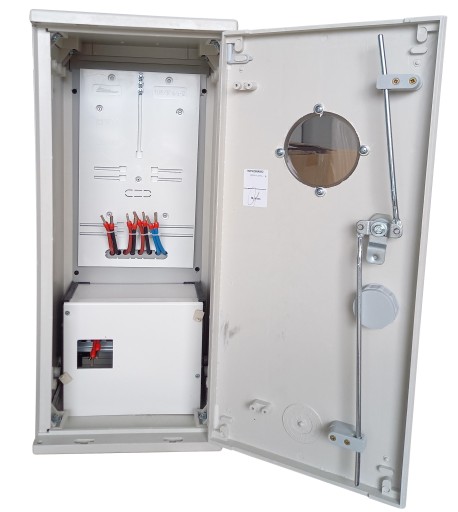

ZL0326W ИЗМЕРИТЕЛЬНЫЙ РАЗЪЕМ РАСПРЕДЕЛИТЕЛЬНОГО ЩИТА

Złącze pomiarowe ZPL-1 3 Fazowe

TYP - ZPL1-0326W

Wymiary obudowy:

• szerokość - 26 cm
• wysokość - 60 cm
• głębokość - 25 cm

PARAMETRY TECHNICZNE

Obudowa izolacyjna-wymiar 26x60x25

Wyposażenie:

Tablica licznikowa 3FAZ,

Miejsce na zabezpieczenie przedlicznikowe

Osznurowana Lgy 10  z licznika na miejsce pod zabezpieczenie

Osznurowane Lgy 10 z licznika na pierścień odejściowy 5x35

Zacisk na przewód neutralny

Plomby

Okienko Wziernik

Stopień Ochrony : IP44, IK10

Klasa Ochronności II

Częstotliwość ~50Hz

Nap. znam Un 230/400 V

PN-EN 60439-1; PN-EN 60439; PN-EN 60439-5;

PN-EN 50298; PN-E 05163; PN-EN 62208

Obudowa wykonana z materiału termoutwardzalnego.

Rozdzielnie posiadają fabrycznie wbudowane kątowniki boczne.

• Stopień ochrony: IP44
• Klasa ochronności: II
• Głebokość obudów: 250
• Odporność na uszkodzenia mechaniczne IK 10
• Klasa palności: V0
• Prąd znamionowy: 630A
• Kolor: RAL 7035
• Możliwość mocowania na fundamencie wykonanym z tego samego tworzywa.
• Możliwość mocowania na kieszeni kablowej wykonanej z tego samego tworzywa.
• Możliwość prostego i szybkiego demontażu drzwi oraz pokryw fundamentu
• Drzwi i plecy skrzynek mają dwie podstawowe szerokości 260mm oraz 400mm.
• Dla obudów o większej szerokości stosuje się drzwiczki podwójne, a plecy składa się za pomocą specjalnych łączników.

Obudowa wykorzystywana jest do produkcji złącz pomiarowo-licznikowych, złącz kablowych, rozdzielnic budowlanych a także do wielu innych typów rozdzielnic elektrycznych i multimedialnych.
