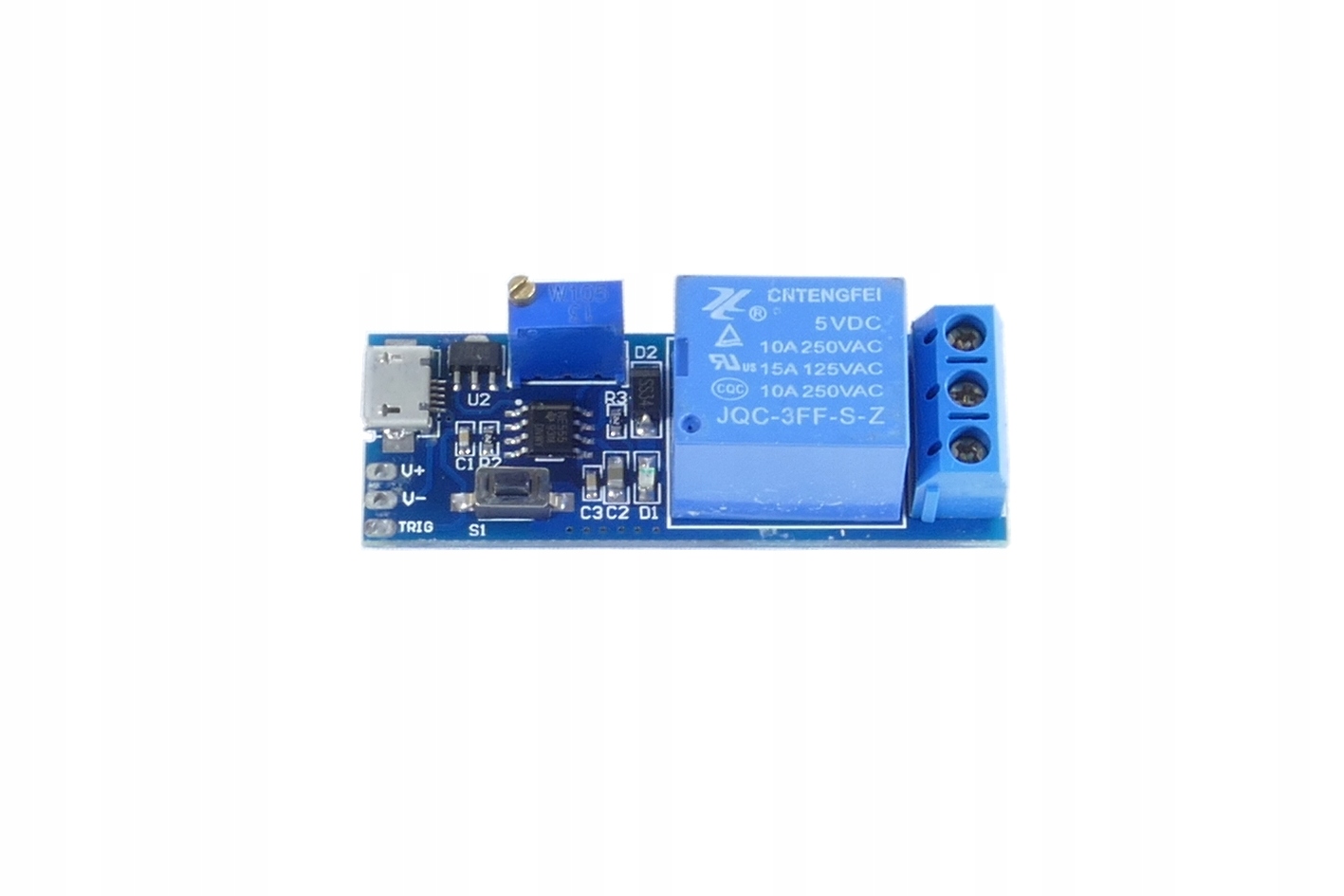

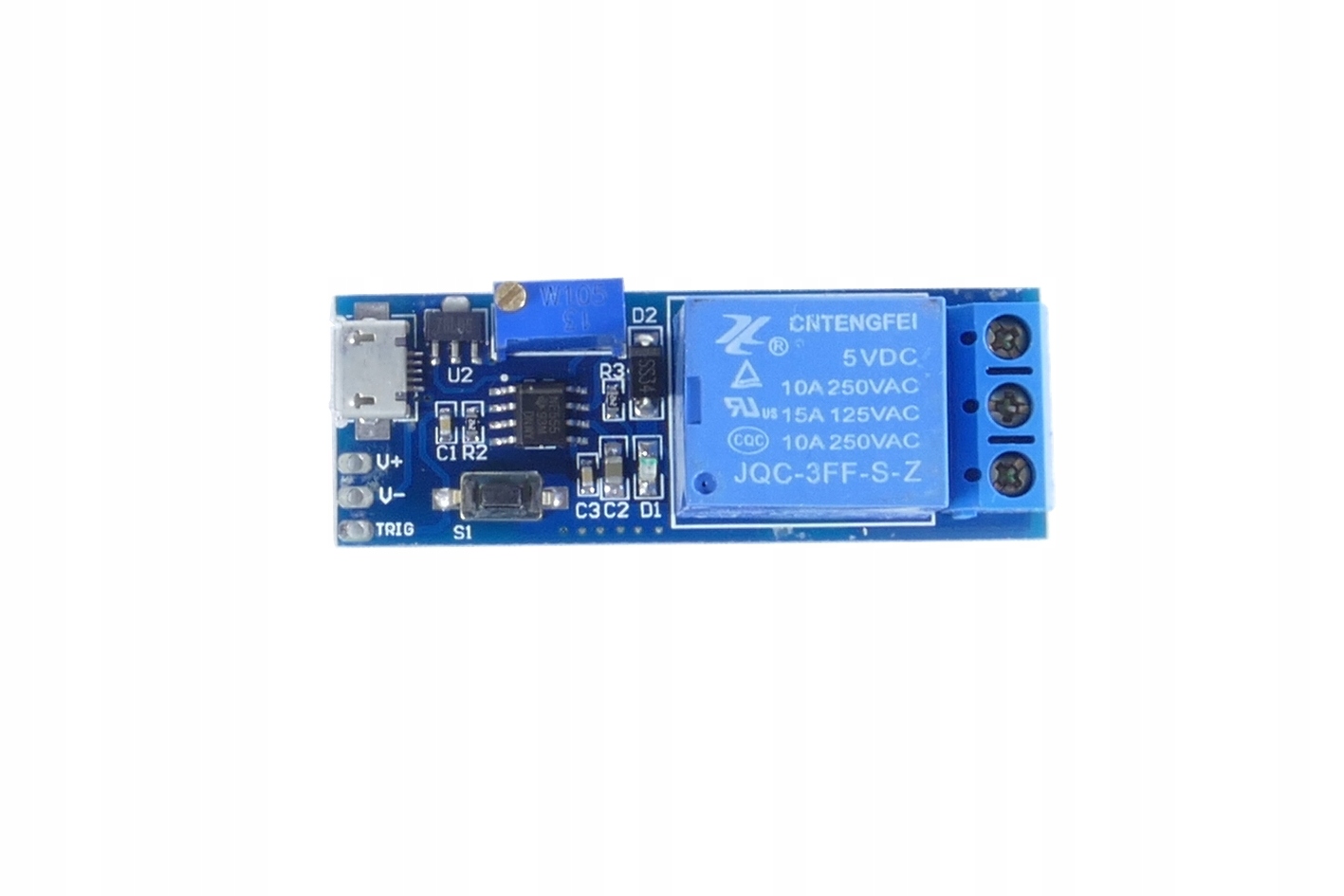

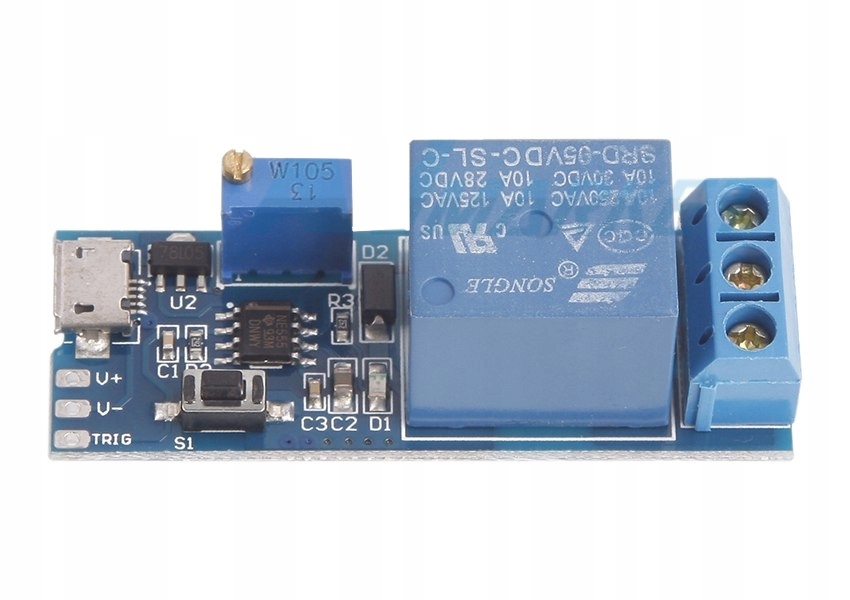

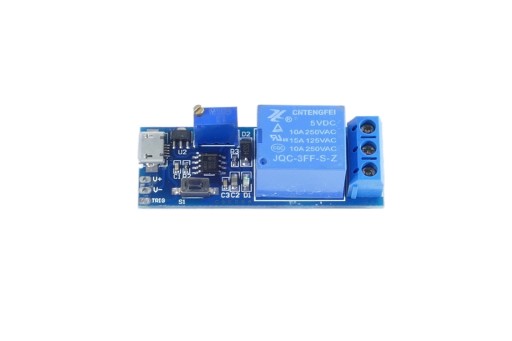

МОДУЛЬ РЕЛЕ ВРЕМЕНИ 5-30В 10А С ТРИГГЕРОМ

Numer katalogowy: 105-09

Przekaźnik zwłoczny z zewnętrznym wyzwalaniem.

Opis:

Po włączeniu zasilania wyjścia przekaźnika NO i COM są odłączone a NC i COM są połączone. Po podaniu krótkiego stanu niskiego na wejście oznaczone jako TRIG, wyjścia NO i COM zostają złączone a NC i COM rozłączone. Stan ten sygnalizowany jest zapalenie się diody LED. Po upływie nastawionego potencjometrem czasu (0-22 sekund) , przekaźnik powraca do stanu początkowego (z przed podania stanu niskiego na wejście TRIG). Zadziałanie przekaźnika można wyzwolić również przyciskiem znajdującym się na module.

Zmieniając kondensator C2 i (lub) potencjometr można uzyskać większe wartości opóźnienia. Czas opóźnienia w sekundach można wyliczyć ze wzoru T=1.1RC gdzie R to maksymalna rezystancja potencjometru w Ohmach, a C to pojemność kondensatora C2 w faradach. Oryginalnie pojemność kondensatora C2 wynosi 22uF a potencjometr ma wartość 1M więc T = 0,000022 * 1000000 = 22 sekundy.

W przypadku zasilania modułu za pomocą zacisków V+ i V- wymagana jest odpowiednia filtracja zasilania. W przeciwnym wypadku zakłócenia z zasilania mogą się nanosić na sygnał trig powodując niepoprawną pracę układu.

Dane techniczne:

- Zasilanie 5 - 30 V (możliwe zasilanie przez port micro USB)

- Prąd styków przekaźnika 10 A

- Napięcie maksymalne na stykach przekaźnika 250V

- Wymiary 5.x20x18 mm

- Czas zwłoki 0 - 22 sekund

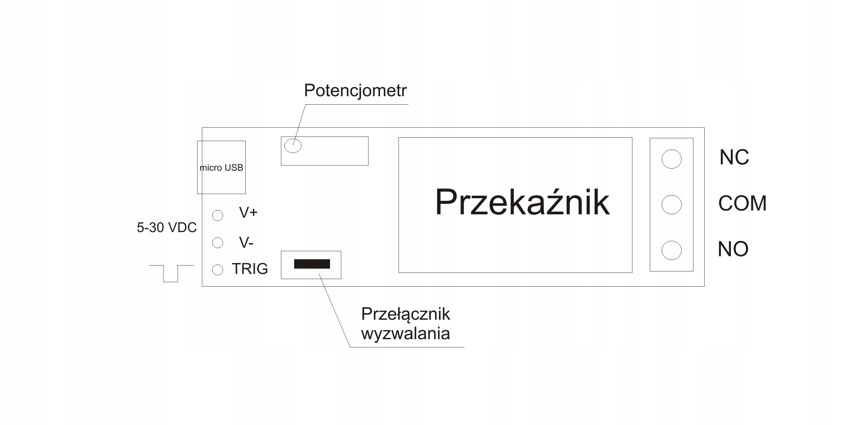

Oznaczenia:

- V+ - plus zasilania (5 - 30VDC)

- V- - masa

- TRIG - wyzwalanie niskim stanem

- NO - styk przekaźnika "Normalnie Otwarty"

- COM - wspólny styk przekaźnika

- NC - styk przekaźnika "Normalnie Zamknięty"
