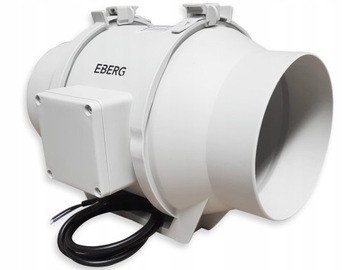

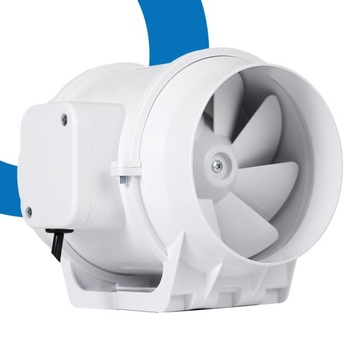

Канальный вентилятор EMAX 125 EBERG, 218 м3/ч, тихий

Wentylator kanałowy EMAX 125/170

Dane techniczne

• Średnica: 125 mm
• Napięcie: 230 V
• Częstotliwość: 50 Hz
• Moc: 35/20 W
• Przepływ powietrza: 218/181 m3/h
• Prędkość: 2600/2100 obr./min.
• Ciśnienie: 140/115 Pa
• Poziom hałasu: 31/26 dB
• Waga: 1,30 kg
• Producent: EBERG

Opis produktu

Wentylator kanałowy stosowany w instalacjach wywiewnych i nawiewnych. Możliwość montażu pionowego i poziomego.

Model ten stosować można w pomieszczeniach o niskim stopniu zapylenia, takich jak pomieszczenia użyteczności publicznej (sklepy, restauracje, bary), pomieszczenia sanitarne, lokale mieszkalne oraz obiekty przemysłowe (hale, magazyny, warsztaty, garaże).

Wentylator wykonany jest z wysokiej jakości materiałów - z polipropylenu, przyjaznych dla środowiska.

Cechy i funkcje

• Wydajność maksymalna Q max – 218 m3/h.
• Spręż maksymalny p max – 140 Pa.
• Diagonalny wirnik typu mixflow.
• Dwubiegowy silnik.
• Klasa izolacji B, stopień ochrony silnika IP44.
• Trwałe łożyska kulkowe.
• Przystosowany do napięciowej regulacji prędkości obrotowej.
• Łatwy demontaż i konserwacja.
• Możliwy montaż w pionie i poziomie.

Konstrukcja

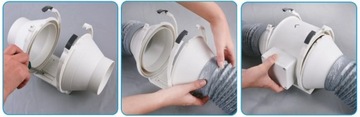

Specjalnie zaprojektowana obudowa składa się z trzech podstawowych elementów: podstawy montażowej, zespołu silniko-wirnika z wbudowaną puszką podłączeniową oraz króćców przyłączeniowych. Całość łączy się ze sobą za pomocą dwóch uchylnych klamer montażowych, które dodatkowo ułatwiają konserwację wentylatora.

Wysokiej jakości łożyska kulowe

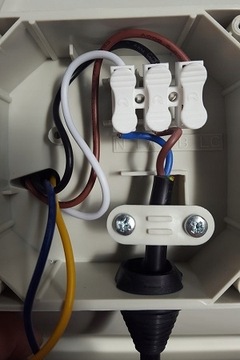

Puszka przyłączeniowa zamontowana na obudowie wentylatora

Zastosowanie

Wentylatory idealnie nadają się do transportu słabo zapylonego powietrza.

Można je stosować w instalacjach nawiewnych i wywiewnych w budynkach użyteczności publicznej, budynkach mieszkalnych, domach jednorodzinnych, biurach, sklepach itp.

Montaż wentylatorów możliwy jest zarówno w pozycji pionowej jak i poziomej.

Napęd i sterowanie

Wentylator wyposażony jest w dwubiegowy silnik zasilany prądem jednofazowym 230V, 50 Hz, przystosowany do regulacji napięciowej.

• Stopień ochrony – IP44
• Klasa izolacyjności – B

W standardzie zastosowano termiczne zabezpieczenie uzwojeń silnika oraz wysokiej klasy łożyska kulkowe.

Wentylator z silnikiem 2 biegowym

Ustawienie prędkości obrotów odbywa się poprzez podanie napięcie na jeden z biegów

LA( bieg wysoki ) lub LB ( bieg niski )

Możliwość zastosowania osobnego przełącznika biegów , lub

regulatora obrotów - zakres regulacji 70 - 100 %

Wymiary

• a - 188 mm
• b - 102 mm
• c - 90 mm
• d - 78 mm
• e - 166 mm
• f - 194 mm
• g - 140 mm
• h - 124 mm

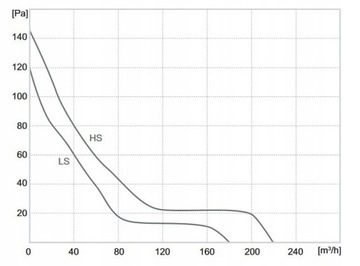

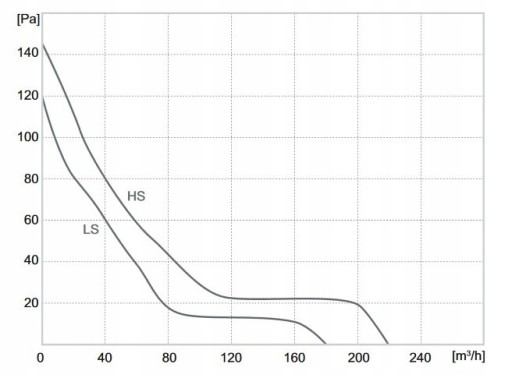

Charakterystyka pracy
