Nazwa przedmiotu:

BLOKADA, OGRANICZNIK, PRZYTRZYMYWACZ GRZEBIENIOWY UNIWERSALNY

DO OKIEN

UCHYLANYCH I ROZWIERANYCH

dostępny w kolorze:

BIAŁYM

TYLKO U NAS ZA 12,49 zł

OTRZYMASZ 1 OGRANICZNIK OKNA

Cena: 12,49 zł (za 1 szt.)

kupując 1 sztukę otrzymujesz ramię ogranicznika grzebieniowego i zaczep ogranicznika;

Opis: ramię blokady wykonane jest z tworzywa w kolorze białym a zaczep pod klamkę z blachy ocynkowanej. Blokada służy do blokowania skrzydeł okiennych uchylanych i rozwieranych. Ramię regulowane wyposażone jest w wycięcia, w które wsuwa się zaczep, który blokuje skrzydło okna przed większym rozwarciem lub uchyleniem. Blokada umożliwia uzyskanie szczeliny, która jest nieosiągalna przy normalnym mechanizmie okna. Montaż rozpoczynamy od odkręcenia klamki i włożeniu pod klamkę zaczepu blokady po czym przykręcamy wcześniej odkręconą klamkę tym samym mocując zaczep blokady. Na podstawie zmontowanego zaczepu, ustalamy poziom na jakim możemy zamontować ramię blokady aby spełniała ona swoją funkcję. Montaż polega na przykręceniu ruchomego ramiona blokady do ramy okna (z zębami skierowanymi w dół) na poziomie wcześniej przykręconego zaczepu. Ramię przykręca się dwoma wkrętami o średnicy fi 3,5 - 4,00 mm w taki sposób by znajdowało się obok skrzydła okna, które ma być blokowane na wysokości wcześniej zamontowanego zaczepu. Po otwarciu skrzydła okna, ramię jest umieszczane na zaczepie i okno zostaje zablokowane na wybranym poziomie.

Wymiary:

długość ramiona blokady - 107 mm;

wymiary podstawy umożliwiającej przykręcenie ramię blokady do ramy okna - 40 x 12 mm;

średnica otworów montażowych w podstawie ramienia blokady - 2 x 4 mm;

wymiary zaczepu, który jest umieszczany pod klamką skrzydła okna - 66 x 63 mm;

średnica otworów przelotowych, w których umieszczane są wkręty do przykręcenia klamki - 2 x 10 mm;

średnica otworu przelotowego, przez który przechodzi trzpień klamki - 15 mm;

rozstaw otworów montażowych (od osi do osi otworu) w zaczepie montowanym pod klamką - 43 mm;

rozstaw otworów montażowych (od osi do osi otworu) w podstawie ramienia blokady montowanej do ramy okna - 28 mm;

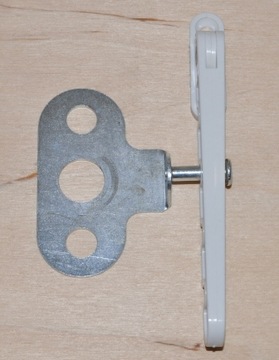

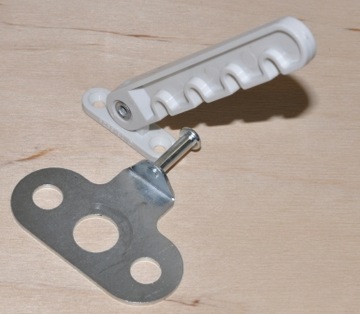

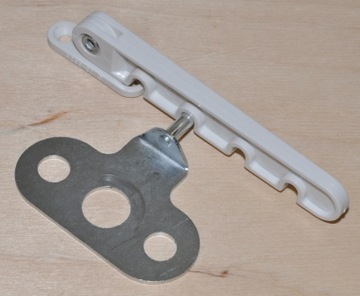

ZDJĘCIA OGRANICZNIKA NIE ZAMONTOWANEGO

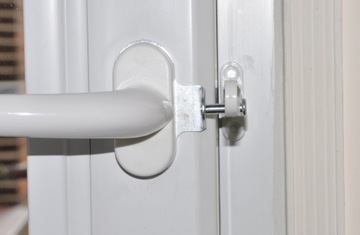

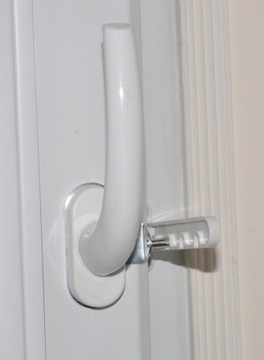

PRZYKŁADOWE ZDJĘCIA ZAMONTOWANEGO OGRANICZNIKA W KOLORZE BIAŁYM,

W KILKU PRZYPADKACH:

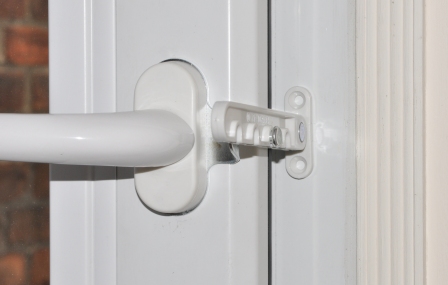

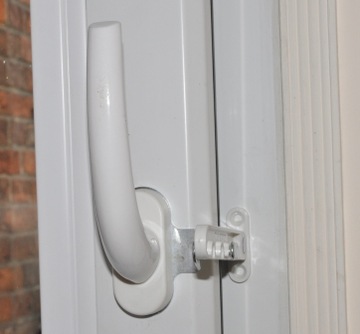

OKNO ZAMKNIĘTE

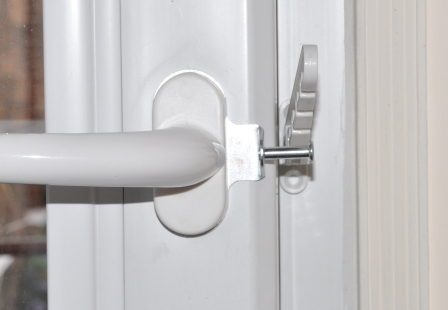

OKNO ROZWIERANE (OTWIERANE NA ZWIASACH PIONOWYCH)

OKNO UCHYLANE (OTWIERANE NA ZWIASACH POZIOMYCH)
