МОДУЛЬ ПИТАНИЯ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 5В LM 7805
Товар
- 1 раз купили
- 4.9 оценка
- 9799 осталось
- 133 отзыва
Доставка
Характеристики
Описание
ELE0000039
STABILIZATOR NAPIĘCIA - ZASILACZ - MODUŁ - LM 7805 5V 1,2A

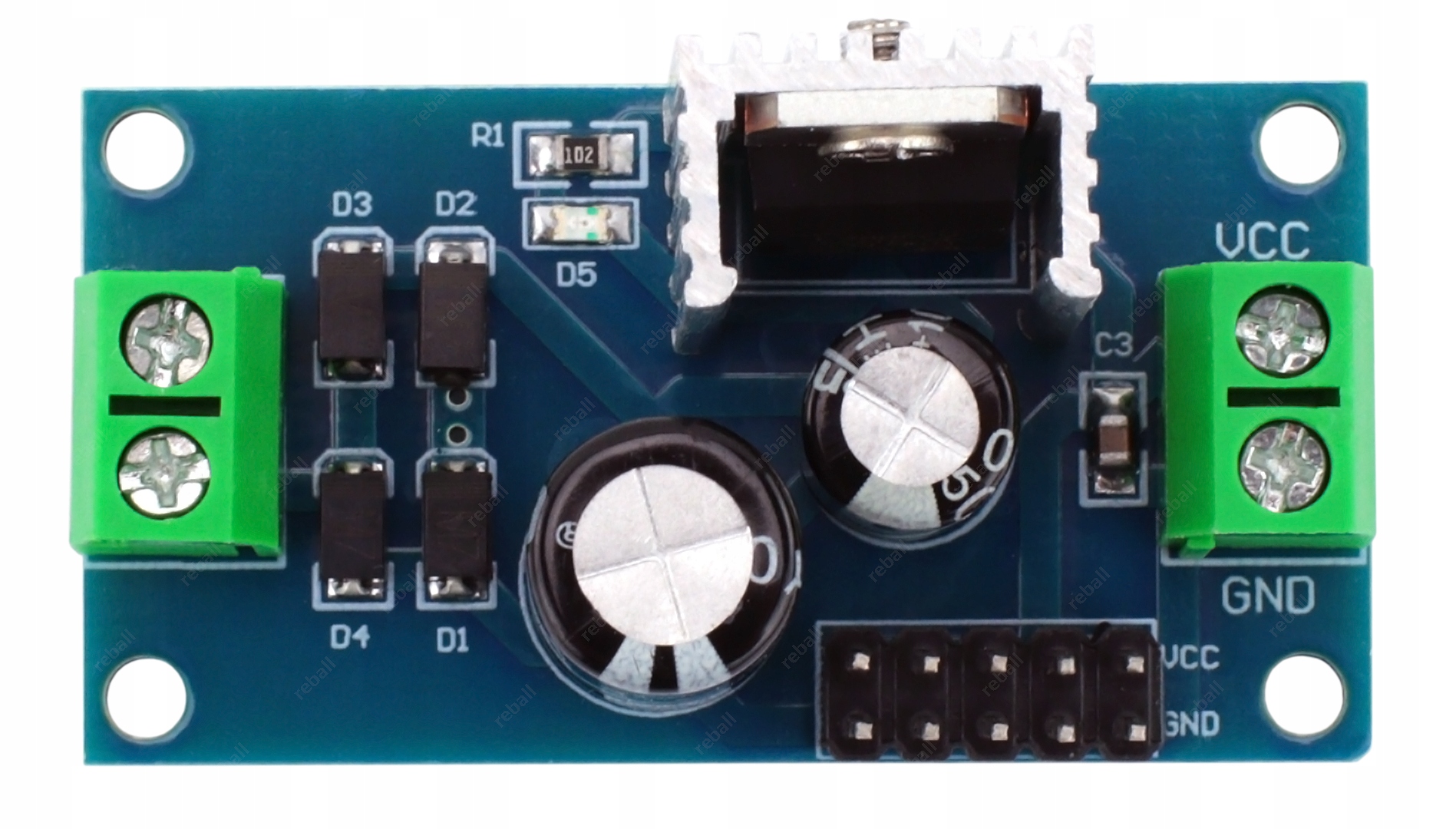

Kompletny moduł zasilacza DC o stałym napięciu wyjściowym 5,0V.

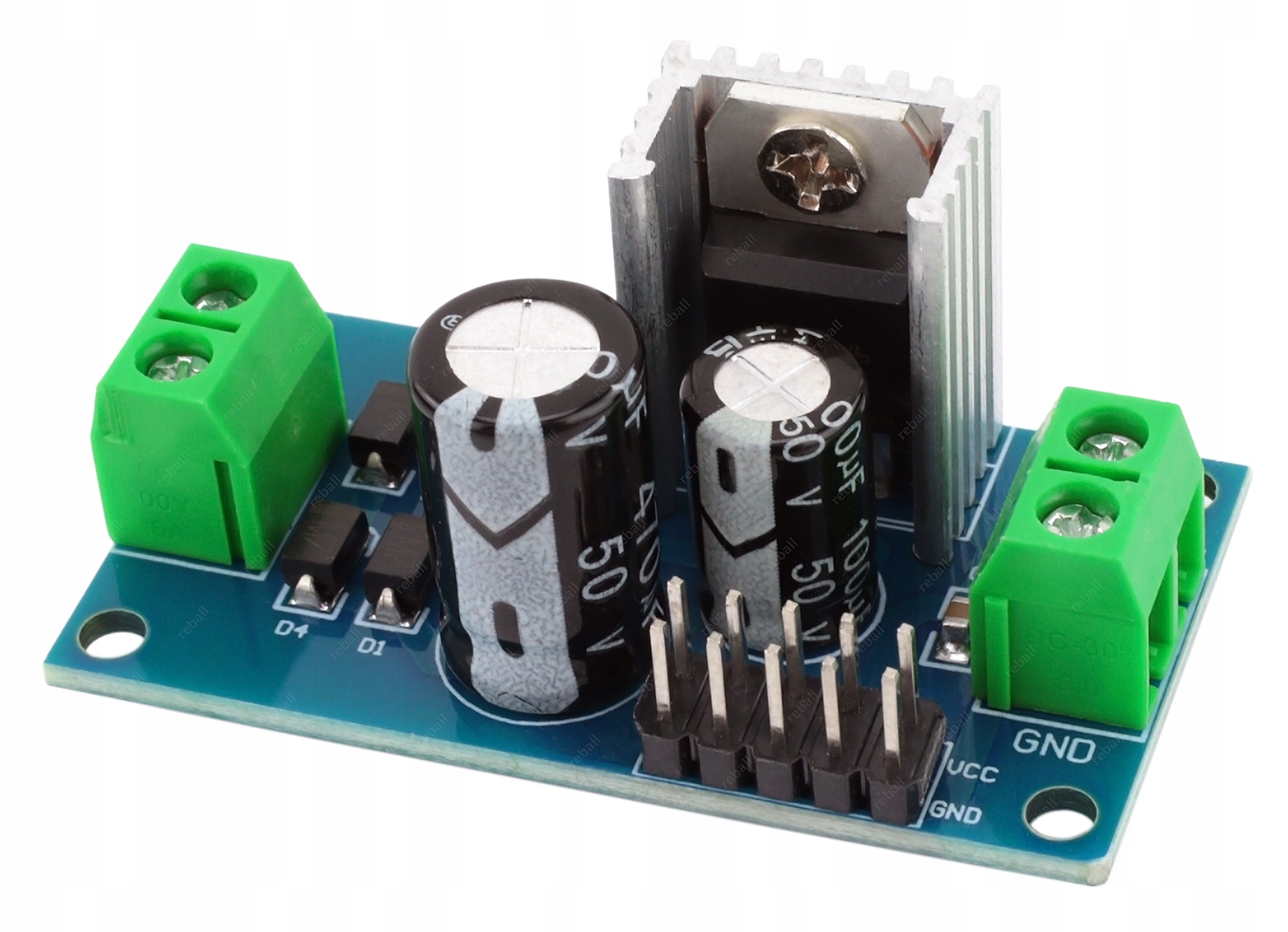

Moduł oparty jest na liniowym stabilizatorze napięcia LM 7805 w obudowie TO-220 i dodatkowo wyposażony w radiator.
Zaciski wejściowe są to złącza ARK 2 do przykręcenia przewodów (nie ma konieczności lutowania).
Podłączenie:
Na wejście modułu (od lewej) podajemy napięcie wejściowe zmienne AC z transformatora lub wyższe napięcie stałe DC które chcemy obniżyć do wartości 5V. Polaryzacja napięcia wejściowego nie ma znaczenia, ponieważ na wejściu mamy 4 diody prostownicze w układzie Graetza.
Wyjściowe stabilizowane napięcie jest podawane na terminal ARK 2 do przykręcenia przewodów i dodatkowo na złącza typu GOLD-PIN. VCC jest to wyjście (+) napięcia, a GND to masa (-).
Moduł wyposażony w diodę LED.
Specyfikacja:
- stabilizator LM 7805 w obudowie TO220 + radiator
- napięcie wejściowe: 7,5 - 20V DC/AC
- napięcie wyjściowe stabilizowane DC: 5,0V
- maksymalny prąd wyjściowy: do 1,2A (chwilowy)
- zabezpieczenia wewnętrzne stabilizatora: nadprądowe oraz przeciw przegrzaniu
- płytka drukowana dwustronna z metalizacją otworów
- złącze: skręcane 2x ARK-2
- wymiary: 26 X 49mm
Potrzebujesz inne akcesoria serwisowe i lutownicze - sprawdź nasze pozostałe aukcje.
