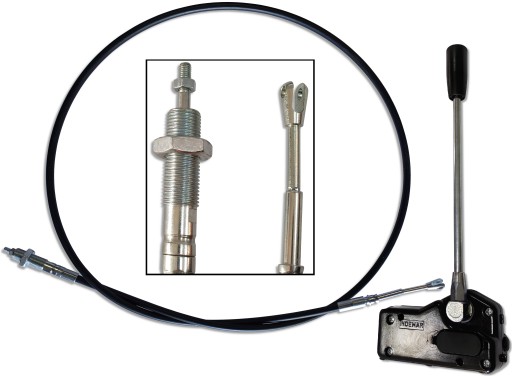

РЫЧАГ ДЖОЙСТИКА 1-СЕКЦИОННОГО РАСПРЕДЕЛИТЕЛЯ + КАБЕЛЬ

KOMPLET Dźwignia sterująca wraz z korpusem do sterowania rozdzielaczem 1-sekcyjnym + Linka na widełki 2m

KOD SKRAW-MET: [8322]

Przystosowany do mechanicznego sterowania 1 - sekcyjnym rozdzielaczem hydraulicznym.

Solidna dźwignia umożliwiająca mechaniczne sterowanie dwukierunkowymi hydraulicznymi zaworami sterującymi TURA (ładowacza) przy pomocy linki na widełki (która jest w zestawie).

W rozdzielaczu 3 sekcyjnym potrzebne będą trzy takie dźwignie i trzy linki. Dźwignie mogą być łączone i skręcane ze sobą tworząc jednolity panel sterujący.

Pozwala na zdalne sterowanie (z kabiny) rozdzielaczami, które znajdują się poza kabiną.

Zastosowanie:

Dedykowany do sterowania TURA 1, 2, 3 w ciągnikach takich jak:

• URSUS
• ZETOR
• MF i pochodnych.

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w różnego rodzaju maszynach tj.: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, maszynach przemysłowych i innych.

Łatwy do zainstalowania.

Specyfikacja techniczna:

Temperatura pracy: od -40°C / do +80°C

1. Otwór na kabel z widełkami
2. Otwory montażowe
3. Gałka czarna
4. Czarna zaślepka

Materiał:

• Ergonomiczny, hartowany uchwyt z tworzywa sztucznego
• Wytrzymała metalowa rama i dźwignia dla większej trwałości

Do tej dźwigni pasuje linka zakończona widełkami z otworem 6mm

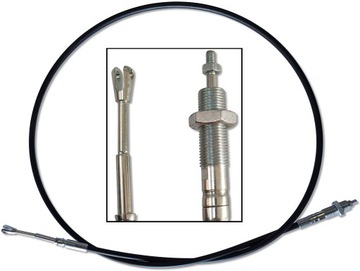

Linka do sterowania rozdzielaczem na widełki 2m

KOD SKRAW-MET: [2448]

SUPERWYTRZYMAŁA

Metalowa w pancerzu o długości 2m

Linka doskonale sprawdza się przy sterowaniu rozdzielaczami hydraulicznymi stosowanymi w maszynach i urządzeniach zasilanych hydraulicznie sterowanych joystickiem / dźwignią.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

Końcówki:

• Końcówka linki od strony joysticka zakończona widełkami z otworem 6 mm oraz korpusem 14 mm
• Końcówka linki od strony rozdzielacza gwint korpusu linki M16x1.5, gwint suwaka M6x1.6

Specyfikacja techniczna:

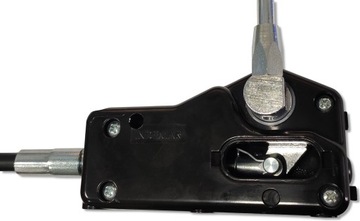

Instrukcja montażu linki na przykładzie dźwigni INDEMAR:

1. Wsunąć linkę z widełkami (5) w otwór dźwigni.

2. Naprowadzić widełki na ruchomy mechanizm dźwigni znajdujący się pod zaślepką (4)

3. Zabezpieczyć widełki trzpieniem z zawleczką (3) dociskając mocno aż nie będzie samowolnie wyskakiwał z otworu. (Jak na zdjęciu poniżej)

4. Zamontować śrubę (1) wraz z nakrętką (2), następnie dokręcić

5. Zatrzasnąć zaślepkę (4)

Przedstawiony joystick steruje m.in. takimi rozdzielaczami hydraulicznymi
