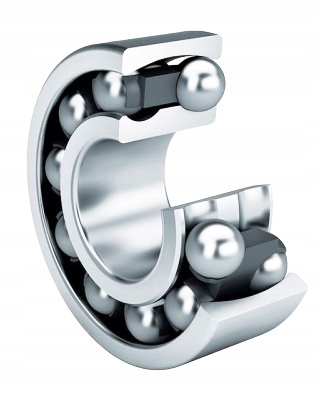

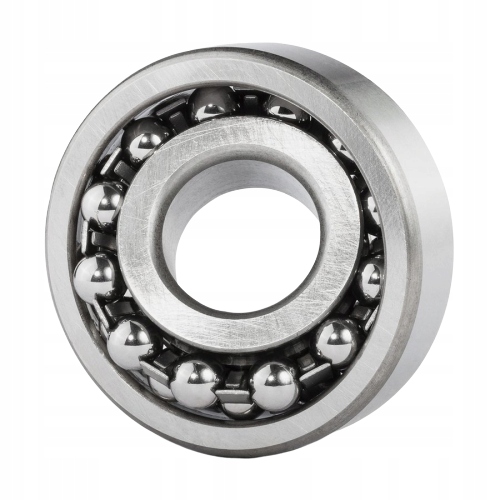

АЛЬТИЛИЗИРУЮЩИЙ ШАРИКОВЫЙ ПОДШИПНИК 1204 K CX ДВУХРЯДНЫЙ

łożysko 1204 K CX

Symbol: 1204 K CX

Wymiary [mm]: 20x47x14

Typ otoworu: Cylindryczny

Przenoszenie obciążenia: Poprzeczne

Opis: Łożysko kulkowe wahliwe, dwurzędowe

Producent: CX

Luz: Normalny

Uszczelnienie: Brak

Charakterystyka: Stożkowy pierścień wewnętrzny (K)

1204 K CX

Ementami tocznymi łożysk kulkowych wahliwych są dwa rzędy kulek. Cechą charakterystyczną tych łożysk jest kulista bieżnia pierścienia zewnętrznego, pozwalająca na swobodne korygowanie błędów współosiowości opraw i ugięć wału. Dopuszczalna odchyłka od osi, przy pełnym obciążeniu nie powinna jednak przekraczać 4º. Stosowane są również łożyska kulkowe wahliwe z otworami stożkowymi (serie K o zbieżności 1:12), osadzane na tulejach wciąganych.

łożysko 1204 K CX

Łożyska wahliwe są ustawiane w kierunku osiowym za pomocą wkrętów lub kołków w wycięciu z jednej strony pierścienia wewnętrznego. Wkręt lub kołek jednocześnie zabezpiecza przed obracaniem się pierścienia na wale.

Materiał koszyka:

M - kosz mosiężny

TVH - kosz poliamidowy
