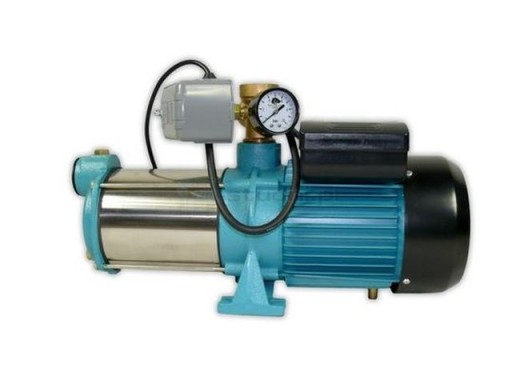

Насос HYDROPHORUS MHI1300 INOX + аксессуары 230В 111

ZASTOSOWANIE:

Wielostopniowe pompy nawierzchniowe przeznaczone są do zaopatrywania w wodę budynków mieszkalnych, podnoszenia ciśnienia w instalacjach. Ze względu na wysokie parametry hydrauliczne z powodzeniem stosowane są również w gospodarstwach rolnych,zakładach przemysłowych, systemach nawodnień, przydomowych ogrodach, czy też na terenach ogródków działkowych.

WYKONANIE:

• Korpus pompy ze stali nierdzewnej AISI 304,
• wirnik ze stali nierdzewnej AISI 304
• wał ze stali nierdzewnej AISI 304
• korpus ssący oraz konsola z żeliwa
• wysokiej klasy dławica mechaniczna SIC/CAR
• wbudowany wyłącznik termiczny

CECHY I ZALETY:

• duża wydajność i wysokie podnoszenie
• cicha praca (75dB)
• wbudowany włącznik termiczny, który zabezpiecza silnik przed zbyt wysoką temperaturą
• solidna, odporna na korozję konstrukcja
• łatwa obsługa
• niezawodna
• pompa samozasysająca

Informacja ważna dla doboru pomp.

Przy doborze parametrów hydraulicznych pompy hydroforowej należy wziąć pod uwagę że parametry podane przez nas w tabelach jak i na wykresach tak jak i u innych dostawców są parametrami hydraulicznymi uzyskiwanymi bezpośrednio na wyjściu z pompy czyli bez uwzględnienia strat wynikających z oporów instalacji ssącej jak i tłocznej oraz armatury znajdującej się w tych instalacjach .

Biorąc powyższe pod uwagę dobierający pompę musi uwzględnić następujące elementy instalacji ssącej i tłocznej które będą miały znaczący wpływ na obniżenie parametrów ciśnienia i wydajności w miejscu odbioru wody:

-średnica i materiał, z jakiego wykonano rurociąg ssący i tłoczny. Zmniejszenie średnic (redukcja odcinka ssącego i tłocznego instalacji ) w porównaniu do średnicy wyjścia ssącego i tłocznego z pompy znacząco zwiększy spadek parametrów. Zwiększenie średnicy zadziała odwrotnie choć nie w takim zakresie jak zwężanie rurociągu.

- długość pionowego odcinka rury ssącej od poziomu zamontowania pompy do najniższego lustra wody w źródle. Mowa o najniższym poziomie lustra wody ponieważ zazwyczaj w czasie pompowania lustro wody obniża się. Niewielkie znaczenie dla oporów ma ta część rury ssącej która stale znajduje pod lustrem wody

- długość poziomych odcinków rurociągu ssącego i tłocznego

- wszystkie inne elementy instalacji ssącej i tłocznej jak zawór zwrotny, głowica studni, kolanka, redukcja, nyple, trójniki, zawory, zwężki, wodomierze, itp.

- zakładany maksymalny przepływ w projektowanym rurociągu. Chodzi oto że dla przyjętej średnicy instalacji tłocznej wielkość oporów skutkujących spadkiem parametrów hydraulicznych zwiększa się wraz z wielkością przepływu ( ze wzrastającą wydajnością pompy). Wielkość wskaźników pozwalających określić spadki parametrów dla poszczególnych elementów instalacji ssącej i tłocznej można znaleźć w fachowych wydawnictwach z dziedziny instalacji pomp Dopiero zsumowanie oporów wynikających z długości i średnicy instalacji, zainstalowanych w/w elementów, wielkości przepływu daje faktyczną informację o tym o ile zmniejszy się parametr ciśnienia i wydajności w miejscu odbioru wody w porównaniu z deklarowanymi dla danej pompy parametrami.

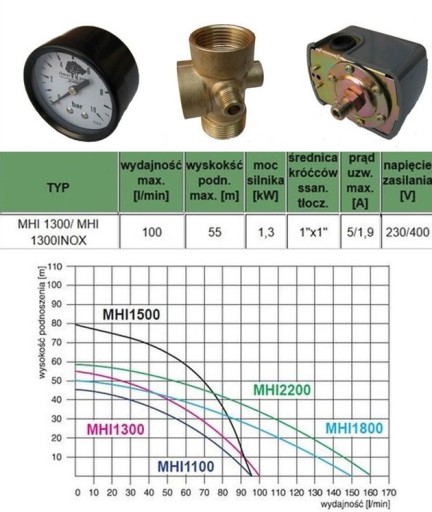

OSPRZĘT

- Manometr :

Zakres pracy 0 - 10 bar , króciec przyłączeniowy 1/4" .

- Wyjście tłoczne

Wyjście tłoczne pięciodrożne służy do zamontowania akcesoriów do hydroforu: manometru, włącznika ciśnieniowego oraz podłączenia rury doprowadzającej wodę .

- Wyłącznik ciśnieniowy

Wyłączniki ciśnieniowe  przeznaczone do automatycznego załączania i wyłączania jednofazowych silników elektrycznych  pomp hydroforowych oraz głębinowych.

• napiecie zasilania                                    - 230 V.
• Częstotliwość znamionowa                      - 50/60 Hz
• Prąd znamionowy                                     - 8A
• zakres regulacji ciśnienia załączania       - 1,2 - 2,6 bar
• zakres regulacji ciśnienia wyłączania       - 2,1 - 5 bar
• średnica króćca                                        - ¼"
