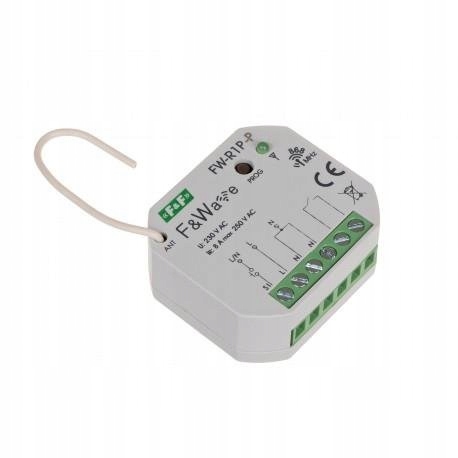

РАДИООДИНОЧНОЕ БИСТАБИЛЬНОЕ РЕЛЕ FW-R1P-P

RADIOWY POJEDYNCZY PRZEKAŹNIK BISTABILNY FW-R1P-P

Napięcie zasilania: 85 : 265 V AC/DC

Liczba kanałów: 1

Funkcja: przekaźnik wielofunkcyjny

Wejścia sterownicze: 1

Sygnał sterujący: L lub N

Obciążalność wyjścia (AC-1): 8 A / 250 V

Element wykonawczy: przekaźnik

Częstotliwość radia: 868 MHz

Przyłącze: zaciski śrubowe 2,5 mm2

Moment dokręcający: 0,4 Nm

Pobór mocy czuwanie/praca: 0,25 W / 0,6 W

Temperatura pracy: -25 : 65 C

Wymiary: 43 mm x 48 mm x 20 mm

Montaż: w puszce podtynkowej FI 60

Stopień ochrony: IP20

Wielofunkcyjny, 1-kanałowy przekaźnik bistabilny. Przeznaczony do montażu w puszce podtynkowej fi 60.

Cechy modułu

Współpraca z nadajnikami zdalnego sterowania F&Wave.

Pojedynczy przekaźnik wielofunkcyjny. Realizowane funkcje:

- Bistabilny – pierwsze naciśnięcie przycisku załącza przekaźnik, drugie naciśnięcie wyłącza.

- Czasowy – naciśnięcie przycisku załącza przekaźnik na zaprogramowany czas. Możliwość ustawienia czasu od 1 sekundy do 48 godzin. Naciśnięcie przycisku przy załączonym przekaźniku rozpoczyna odmierzanie czasu od początku.

- Monostabilny – przekaźnik pozostaje załączony tak długo, jak długo naciśnięty jest przycisk na pilocie.

- Włącz – naciśnięcie przycisku załącza przekaźnik Wyłącz – naciśnięcie przycisku wyłącza przekaźnik.

Funkcja przekaźnika powiązana jest z przyciskiem nadajnika. Każdy przycisk może realizować inną funkcję.

Możliwość sterowania z maksymalnie 32 nadajników.

Sterowania lokalne – możliwość bezpośredniego sterowania przekaźnika z użyciem dowolnego przycisku monostabilnego (np. dzwonkowego). Wejście lokalne może mieć przyporządkowaną dowolną funkcję przekaźnika.

Grupowe programowanie nadajników. Jeżeli kilka przycisków pełni taką samą funkcję to można je ustawić w jednym cyklu programowania.

Separowany styk wyjściowy NO o obciążalności 8 A (AC-1).

Niewielki rozmiar obudowy.

Zaciski śrubowe ułatwiające montaż w puszce podtynkowej.

Retransmisja sygnałów z nadajnika – możliwość zwiększenia zasięgu zdalnego sterowania.

Niewielki pobór mocy – niski koszt eksploatacji.

Wbudowane elektroniczne zabezpieczenie termiczne zapobiegające uszkodzeniu w przypadku nadmiernego obciążenia przekaźnika.

System F-Wave

Jest to propozycja dla Wszystkich, którzy chcą podnieść komfort życia.

F&Wave to łatwy w montażu i niezwykle prosty w obsłudze system bezprzewodowego sterowania urządzeniami codziennego użytku. Pozwala na zdalne sterowanie oświetleniem, płynną regulację jasności oświetlenia, sterowanie roletami, żaluzjami, markizami, bramami wjazdowymi i garażowymi oraz innymi urządzeniami w domu.

Unikalną cechu systemu F&Wave jest retransmisja sygnału - każdy odbiornik, który odbierze sygnał sterujący z nadajnika, automatycznie przesyła go dalej. Zwiększa to znacznie zasięg sterowania w przypadku odbiorników oddalonych od nadajnika na tyle, że znajdują się poza zasięgiem pierwotnego sygnału.

Na system składają się odbiorniki - urządzenia wykonawcze. Wyprodukowane są w wersji do montażu w puszce podtynkowej FI60 lub do montażu na szynie TH-35 (szerokość 1 modułu tj. 17,5 mm). Obok odbiorników w systemie F&Wave występują również nadajniki. Są to podręczne piloty lub urządzenia do montażu w puszce podtynkowej.

Zasięg działania

W otwartej przestrzeni bez obecności czynników zakłócających zasięg urządzeń sterowanych drogą radiową oscyluje w granicach 100 m. W warunkach zabudowy oraz w obecności źródeł zakłóceń (linie energetyczne, nadajniki, itp.) rzeczywisty zasięg może być mniejszy. Zasięg można poprawić przez bezpośrednią retransmisję modułów znajdujących się wzajemnie w swoim zasięgu.
