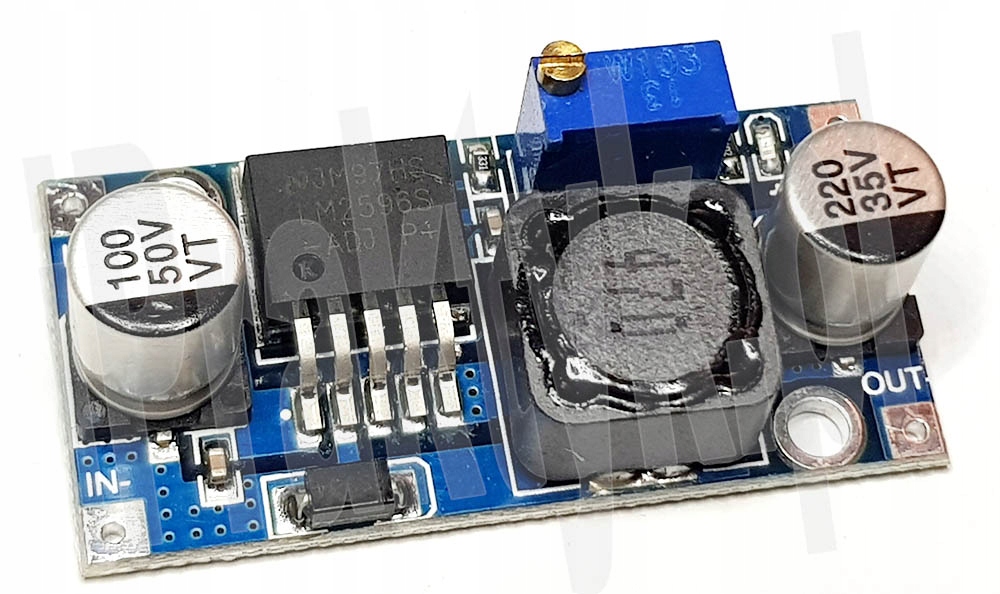

LM2596 - Понижающий преобразователь, понижающий, 1–37 В, 3 А

BUCK DC Converter LM2596

moduł wysoce wydajnej przetwornicy obniżającej napięcie (max 3A).

Przedmiotem niniejszej aukcji jest moduł automatycznej przetwornicy obniżającej napięcie (automatycznie) do zadanego poziomu (można je ustawić bardzo precyzyjnie pokrętłem) bez względu na napięcie wejściowe. Napięcie wejściowe: do 40V. max 3A, napięcie wyjściowego: 1,2-37V. Częstotliwość przełączania: 150kHz.

Moduł ten znajduje zastosowanie w układach elektronicznych (np. projektach Arduino przy zasilaniu z baterii słonecznych, akumlatorów oraz przy ich ładowaniu i zasilaniu oświetleń LED). Układ ten umożliwia uruchomienie elementów projektu poprzez zapewnienie stabilnego i wymaganego zasilania, bez względu na poziom napięcia wejściowego.

Układ ten cechuje się wysokim stopniem sprawności (do 94%) co oznacza, że np. przy zasilaniu z akumulator projekt będzie pracował nawet o połowę dłużej niż przy standardowych stabilizatorach napięć.

Specyfikacja techniczna:

• Typ przetwornicy: buck (step down);
• Regulacja napięcia: TAK, płynna i precyzyjna;
• Zakres napięcia wejściowego: 3,8-40V;
• Zakres napięcia wyjściowego: 1,2-37V;
• Maksymalne obciążenie: 3A;
• Zabezpieczenia: przeciążeniowe i termiczne.
• Przy znacznym obciążeniu warto zainstalować radiator;
• Układ operacyjny: LM2596S;
• częstotliwość operacyjna przetwornicy: 150kHz;
• efektywność: do 94%.
• Wymiary: 43x 21 x 14mm;
• 2 wejścia, 2 wyjścia, 3 potencjometr regulujące napięcie wyjściowe, prąd naładowania i prąd odcięcia (zabezpieczenia);
• Zakres temperatury pracy: od -40°C do 125°C;
