MIERNIK AMIKO MULTITRACKER 3 DVB-S/S2 DVB-T/T2/C

Przedmiotem sprzedaży jest miernik do pomiaru sygnału satelitarnego, naziemnego oraz kablowego typu Combo

AMIKO MULTI TRACKER 3 DVB-S/S2, DVB-T/T2, DVB-C/C2

MENU MIERNIKA w j. Polskim.

Amiko Multi Tracker 3 nowa wersja miernika pozwalająca na pomiar sygnałów DVB-T/T2, DVB-S/S2, DVB-C/C2. Urządzenie pozwala na precyzyjne ustawienie anteny naziemnej czy satelitarnej ale również pomiar mocy i jakości sygnału.

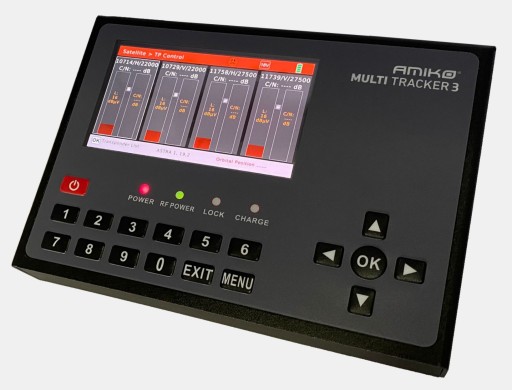

Miernik został wyposażony w kolorowy wyświetlacz AMOLED o przekątnej 5-cali.

Główne cechy:

• Pomiar Sygnału - DVB-S/S2, DVB-T/T2, DVB-C/C2
• 5-calowy kolorowy wyświetlacz AMOLED (12.7CM)
• Kodowanie wideo: MPEG4, MPEG4-AVC / H.264 i H.265 / HEVC
• Kodowanie audio: MPEG1, MPEG2 ISO/IEC
• Zabezpieczenie przeciwzwarciowe LNB
• Prosta edycja bazy danych
• USB - Funkcja umożliwiająca aktualizację oprogramowania.
• System - Ustawienie systemowe i podgląd wersji oprogramowania.
• Metalowa obudowa
• Mocny akumulator Li-ion o pojemności 5000mAh

Specyfikacja:

DVB-T

• Bit Error Rate: CBER (before Viterbi):1E-7–1E-3 VBER(before Reed Solomon):1E-7–1E-3
• Frequency range: 42-1005MHz
• Power level: 30-115 dBμV
• MER: 5 - 35dB
• Bandwidth: 6MHz, 7 MHz, 8 MHz
• FFT type: 2k, 8k
• Constellation: QPSK, 16QAM, 64QAM
• Viterbi rate: 1/2, 2/3, 3/4, 5/6, 7/8
• Guard interval: auto
• Spectrum inversion: auto

DVB-T2/ T2 Lite

• Bit Error Rate: CBER (before LDPC): 1E-7 – 1E-3 / LBER (before BCH): 1E-9 – 1E-5
• Frequency range: 42-1005MHz
• Power level: 30-115 dBμV
• Modulation Error Rate(MER): 5 - 35dB
• Bandwidth: 1.7MHz, 5MHz, 6MHz, 7 MHz, 8 MHz
• Mode: SISO, MISO, PLP single or multiple
• FFT type: 1k, 2k, 4k, 8k, 16k, 32k + extended bandwidth
• Constellation: QPSK, 16QAM, 64QAM, 256QAM
• Viterbi rate: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 1/3, 2/5
• Guard interval: auto
• Spectrum inversion: auto

DVB-C

• Bit Error Rate: CBER(before Reed Solomon): 1E-7–1E-3/PER(Packet Error Rate): 1E-6–1E-2
• Frequency range: 42-1005MHz
• Power level: 30-115 dBμV
• Modulation Error Rate(MER): 20 - 40dB
• Symbol rate: 1.7 to 7.2 Msym/s
• Constellation: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
• Spectrum inversion: auto

DVB-C2

• Bit Error Rate: CBER (before LDPC): 1E-7 – 1E-3 / LBER (before BCH): 1E-9 – 1E-5
• Frequency range: 42-1005MHz
• Power level: 30-115 dBμV
• Modulation Error Rate(MER): 5 - 35dB
• Bandwidth: 6MHz, 8 MHz
• FFT type: 4k
• Constellation: 16QAM, 64QAM, 256QAM, 1024QAM, 4096QAM
• Viterbi rate: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
• Guard interval: auto
• Spectrum inversion: auto

DVB-S

• Bit Error Rate: CBER (before Viterbi): 1E-7 – 1E-3 /VBER (before Reed Solomon): 1E-7– 1E-3
• Frequency range: 950-2150MHz
• Power level: 35-115 dBμV
• CNR: 0 - 20dB
• Symbole rate: 1 Msym/s to 45 Msym/s
• Constellation: QPSK
• Viterbi rate: 1/2, 2/3, 3/4, 5/6, 6/7, 7/8
• Spectrum inversion: auto

DVB-S2

• Bit Error Rate: CBER (before LDPC): 1E-7 – 1E-3 /LBER (before BCH): 1E-9 – 1E-5
• Frequency range: 950-2150MHz
• Power level: 35-115 dBμV
• CNR: 0 - 20dB
• Symbole rate: 1 Msym/s to 45 Msym/s
• Constellation: QPSK, 8PSK
• Viterbi rate: 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
• Spectrum inversion: auto

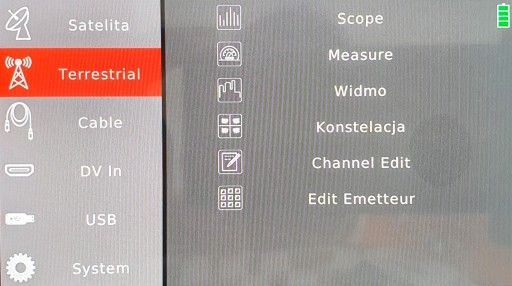

Główne menu przedstawione na zrobionym przez nas zdjęciu, przedstawia się następująco:

• Satelita - pomiar sygnału telewizji satelitarnej
• Terrestrial - pomiar sygnału telewizji naziemnej
• Cable - pomiar sygnału telewizji kablowej
• DV in - podgląd sygnału z wejścia HDMI miernika
• USB - aktualizacja oprogramowania
• System - informacje o systemie

Funkcje pomiaru sygnału satelitarnego:

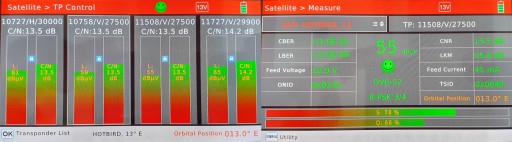

• Satellite TP Control - daje nam możliwość porównanie sygnałów z czterech różnych transporderów
• Satellite measure - pokazuję dokładniejszy pomiar z jednego transpordera

Funkcje pomiaru sygnału naziemnego:

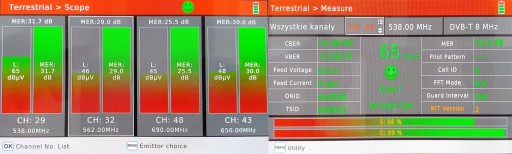

• Terrestrial Scope - podobnie jak w pomiarze DVB-S2 mamy możliwość pomiaru czterech wybranych częstotliwości i porównanie ich.
• Terrestrial Measure - daje nam możliwość pomiaru wybranej częstotliwości i dodatkowych parametrów sygnału - mocy i jakości
• (CBER, VBER, MER)

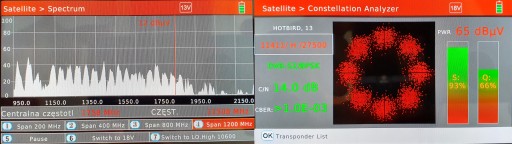

• Spectrum - wyświetla wykres widma sygnału wejściowego.
• Constellation Analyzer - analizuje i obrazuje sygnał wejściowy wybranej częstotliwości.

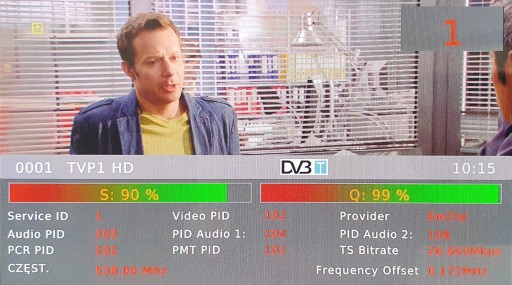

Podgląd kanału na żywo

Miernik daje możliwość podglądu kanałów na żywo, naziemnych  ,satelitarnych, kablowych w rozdzielczości HD.

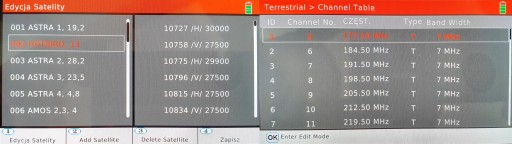

• Edycja Satelity - w tym miejscu możemy edytować częstotliwość satelitarne DVB-S/S2, dokładnie tak samo możemy edytować częstotliwości DVB_T/T2.

W Zestawie:

• Miernik Amiko Multi Tracker 3
• Futerał ochronny wraz z paskiem
• Ładowarka 230 V
• Ładowarka 12V do gniazda zapaliczki w samochodzie
• Kabel 3 x RCA na jack 4 pin
