Контроллер IE-24, регулятор топки котла РАБОТА - Вентилятор + Насос + Термостат

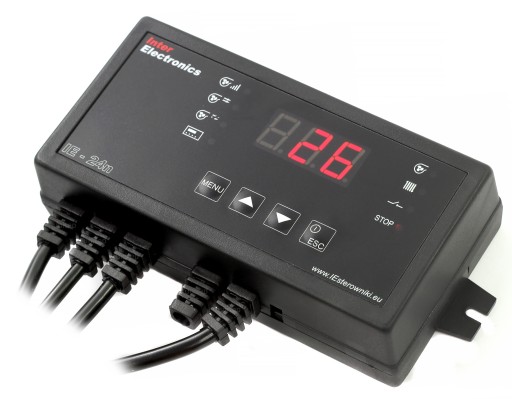

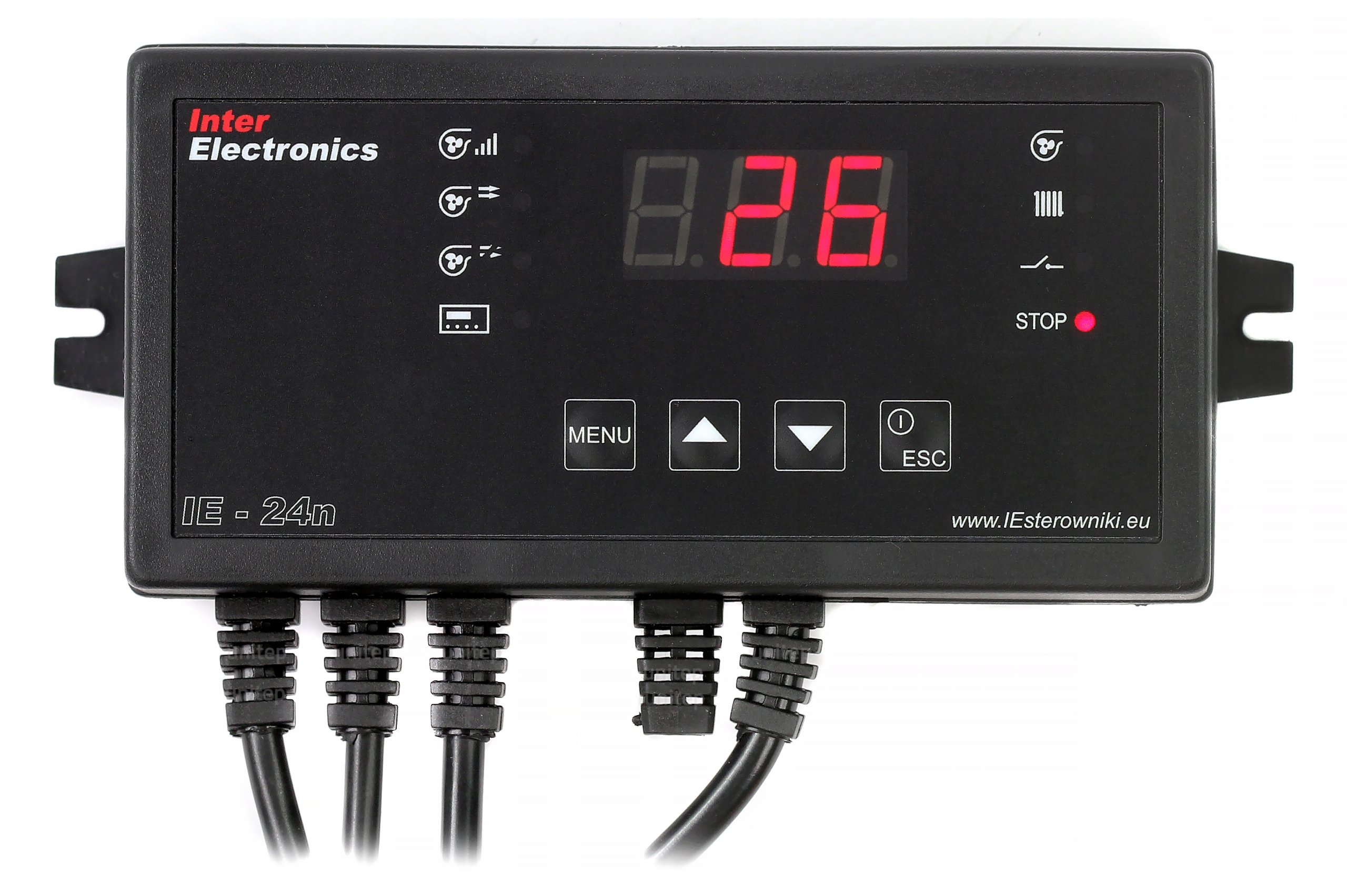

STEROWNIK IE-24n

Idealny do tradycyjnych kotłów c.o. bez podajnika.

Sterownik obsługuje:

• nadmuch,
• pompę c.o.,
• termostat.

Cechy:

• niezwykle prosta obsługa,
• bardzo dobra jakość wykonania,
• podłączone przewody: zasilający, dmuchawy, czujnika temp., zasilania pompy,
• wejście na regulator pokojowy,
• Anty stop i anty zamarazanie,
• dodatkowe zabezpieczenie termiczne,
• CE,

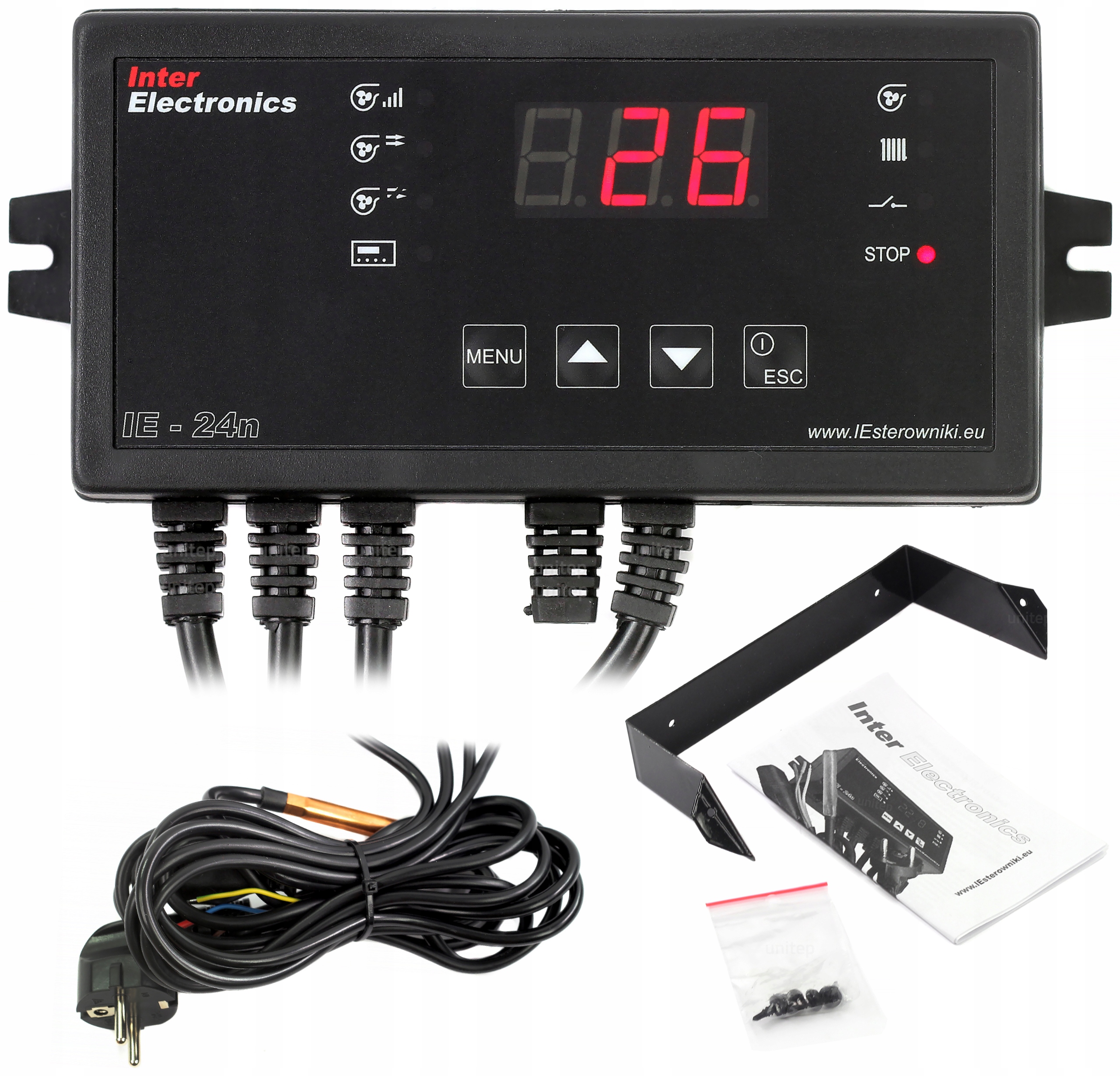

• wspornik oraz wkręty GRATIS!

_______________________________

Mikroprocesorowy regulator IE-24n przeznaczony jest do sterowania nadmuchem i pompą obiegu wody w kotłach na paliwa stałe. Jego zadanie polega na utrzymaniu na kotle temperatury zadanej za pomocą płynnej regulacji obrotów dmuchawy, wykonuje przedmuchy kotła w celu usunięcia nadmiaru gazów powstałych w procesie spalania i zabezpiecza instalację C.O. przed zagotowaniem wody. Regulator wyposażony jest w algorytmy regulacji pozwalające na oszczędności paliwa. Sterownik posiada możliwość programowania: przedmuchów, maksymalnych i minimalnych obrotów dmuchawy, temperaturę załączenia pompy obiegowej, temperaturę zadaną. Szereg tych funkcji pozwala dopasować sposób sterowania do konstrukcji kotła, rodzaju i jakości paliwa.

Regulator posiada niezależne dodatkowe zabezpieczenie termiczne, które bezwzględnie odcina obwód wentylatora gdy temp. kotła przekroczy 90°C. Zabezpieczenie termiczne umieszczone jest w rurce miedzianej razem z czujnikiem temperatury co gwarantuje że na termiku zawsze będzie taka temperatura jak na kotle.

Dodatkowo regulator wyposażony jest w funkcje:

• Pamięć funkcji podczas braku zasilania w przypadku braku zasilania wszystkie funkcje ustawione przez użytkownika zostają zapamiętane
• Anty stop funkcja ta zapobiega zatarciu pompy w sezonie letnim gdy jest ona nieużywana. Regulator co 10 dni załącza pompę na 10 sekund.
• Anty zamarzanie zapobiega zamarznięciu wody w instalacji C.O. załączając pompę poniżej 7°C.
• Kontrola błędnych ustawień przedmuchów funkcja ta zabezpiecza dodatkowo kocioł przed przegrzaniem, uaktywnia się wówczas gdy temp. na piecu wzrośnie o 5°C powyżej temp. zadanej. Przedmuchy są wykonywane według specjalnego algorytmu by nie dopuścić do dalszego wzrostu temperatury.
• Histereza kotła funkcja ta zapobiega ciągłemu załączaniu i wyłączaniu się dmuchawy np. w przypadku gdy temp. będzie się wahać pomiędzy 50°C, a 49°C. Histereza jest to różnica pomiędzy temperaturą zadaną, a temperaturą powrotu do trybu pracy np.: gdy temperatura zadana ma wartość 50°C, a histereza wynosi 2°C, przejście w cykl podtrzymania nastąpi po osiągnięciu temperatury 50°C, natomiast powrót do cyklu pracy nastąpi po obniżeniu się temperatury do 48°C. Histerezę można ustawiać od 1°C do 5°C.
• Wyłączenie przedmuchów wybierając w opcji czas przedmuchu wartość "0" wyłączamy całkowicie przedmuchy.

Temp. załączenia pompy c.o. - możliwość ustawienia temp. przy której nastąpi załączenie pompy. W przypadku gdy jedna pompa c.o. obsługuje zasobnik ciepłej wody użytkowej jak i instalację c.o. wskazane jest by temp. wyłączenia pompy wynosiła ok. 45*C zapobiega to wychładzaniu wody w bojlerze gdy piec wygasa.

Sterownik wyposażony jest w bogate MENU SERWISOWE posiada takie funkcje jak:

• CZAS ROZPALANIA
• HISTEREZA KOTŁA
• CZAS WYGASZANIA
• REGULACJA PIERWSZEGO BIEGU DMUCHAWY
• HISTEREZA POMPY C.O.
• USTAWIENIE TEMP. ALARMU

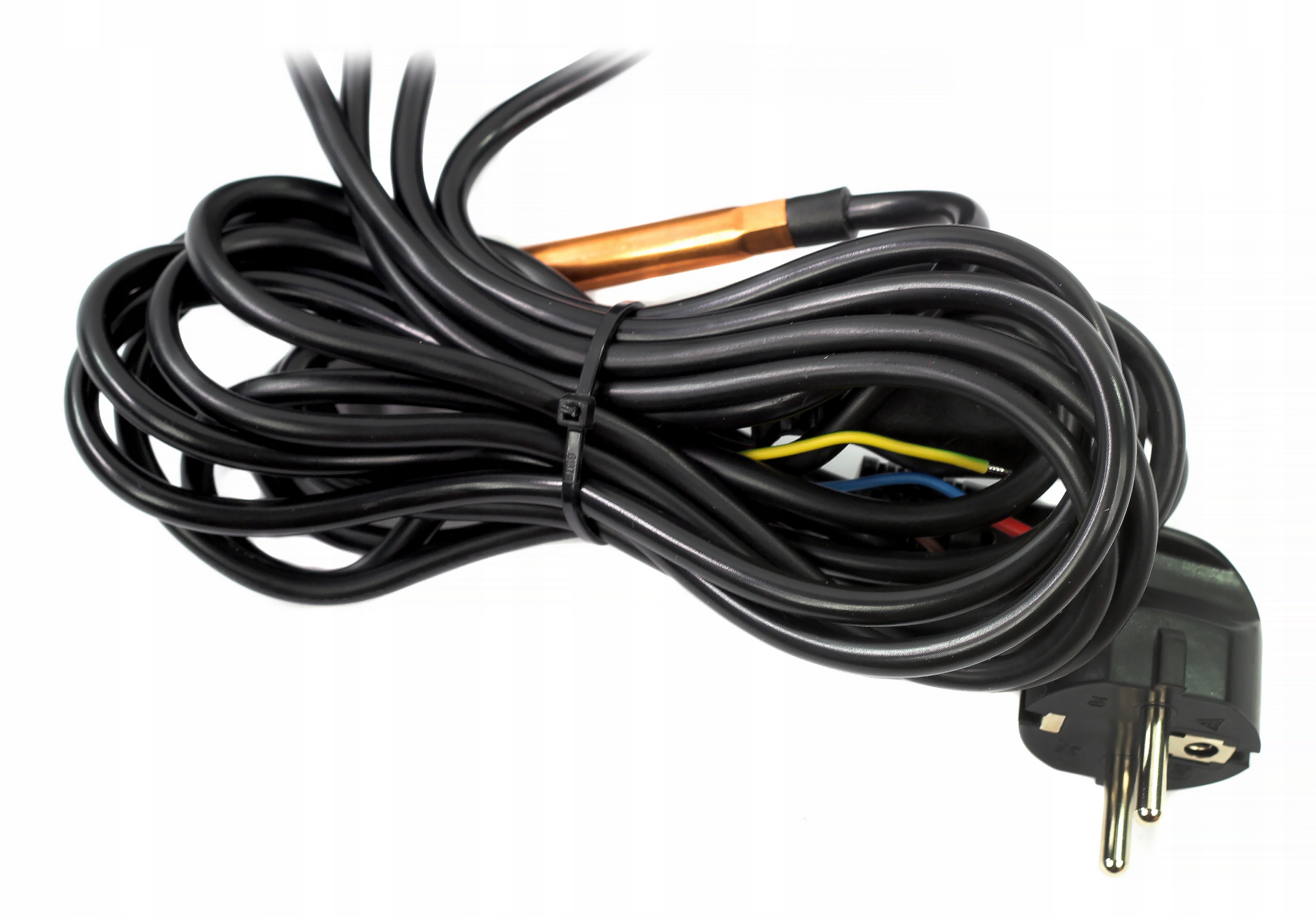

Odpowiednie okablowanie sterownika ułatwia jego montaż:

• Kabel zasilający - 1,5m
• Kabel dmuchawy- 0,6m
• Kabel czujnika temperatury - 0,6m
• Kabel zasilania pompy c.o. - 1,5m .
• Wejście regulatora pokojowego - złącze terminal block na płycie głównej

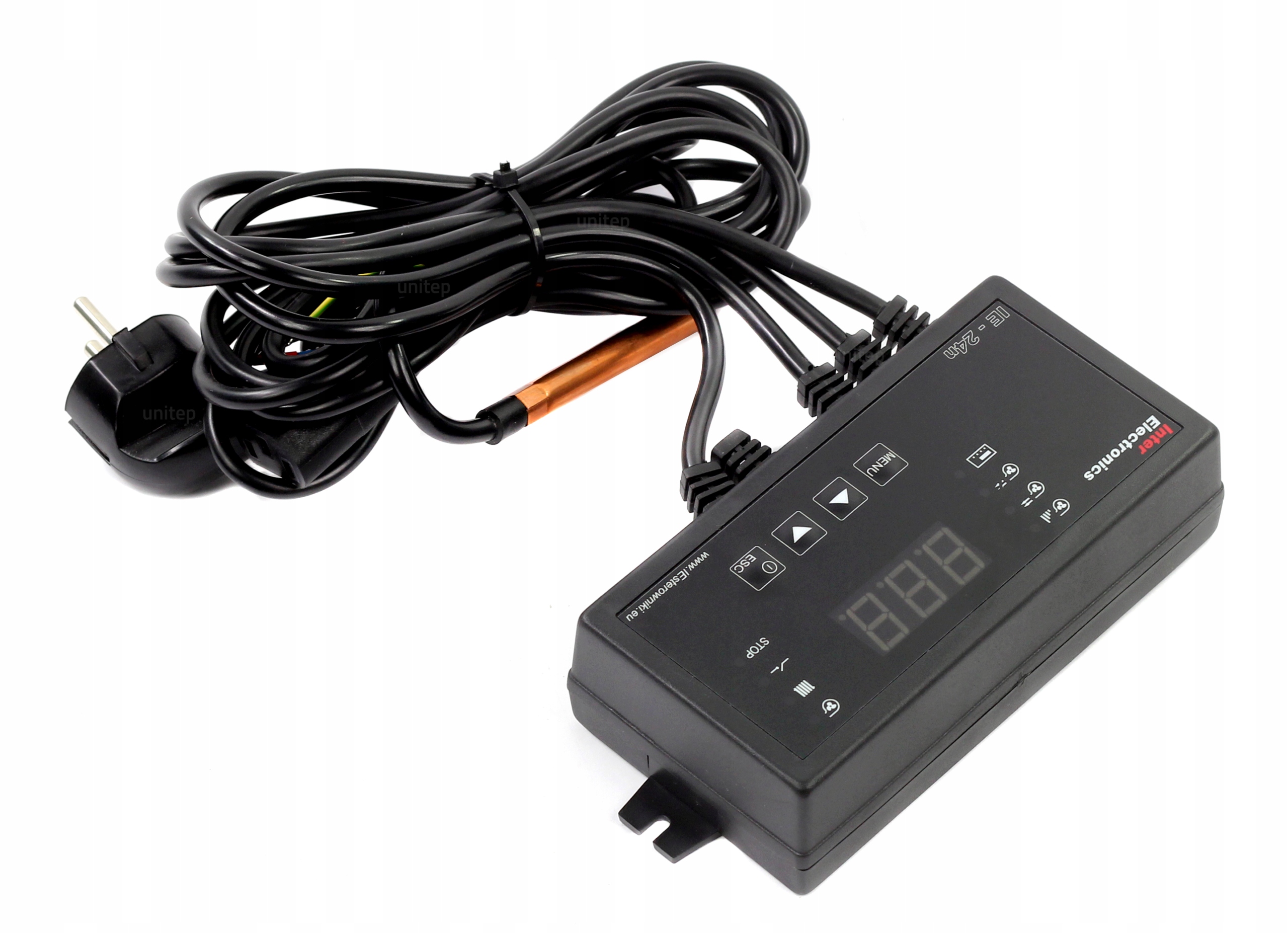

Podłączone przewody (od lewej):

• zasilanie dmuchawy,
• czujnik temperatury,
• zasilanie pompy (3-żyły),
• zasilanie sterownika.
