ЛАЗЕРНЫЙ ДАТЧИК ДИСТАНЦИИ FF ДРЛ-12

LASEROWY CZUJNIK ODLEGŁOŚCI DRL-12

KOLOR: ALUMINIUM

DANE TECHNICZNE

• Napięcie zasilania: 9÷27 V DC
• Maksymalny prąd obciążenia: 4 A
• Próg zadziałania - regulowany: 2÷500 lx
• Pole detekcji: 0,1÷2,0 m regulowane
• Czas załączenia odbiornika - regulowany: 0÷10 min.
• Rodzaj detekcji: czujnik laserowy ToF
• Długość fali: 940 nm
• Bezpieczeństwo: klasa 1
• Przyłącze: zaciski śrubowe 2,5 mm2
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,3 W
• Temperatura pracy: -10÷45°C
• Wymiary: zewnętrzne 45×45×1,5 mm; wewnętrzne (puszka) o35 mm, głębokość 45 mm
• Montaż: podtynkowy
• Stopień ochrony: IP40

PRZEZNACZENIE

DRL-12 jest laserowym czujnikiem przeznaczonym do sterowania oświetleniem, szczególnie na korytarzach i klatkach schodowych. Zasada działania polega na emisji wiązki światła i pomiaru opóźnienia światła powracającego na skutek odbicia się od przeszkody. Na tej podstawie możliwe jest precyzyjne określenie odległości przeszkody, które następnie porównywane jest z nastawionym zakresem detekcji. Jeżeli coś pojawi się w odległości mniejszej od nastawionej wartości, to nastąpi załączenie światła. Rozwiązanie takie doskonale nadaje się do załączania obwodów oświetleniowych np. na otwartych schodach, gdzie istotne jest, aby czujnik wykrywał obecność tylko na schodach i ignorował wszystko, co dzieje się poza nimi.

CECHY

» laserowy czujnik odległości typu ToF (Time of Flight);

» zakres detekcji ustawiany płynnie w przedziale od 0,1 do 2 m;

» czujnik jasności zapobiegający załączeniu światła przy wysokim

poziomie jasności;

» regulowany czas podtrzymania załączenia światła;

» możliwość bezpośredniego sterowania obwodów oświetleniowych 12/24 V (obciążalność do 4 A, którą można zwiększyć

przez dołączenie wzmacniaczy LED-AMP);

» funkcja miękkiego załączania i wyłączania sterowanych obwodów oświetleniowych*;

» możliwość wyzwalania sterowników kaskadowych AS-225;

» niewielkie rozmiary, montaż w puszce o35 mm dostarczanej

wraz z czujnikiem;

» dioda LED sygnalizująca stan pracy czujnika;

» zabezpieczenie termiczne przed przekroczeniem dopuszczalnej temperatury wewnątrz obudowy.

SCHEMAT PODŁĄCZENIA

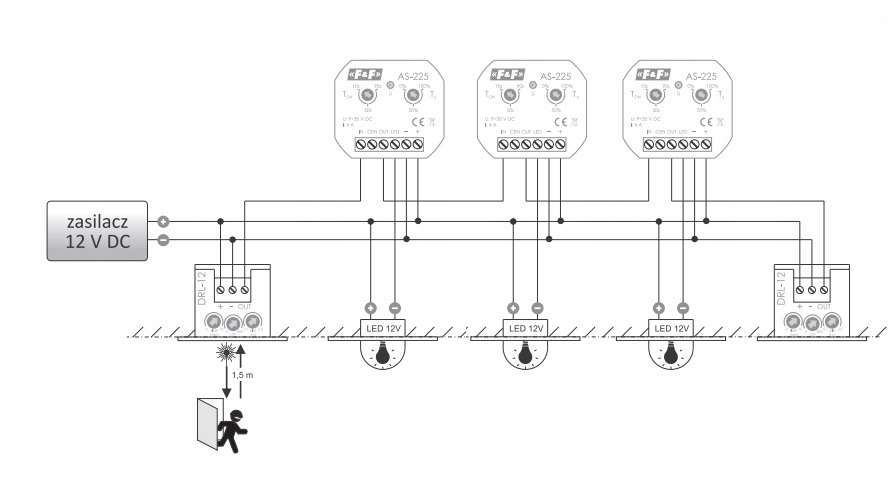

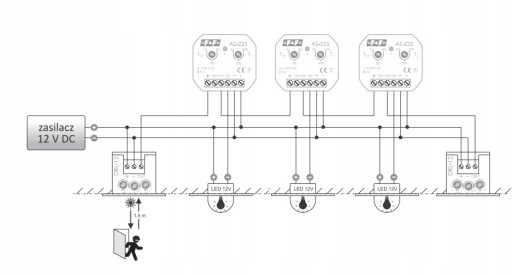

PODŁĄCZENIE STEROWNIKÓW KASKADOWYCH AS-225

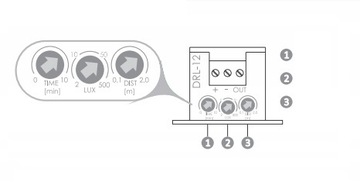

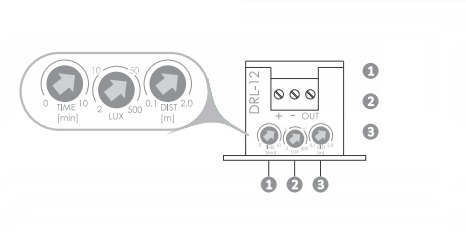

USTAWIENIE OPIS POKRĘTEŁ

1 - TIME 0÷10 min.

Czas podtrzymania załączenia światła.

Światło włączy się w momencie wykrycia

obecności w strefie detekcji, odliczanie czasu

rozpocznie się w momencie, gdy w strefie

detekcji nie będzie już żadnej przeszkody.

2 - LUX 2÷500 lx

Nastawa poziomu jasności. Jeżeli natężenie

światła będzie niższe niż wartość ustawiona

pokrętłem, to w przypadku wykrycia obecności w strefie detekcji, nastąpi załączenie

światła.

3- DIST 0,1÷2,0 m

Ustawienie zakresu detekcji czujnika.

Pojawienie się przeszkody w odległości

mniejszej niż ustawiona pokrętłem spowoduje załączenie oświetlenia (jeżeli spełniony

jest jednocześnie warunek natężenia

oświetlenia)
