381 ZB2L3 Тестер емкости аккумулятора

⬇️Opis produktu⬇️ ⭐Polski sprzedawca!⭐

⚡ ZB2L3 Tester pojemności baterii akumulatora ⚡

☑️ Zastosowanie:

✔️ Niedrogi tester pojemności akumulatorów. Pozwala zmierzyć pojemność akumulatorów o napięciu od 1,2V do 12V z wysoką dokładnością - błąd pomiaru napięcia to tylko 1%!

✔️ Maksymalny prąd rozładowania może wynosić aż 3A.

✔️ Służy do badania baterii typu: Li-Ion, Ni-Mh, Ni-Cd, Li-Pol, Li-Fe, Pb

☑️ Instrukcja:

✔️ 1. Aby przetestować pojemność akumulatora należy go podłączyć do modułu plus do plusa minus do minusa (odwrotne podłączenie może spowodować uszkodzenie modułu), a następnie podłączyć obciążenie którym jest zwykły rezystor. Po podłączeniu test rozpoczynamy naciskając przycisk OK.

✔️ 2. Tester na podstawie zmierzonego napięcia automatycznie ustali końcowe napięcie rozładowania akumulatora. Końcowe napięcie rozładowania akumulatora można również ustalić ręcznie. Tester na bieżąco podaje napięcie akumulatora, prąd rozładowania oraz zmierzoną pojemność.

✔️ 3. Po zakończeniu procesu rozładowania dioda LED sygnalizująca ten proces zostaje wyłączona, a urządzenie pozostaje w trybie wyświetlania pojemności.

✔️ Oczywiście dla każdego typu akumulatora należy dobrać odpowiedni rezystor który będzie stanowił odpowiednie obciążenie akumulatora. W zestawie znajdują się dwa rezystory 7,5Ohm, które są odpowiednie dla akumulatorów Li-ion oraz NiMH

☑️ Sygnalizacja:

✔️ Urządzenie sygnalizuje takie błędy jak:

• Err1 - przekroczenie napięcia (15V)
• Err2 - napięcie baterii jest poniżej napięcia odcięcia
• Err3 - prąd rozładowania przekracza możliwości akumulatora
• Err4 - przekroczony prąd maksymalny rozładowania (3,1A)

☆ Model: ZB2L3 / HW-586

☆ Napięcie zasilania: 4,5 - 6V (micro USB)

☆ Prąd zasilania: 70mA

☆ Napięcie akumulatora: 1,2 - 15V

☆ Końcowe napięcie rozładowania: 0,5 - 11V Regulowane)

☆ Maksymalny prąd rozładowania: 3A

☆ Maksymalny błąd pomiaru napięcia: 1% + 0.02V

☆ Maksymalny błąd pomiaru prądu: 1.5% ( 0.008A )

☆ Maksymalna mierzona pojemność akumulatora: 9999Ah

☆ Wymiary modułu: 50 x 37 mm

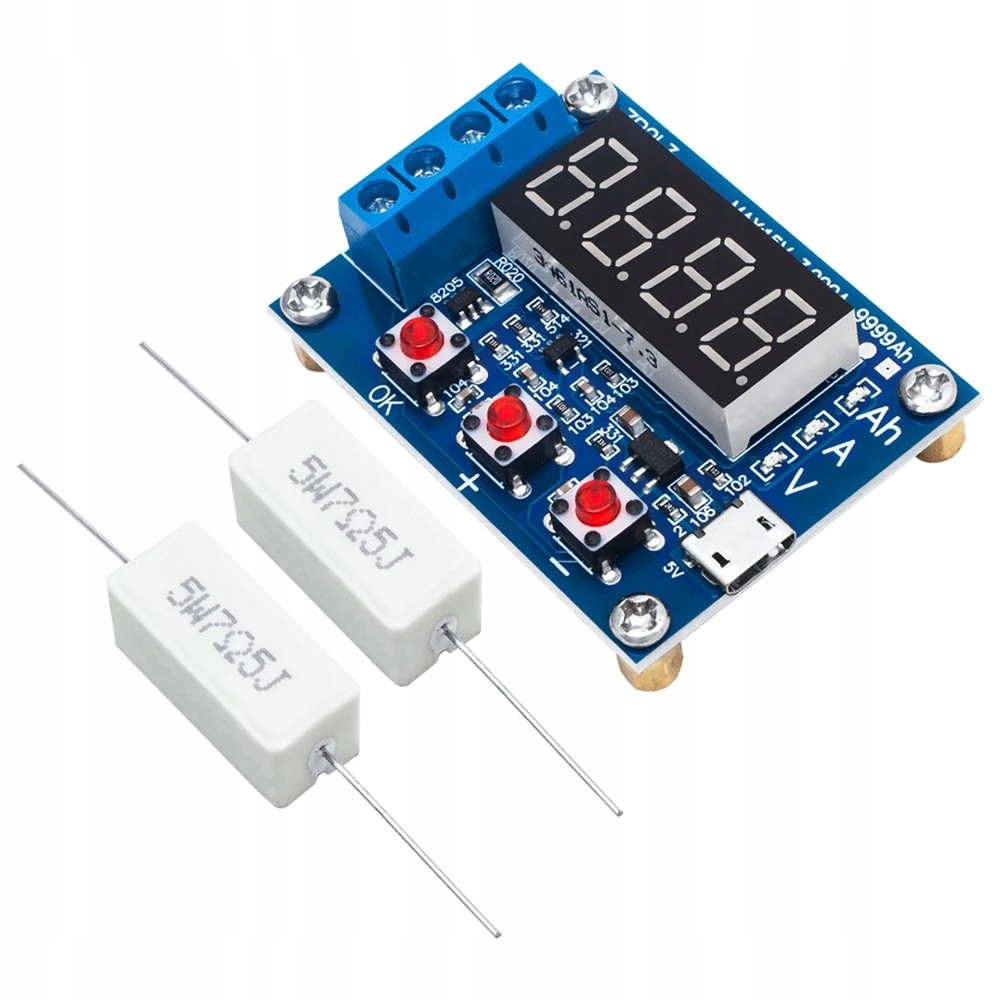

☆ Rezystory w zestawie: 2 szt 5W 7,5Ohma
