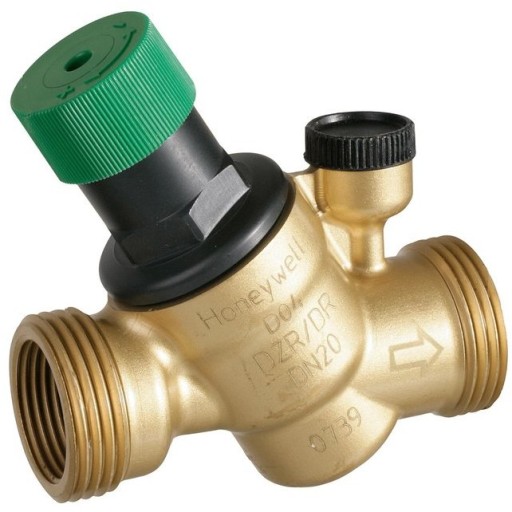

Редуктор давления 3/4х1" Honeywell D04FM-3/4A

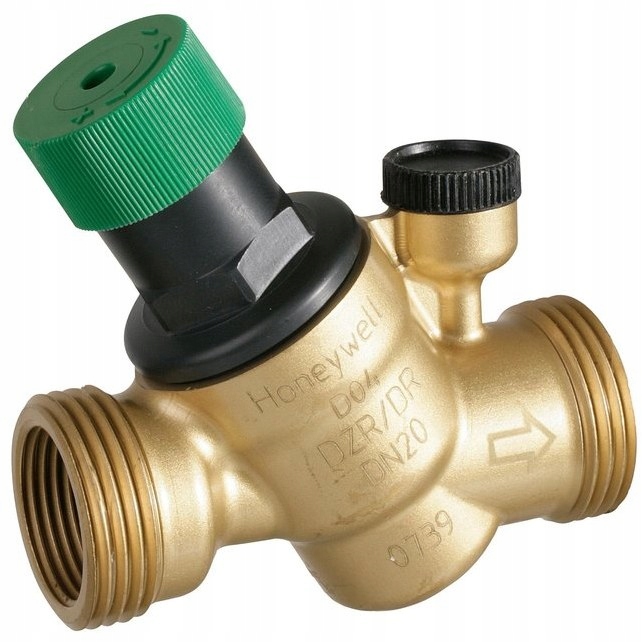

Reduktor ciśnienia wody 3/4x1" Honeywell D04FM-3/4A

Honeywell > Resideo Braukmann

Kod produktu: D04FM-3/4A

Parametry techniczne:

• Max. ciśnienie wejściowe: 16 bar
• Zakres ciśnienia wyjściowego: 1-6 bara
• Max. temperatura pracy: maks. 40 C zgodnie z DIN EN 1567 maks. 70 C (przy maks, ciśnieniu pracy 10 bar)
• Min. spadek ciśnienia: 1 bar
• Średnice przyłączy: 3/4", 1"

Reduktory ciśnienia Honeywell D04FM chronią instalacje wodne przed zbyt wysokim ciśnieniem wejściowym. Regulatory stosowane są w instalacjach domowych i przemysłowych zabezpieczając je przed uszkodzeniami wynikającymi ze zmian ciśnienia oraz pozwalają na zmniejszenie zużycia wody. Nawet przy silnych wahaniach ciśnienia wejściowego ciśnienie po stronie wyjściowej utrzymywane jest na stałym poziomie. Poprzez obniżenie i stabilizację ciśnienia zostają zminimalizowane szumy przepływu w całej instalacji.

• Certyfikat DVGW zgodny z DIN EN1567

• Certyfikat WRAS zgodny z BS EN1567

• Zwarta konstrukcja

• Nastawianie ciśnienia za pomocą pokrętła

• Kompensacja ciśnienia wejściowego - zmiany ciśnienia na wejściu nie mają wpływu na ciśnienie wyjściowe

• Sprężyna nastawcza znajduje się poza obszarem przepływu wody

• Spełnia wymagania KTW/W270, WRAS i ACS dla wody pitnej

Zasada działania

Regulator ciśnienia działa na zasadzie równowagi sił działających na membranę: z jednej strony wynikającej z napięcia sprężyny, a z drugiej strony sił parcia od ciśnienia po redukcji. W przypadku występowania zmiennego ciśnienia wejściowego ruchomy wkład zaworu ustawia się w nowe położenie równowagi dla danej nastawy ciśnienia i ilości odbieranej wody (kompensacja ciśnienia wejściowego). W przypadku ustania poboru wody - zawór całkowicie się domyka.

Konstrukcja

Regulator ciśnienia D04FM składa się z:

• Korpusu z gniazdem G 1/4” na manometr
• Osłony sprężyny z pokrętłem
• Zielonego pokrętła regulacyjnego
• Sprężyny nastawczej
• Nie zawiera manometru

Materiały

• Korpus mosiężny odpornego na odcynkowanie
• Wkład zaworu z tworzywa
• Osłona sprężyny z tworzywa
• Sprężyna nastawcza ze stali sprężynowej
• Membrana z EPDM wzmacniona
• Uszczelnienie z EPDM
